Grondstof: | Tlf-35 | Laagtelling: | 2 lagen |
---|---|---|---|
PCB-dikte: | 0.9mm | PCB-grootte: | 90 x 79mm=1PCS |
Kopergewicht: | 1oZ | De oppervlakte eindigt: | OSP |
Hoog licht: | OSP-Raad van PCB van de Oppervlakte de Dubbele Laag,0.9mm de Dubbele Raad van Laagpcb,0.9mm de Raad van de Microgolfkring |

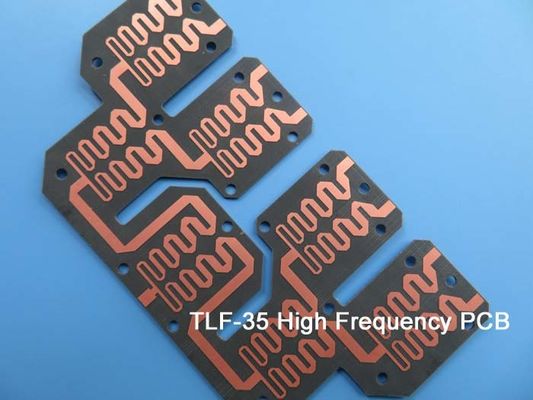

TaconischMagnetron PCB Gemaakt opTLF-35 30 mil 0,762 mmmet OSPvoor Grootte Effectieve Antenne
(Printplaten zijn op maat gemaakte producten, de getoonde afbeelding en parameters zijn alleen ter referentie)
TLF-35A is een ander type goedkoop RF-materiaal.Het is de beste keuze voor goedkope commerciële microgolf- en radiofrequentietoepassingen met een hoog volume.TLF-35A heeft een uitstekende afpelsterkte voor 1/2 ounce en 1 ounce koper (zelfs in vergelijking met standaard epoxymaterialen), een cruciaal aspect wanneer nabewerking vereist is.
De ultra lage vochtabsorptiesnelheid en lage dissipatiefactor van TLF-35A minimaliseert faseverschuiving met frequentie.TLF-35A is maatvast door het gebruik van geweven stoffen in het ontwerp.TLF-35A-basismaterialen vertonen een ontvlambaarheid van V-0 en zijn getest in overeenstemming met IPC-TM-650.
Gegevensblad van Taconic TLF-35
TLF-35-xxxx-A TYPISCHE WAARDEN | |||||
Eigendom | Test methode | Eenheden | Waarde | Eenheden | Waarde |
Diëlektrische constante op 1,9 GHz | IPC-TM 650 2.5.5.5.1 Mod | 3,50 ± 0,05 | 3,50 ± 0,05 | ||
Dissipatiefactor bij 1,9 GHz | IPC-TM 650 2.5.5.5.1 Mod | 0,0016 | 0,0016 | ||
Dissipatiefactor bij 10 GHz | IPC-TM 650 2.5.5.5.1 Mod | 0,0022 | 0,0022 | ||
Waterabsorptie | IPC-TM 650 2.6.2.1 | % | 0.03 | % | 0.03 |
Schilsterkte (1oz koper) | IPC-TM 650 2.4.8 | Lbs./lineaire inch | 10 | M/mm | 1.8 |
Volumeweerstand | IPC-TM 650 2.5.17.1 | Mohm.cm | 2,0 x 109 | Mohm.cm | 2,0 x 109 |
Oppervlakte weerstand | IPC-TM 650 2.5.17.1 | Mohm | 3,0 x 108 | Mohm | 3,0 x 108 |
Buigsterkte in de lengterichting | IPC-TM 650 2.4.4 | psi | 13.000 | M/mm2 | 90 |
Buigsterkte dwars | IPC-TM 650 2.4.4 | psi | 13.000 | M/mm2 | 90 |
Warmtegeleiding | IPC-TM 650 2.4.50 | W/m/K | 0,37 | W/m/K | 0,37 |
xyCTE(50-150℃) | IPC-TM 650 2.4.41 | ppm/℃ | 9-12 | ppm/℃ | 9-12 |
z CTE(50-150℃) | IPC-TM 650 2.4.41 | ppm/℃ | 80 | ppm/℃ | 80 |
Ontvlambaarheid | UL-94 | V-0 | V-0 |
TFL-35A heeft een lage diëlektrische constante van 3,5 +/-0,05, een lage dissipatiefactor van 0,002.
Voordelen van TLF-35 PCB:
Toepassingen van TLF-35 printplaten:
PCB-specificaties
PCB-GROOTTE | 90x79mm = 1 STUKS |
BOARD TYPE | Dubbelzijdige printplaat |
Aantal lagen | 2 lagen |
Componenten voor opbouwmontage | JA |
Doorlopende componenten | NEE |
LAAG OPSTAPELEN | koper ------- 35um(1 oz)+plaat TOP laag |
TLF-35 0,762 mm | |
koper ------- 35um(1oz) + plaat BOT Laag | |
TECHNOLOGIE | |
Minimale tracering en ruimte: | 6 mil / 6 mil |
Minimale / maximale gaten: | 0,4 mm/2,2 mm |
Aantal verschillende gaten: | 0 |
Aantal boorgaten: | 0 |
Aantal gefreesde sleuven: | 0 |
Aantal interne uitsparingen: | 0 |
Impedantiecontrole: | Nee |
Aantal Gouden vinger: | 0 |
BOARD MATERIAAL | |
Glas Epoxy: | TLF-35 0,762 mm |
Eindfolie extern: | 1,5 ons |
Eindfolie intern: | NVT |
Definitieve hoogte van PCB: | 0,9 mm |
PLATEN EN COATEN | |
Oppervlakteafwerking | OSP |
Soldeermasker van toepassing op: | NEE |
Kleur soldeermasker: | NVT |
Type soldeermasker: | NVT |
CONTOUR/SNIJDEN | Routing |
MARKERING | |
Kant van componentlegenda | NVT |
Kleur van componentlegenda | NVT |
Fabrikantnaam of logo: | Gemarkeerd op het bord in een conducteur en leged FREE AREA |
VIA | NVT |
BRANDBAARHEIDSBEOORDELING | UL 94-V0 Goedkeuring MIN. |
AFMETING TOLERANTIE | |
Overzicht Dimensie: | 0.0059" |
Bordbeplating: | 0,0029" |
boor tolerantie: | 0,002" |
TEST | 100% elektrische test vóór verzending |
TYPE KUNSTWERK TE GELEVEREN | e-mailbestand, Gerber RS-274-X, PCBDOC enz |
SERVICEGEBIED | Wereldwijd, wereldwijd. |
