20mil de tweezijdige Raad van PCB van 1oz rf met de Grondstof van RT/Duroid 5870

large.img.alt
small.img.alt small.img.alt

Grote Afbeelding :  20mil de tweezijdige Raad van PCB van 1oz rf met de Grondstof van RT/Duroid 5870

Productdetails:
Plaats van herkomst: China
Merknaam: Bicheng
Certificering: UL, ISO9001, IATF16949
Modelnummer: OIC-016.V1.0
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1pcs
Prijs: USD9.99-99.99
Verpakking Details: Vacuümbags+cartons
Levertijd: 8-9 werkdagen
Betalingscondities: T/T
Levering vermogen: 5000pcs per maand
Gedetailleerde productomschrijving
Grondstof: RT/Duroid 5870 PCB-grootte: 99 x 65mm=1PCS
PCB-dikte: 0.6mm Laagtelling: 2 lagen
Kopergewicht: 1oz De oppervlakte eindigt: onderdompelingsgoud
Hoog licht:

Duroid 5870 rf-de Raad van PCB

,

1oz rf-de Raad van PCB

,

1oz tweezijdige Kringsraad



Rogers RT/Duroid 5870 20mil 0.508mm Dubbele Sied rf PCB van Hoge Frequentiepcb voor de Toepassingen van de Millimetergolf

(De Gedrukte Kringsraad is naar maat gemaakte producten, het getoonde beeld en de parameters zijn enkel voor verwijzing)



Rogers RT/duroid 5870 hoge frequentiemateriaal is glas microfiber versterkte PTFE samenstellingen wat voor veeleisende stripline en microfilmkringstoepassingen wordt ontworpen. De uitzonderlijke diëlektrische constanteuniformiteit vloeit uit zijn willekeurig georiënteerde microfibers voort. De diëlektrische constante van RT/duroid 5870 is eenvormig van paneel aan paneel en is constant over een breed frequentiegebied. Zijn lage dissipatiefactor breidt het nut van RT/duroid 5870 tot ku-Band uit en hierboven. RT/duroid worden 5870 materialen gesneden, gemakkelijk geschoren en aan vorm machinaal bewerkt. Zij zijn bestand en, heet of koud tegen alle die oplosmiddelen reagentia, normaal in ets gedrukte kringen of in platerenranden en gaten worden gebruikt.



De typische toepassingen zijn commerciële luchtvaartlijn breedbandantennes, microfilmkringen, striplinekringen, de toepassingen van de millimetergolf, militaire radarsystemen, de systemen van de raketbegeleiding en punt om digitale radioantennes enz. te richten.



PCB-Specificaties

PCB-GROOTTE 99 x 65mm=1PCS
RAADStype Tweezijdige PCB
Aantal Lagen 2 lagen
De oppervlakte zet Componenten op JA
Door Gatencomponenten JA
LAAGopeenstapeling koper - 35um (1 oz) de HOOGSTE laag van +plate
RT/duroid 5870 0.508mm
koper - 35um (1oz) + plaatbot Laag
TECHNOLOGIE
Minimumspoor en Ruimte: 5 mil/4,5 mil
Minimum/Maximumgaten: 0,3 mm/4,6 mm
Aantal Verschillende Gaten: 7
Aantal Boorgaten: 105
Aantal Gemalen Groeven: 0
Aantal Interne Knipsels: 0
Impedantiecontrole: nr
Aantal van Gouden vinger: 0
RAADSmateriaal
Glas Epoxy: RT/duroid 5870 0.508mm
Definitieve externe folie: 1,0 oz
Definitieve interne folie: N/A
Definitieve hoogte van PCB: 0,6 mm ±0.1
PLATEREN EN DEKLAAG
De oppervlakte eindigt Onderdompelingsgoud
Het soldeerselmasker is van toepassing: N/A
De Kleur van het soldeerselmasker: N/A
Het Type van soldeerselmasker: N/A
CONTOUR/CUTTING Het verpletteren
Het MERKEN
Kant van Componentenlegende n/a
Kleur van Componentenlegende N/A
Fabrikant Name of Embleem: N/A
VIA Geplateerd door gat (PTH), minimumgrootte 0.3mm. Aan het licht gebracht soldeerselmasker
FLAMIBILITY CLASSIFICATIE De Goedkeuring min. van UL 94-V0.
AFMETINGStolerantie
Overzichtsdimensie: 0,0059“
Raadsplateren: 0,0029“
Boortolerantie: 0,002“
TEST 100% elektrotest vroegere verzending
TYPE VAN TE LEVEREN KUNSTWERK e-maildossier, Gerber rs-274-X, PCBDOC enz.
DE DIENSTgebied Wereldwijd, globaal.

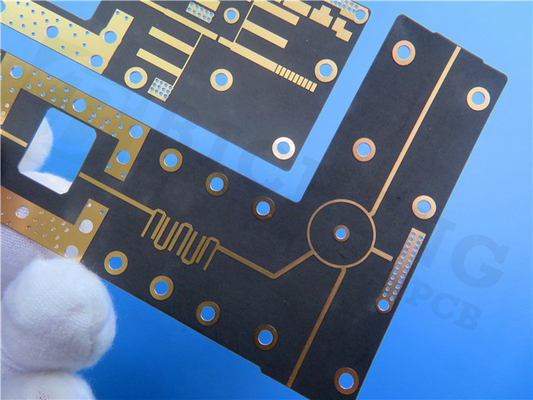

20mil de tweezijdige Raad van PCB van 1oz rf met de Grondstof van RT/Duroid 5870 0



Gegevensblad van Rogers RT/duroid 5870

RT/duroid 5870 Typische Waarde
Bezit RT/duroid 5870 Richting Eenheden Voorwaarde Testmethode
Diëlektrische Constante, εProcess 2.33
2.33±0.02 Spec.
Z N/A C24/23/50
C24/23/50
1 Mhz ipc-tm-650 2.5.5.3
10 GHz ipc-TM 2.5.5.5
Diëlektrische Constante, εDesign 2.33 Z N/A 8GHz aan 40 GHz De differentiële Methode van de Faselengte
Dissipatiefactor, tanδ 0,0005
0,0012
Z N/A C24/23/50
C24/23/50
1 Mhz ipc-tm-650 2.5.5.3
10 GHz ipc-TM 2.5.5.5
Thermische Coëfficiënt van ε -115 Z ppm/℃ -50℃to 150 Ipc-tm-650 2.5.5.5
Volumeweerstandsvermogen 2 x 107 Z Mohm cm C/96/35/90 ASTM D 257
Oppervlakteweerstandsvermogen 3 x 107 Z Mohm C/96/35/90 ASTM D 257
Specifieke Hitte 0,96 (0,23) N/A j/g/k
(cal/g/c)
N/A Berekend
Trekmodulus Test bij 23 Test bij 100 N/A MPa (kpsi) A ASTM D 638
1300(189) 490(71) X
1280(185) 430(63) Y
Uiteindelijke Spanning 50 (7,3) 34 (4,8) X
42 (6,1) 34 (4,8) Y
Uiteindelijke Spanning 9.8 8.7 X %
9.8 8.6 Y
Samenpersende Modulus 1210(176) 680(99) X MPa (kpsi) A ASTM D 695
1360(198) 860(125) Y
803(120) 520(76) Z
Uiteindelijke Spanning 30 (4,4) 23 (3,4) X
37 (5,3) 25 (3,7) Y
54 (7,8) 37 (5,3) Z
Uiteindelijke Spanning 4 4.3 X %
3.3 3.3 Y
8.7 8.5 Z
Vochtigheidsabsorptie 0,02 N/A % 0,62“ (1.6mm) D48/50 ASTM D 570
Warmtegeleidingsvermogen 0,22 Z W/m/k 80 ASTM C 518
Coëfficiënt van Thermische Uitbreiding 22
28
173
X
Y
Z
ppm/℃ 0-100℃ Ipc-tm-650 2.4.41
Td 500 N/A TGA N/A ASTM D 3850
Dichtheid 2.2 N/A gm/cm3 N/A ASTM D 792
Koperschil 27.2 (4,8) N/A Pli (N/mm) 1oz (35mm) EDC folie
na soldeerselvlotter
Ipc-tm-650 2.4.8
Brandbaarheid V-0 N/A N/A N/A UL 94
Loodvrij Procescompatibel systeem Ja N/A N/A N/A N/A
