| Grondstof:: | RO4350B | Dikte: | 0.8mm |
|---|---|---|---|
| Kopergewicht:: | 1oz | De oppervlakte eindigt:: | Onderdompelingsgoud |
| Laagtelling:: | 2 lagen | PCB-grootte:: | 93 x 92 mm |
| Hoog licht: | RO4350B rf-de Raad van PCB,0.762mm rf de Raad van PCB,0.762mm Tweezijdige Koperpcb |
||

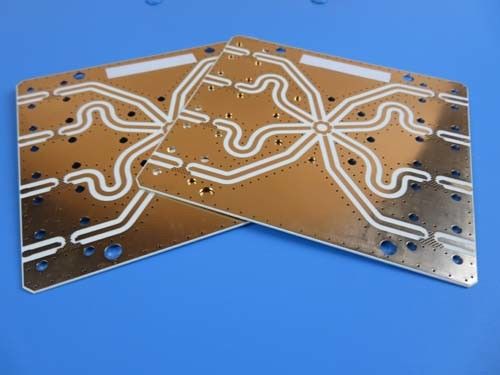

Hoge Frequentiepcb 30mil Rogers 4350 PCB
(De Gedrukte Kringsraad is naar maat gemaakte producten, het getoonde beeld en de parameters zijn enkel voor verwijzing)
Zijn de koolwaterstof ceramische laminaten met het artikelnummer RO4350B bedoeld om betere hoge frequentieprestaties en goedkope kring productie te verstrekken. Zodra het werk de frequenties 500 Mhz en verder bereiken, hebben de ontwerpers een veel kleiner aantal laminaten om te kiezen van. De kwaliteiten door ontwerpers van rf-microgolfkringen, passende netwerken, en de gecontroleerde lijnen van de impedantietransmissie zijn worden vereist aanwezig in materiële RO4350B die. Aangezien de standaardmaterialen van de kringsraad niet in vele toepassingen kunnen worden gebruikt toe te schrijven aan hogere werkende frequenties, het lage diëlektrische verlies het mogelijk maakt om RO4350B-materiaal in deze toepassingen aan te wenden.
De temperatuurcoëfficiënt van diëlektrische constante is onder laagst van om het even welk materiaal van de kringsraad, en de diëlektrische constante is stabiel over een breed frequentiegebied. RO4350B levert de thermische coëfficiënt van het materiaal van uitbreiding (CTE) verscheidene zeer belangrijke voordelen aan de PCB-ontwerpers op. De uitbreidingscoëfficiënt van RO4350B is gelijkaardig aan dat van koper dat het materiaal toestaat om uitstekende dimensionale stabiliteit, een bezit tentoon te stellen nodig voor gemengde diëlektrische multi-layer raadsbouw. De lage z-As CTE van RO4350B verstrekt betrouwbare geplateerde door-gatenkwaliteit, zelfs in strenge thermische schoktoepassingen. RO4350B het materiaal heeft een Tg van >280C zodat blijven zijn uitbreidingskenmerken stabiel over de volledige waaier van PCB-verwerkingstemperaturen.
PCB-Specificaties
| PCB-GROOTTE | 93 x 92mm=1PCS |
| RAADStype | |
| Aantal Lagen | Tweezijdige PCB, 2 Lagenpcb |
| De oppervlakte zet Componenten op | JA |
| Door Gatencomponenten | JA |
| LAAGopeenstapeling | koper - 17.8um laag van +plate (van 0.5oz) de HOOGSTE |
| RO4350B 30mil (0.762mm) | |
| koper - 17.8um (1oz) de Laag van +plate BOT | |
| TECHNOLOGIE | |
| Minimumspoor en Ruimte: | 11.97mil |
| Minimum/Maximumgaten: | 0.3/2.8mm |
| Aantal Verschillende Gaten: | 2 |
| Aantal Boorgaten: | 195 |
| Aantal Gemalen Groeven: | 5 |
| Aantal Interne Knipsels: | 0 |
| Impedantiecontrole | Nr |
| RAADSmateriaal | |
| Glas Epoxy: | RO4350B 30mil (0.762mm), Tg 288℃ |
| Definitieve externe folie: | 1oz |
| Definitieve interne folie: | 0oz |
| Definitieve hoogte van PCB: | 0.8mm ±0.1 |
| PLATEREN EN DEKLAAG | |
| De oppervlakte eindigt | Onderdompelings Gouden (micoinch 16,2%) 2 meer dan 100 micro-inchsnikkel |
| Het soldeerselmasker is van toepassing: | Nr |
| De Kleur van het soldeerselmasker: | Nr |
| Het Type van soldeerselmasker: | N/A |
| CONTOUR/CUTTING | Verpletterend, Fiduciaire Tekens |
| Het MERKEN | |
| Kant van Componentenlegende | Nr |
| Kleur van Componentenlegende | Nr |
| Fabrikant Name of Embleem: | N/A |
| VIA | Geplateerd door Gat (PTH) |
| FLAMIBILITY CLASSIFICATIE | De Goedkeuring min. van UL 94-V0. |
| AFMETINGStolerantie | |
| Overzichtsdimensie: | 0,0059“ (0.15mm) |
| Raadsplateren: | 0,0030“ (0.076mm) |
| Boortolerantie: | 0,002“ (0.05mm) |
| TEST | 100% elektrotest vroegere verzending |
| TYPE VAN TE LEVEREN KUNSTWERK | e-maildossier, Gerber rs-274-X, PCBDOC enz. |
| DE DIENSTgebied | Wereldwijd, globaal. |
De typische toepassingen zijn als volgt:
Gegevensblad van Rogers 4350 (RO4350B)
| RO4350B typische Waarde | |||||
| Bezit | RO4350B | Richting | Eenheden | Voorwaarde | Testmethode |
| Diëlektrische Constante, εProcess | 3.48±0.05 | Z | 10 GHz/23℃ | Ipc-tm-650 2.5.5.5 Vastgeklemde Stripline | |
| Diëlektrische Constante, εDesign | 3.66 | Z | 8 tot 40 GHz | De differentiële Methode van de Faselengte | |
| Dissipatie Factortan, δ | 0,0037 0,0031 |
Z | 10 GHz/23℃ 2.5 GHz/23℃ |
Ipc-tm-650 2.5.5.5 | |
| Thermische Coëfficiënt van ε | +50 | Z | ppm/℃ | -50℃to 150℃ | Ipc-tm-650 2.5.5.5 |
| Volumeweerstandsvermogen | 1.2 x 1010 | MΩ.cm | COND A | Ipc-tm-650 2.5.17.1 | |
| Oppervlakteweerstandsvermogen | 5.7 x109 | MΩ | COND A | Ipc-tm-650 2.5.17.1 | |
| Elektrosterkte | 31.2(780) | Z | Kv/mm (v/mil) | 0.51mm (0,020“) | Ipc-tm-650 2.5.6.2 |
| Trekmodulus | 16,767 (2.432) 14,153 (2.053) |
X Y |
MPa (ksi) | Rechts | ASTM D 638 |
| Treksterkte | 203 (29,5) 130 (18,9) |
X Y |
MPa (ksi) | Rechts | ASTM D 638 |
| Flexural Sterkte | 255 (37) |
MPa (kpsi) |
Ipc-tm-650 2.4.4 | ||
| Dimensionale Stabiliteit | <0> | X, Y | mm/m (mil/duim) |
na etch+E2/150℃ | Ipc-tm-650 2.4.39A |
| Coëfficiënt van Thermische Uitbreiding | 10 12 32 |
X Y Z |
ppm/℃ | -55℃to288℃ | Ipc-tm-650 2.4.41 |
| Tg | >280 | ℃ TMA | A | Ipc-tm-650 2.4.24.3 | |
| Td | 390 | ℃ TGA | ASTM D 3850 | ||
| Warmtegeleidingsvermogen | 0,69 | W/M/oK | 80℃ | ASTM C518 | |
| Vochtigheidsabsorptie | 0,06 | % | 48hours onderdompeling 0,060“ steekproeftemperatuur 50℃ |
ASTM D 570 | |
| Dichtheid | 1.86 | gm/cm3 | 23℃ | ASTM D 792 | |
| Koperschil Stength | 0,88 (5,0) |
N/mm (pli) |
na soldeerselvlotter 1 oz. EDC Folie |
Ipc-tm-650 2.4.8 | |
| Brandbaarheid | (3) v-0 | UL 94 | |||
| Loodvrij Procescompatibel systeem | Ja | ||||
