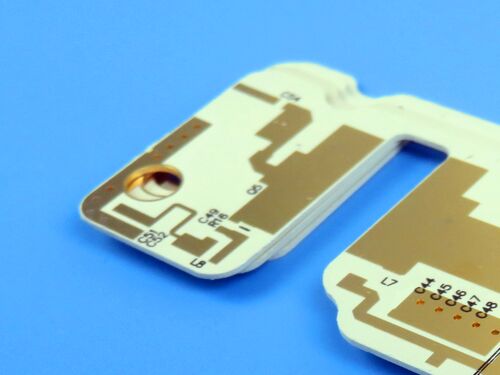

Double-sided RO3010 PCB op 10mil laminaat met onderdompeling goud

Deze dubbelzijdige PCB is speciaal ontworpen voor hoogfrequente microgolven en RF toepassingen, metRO3010als kernsubstraatmateriaal dient. Als een met keramiek gevulde PTFE-composite zorgt RO3010 van nature voor een superieure elektrische stabiliteit, een laag signaalverlies en een betrouwbare bedrijfsprestatie,die van cruciaal belang zijn voor de naleving van de strenge eisen van de overdracht en verwerking van hoogfrequente signalen in aanverwante elektronische systemen.

PCB-gegevens

RO3010 Inleiding

RO3010 is een onderdeel van de hoogfrequente schakelmaterialen van de serie RO3000®,die met keramiek gevulde PTFE (polytetrafluorethyleen) composieten zijn die speciaal zijn ontwikkeld voor commerciële microgolf- en RF-toepassingenDe RO3000-serie is ontworpen om uitzonderlijke elektrische en mechanische stabiliteit te bieden tegen concurrerende prijzen, waardoor het een kosteneffectieve keuze is voor het ontwerp van hoogfrequente schakelingen.

Als ceramisch gevuld PTFE-gebaseerd schakelmateriaal heeft RO3010 consistente mechanische eigenschappen, ongeacht de geselecteerde dielectrische constante.Deze unieke eigenschap stelt ontwerpers in staat om meerlagige platenontwerpen te ontwikkelen die verschillende dielectrische constante materialen voor individuele lagen gebruiken, zonder dat er tijdens de verwerking en toepassing problemen met vervorming of betrouwbaarheid optreden.

RO3010 vertoont uitstekende dimensionale stabiliteit, met een coëfficiënt van thermische uitbreiding (CTE) in de X- en Y-assen die overeenkomt met dat van koper,het waarborgen van minimale veranderingen in afmetingen, zelfs bij temperatuurschommelingenBovendien heeft het een uitstekende betrouwbaarheid van de doorlopende gaten, zelfs in extreme thermische omgevingen, dankzij de stabiele CTE van de Z-as.Het materiaal kan worden vervaardigd tot printplaten met behulp van standaard PTFE-platenbewerkingstechnieken, met slechts geringe wijzigingen zoals beschreven in de toepassingsnoot “Fabrication Guidelines for RO3000 Series High Frequency Circuit Materials”.

RO3010 Typische waarden

RO3010 Toepassingsgebieden

RO3010 profiteert van zijn uitstekende elektrische prestaties, mechanische stabiliteit en kosteneffectiviteit en wordt veel gebruikt in commerciële microgolven en RF-toepassingen.waar een hoge signaalintegrititeit en dimensionale stabiliteit van cruciaal belang zijnDe belangrijkste toepassingsgebieden zijn:

- Microwavecommunicatieapparatuur: wordt gebruikt in microwave transceivers, vermogenversterkers en microwavefilters,waarbij de lage dissipatiefactor en de stabiele dielectrische constante zorgen voor minimaal signaalverlies en betrouwbare prestaties.

- RF-communicatiesystemen: worden toegepast in RF-antennen, radarsystemen en satellietcommunicatieapparatuur,gebruikmakend van zijn uitstekende dimensionale stabiliteit en thermische prestaties om zich aan te passen aan complexe omgevingsomstandigheden.

- Hoogfrequente testapparatuur: wordt gebruikt in testsonden, signaalgeneratoren en spectrumanalysatoren, waar precieze elektrische parameters nodig zijn om nauwkeurige testresultaten te garanderen.

- Consumentenelektronica: geïntegreerd in hoogfrequente modules van geavanceerde consumentenelektronica, zoals 5G-communicatieapparaten, om hogesnelheidssignaaloverdracht te ondersteunen.

- industriële en medische elektronica: wordt gebruikt in industriële besturingssystemen en medische diagnostische apparatuur die een hoge frequentie signaalverwerking vereisen,dankzij zijn betrouwbare prestaties en loodvrije compatibiliteit.

Samengevat is RO3010 een hoogwaardig, kosteneffectief hoogfrequentiecircuitmateriaal dat voldoet aan de vereisten van verschillende commerciële microgolf- en RF-toepassingen,het aanbieden van een flexibele en betrouwbare oplossing voor circuitontwerp aan ontwerpers.
