Deze printplaat is een hoogwaardige dubbelzijdige (2-laags) starre printplaat, gebouwd in strikte overeenstemming met de relevante specificaties om betrouwbare functionaliteit en stabiele prestaties te garanderen. Het maakt gebruik van Rogers TMM10i isotrope thermohardende microgolfmateriaal als basismateriaal, geschikt voor diverse hoogfrequente toepassingen die uitstekende diëlektrische eigenschappen en betrouwbaarheid vereisen.
PCB specificatie
| Item |
Details |
| Basismateriaal |
Rogers TMM10i |
| Aantal lagen |
Dubbelzijdig (2 lagen, geen blinde via's) |
| Afmetingen printplaat |
102,8 mm x 59 mm per stuk, met een tolerantie van +/- 0,15 mm |
| Minimale spoor/afstand |
5/6 mils |
| Minimale gatgrootte |
0,25 mm |
| Afgewerkte dikte printplaat |
0,5 mm |
| Afwerkingsgewicht koper |
1oz (1,4 mils) voor buitenlagen |
| Dikte via-plating |
20 μm |
| Oppervlakteafwerking |
Zuiver goudplating (geen nikkel) |
| Zeefdruk |
Geen zeefdruk op zowel de bovenste als de onderste laag |
| Soldeermasker |
Geen soldeermasker op zowel de bovenste als de onderste laag |
| Kwaliteitscontrole |
100% elektrische test uitgevoerd vóór verzending |
PCB-stapel-omhoog
| Laag |
Specificaties |
| Koperlaag 1 |
35 μm |
| Rogers TMM10i Kern |
0,381 mm (15 mil) kernsubstraat |
| Koperlaag 2 |
35 μm |
Artwork en kwaliteitsnorm
Type aangeleverd artwork: Gerber RS-274-X, wat wordt erkend als de wereldwijde industriestandaard voor PCB-fabricage.
Kwaliteitsnorm: IPC-Klasse-2, een veelgebruikte kwaliteitsbenchmark geformuleerd door de Association Connecting Electronics Industries (IPC) voor printplaten.
Beschikbaarheid
Deze printplaat is beschikbaar voor wereldwijde verzending om te voldoen aan de diverse behoeften van wereldwijde projecten.

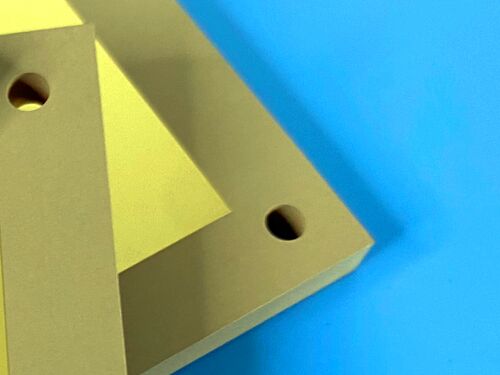

Introductie tot Rogers TMM10i Basismateriaal
Rogers TMM10i isotrope thermohardende microgolfmateriaal is een keramisch thermohardend polymeercomposiet ontworpen voor hoge betrouwbaarheid van doorgeplateerde gaten in strip-line en micro-strip toepassingen. TMM10i microgolfmateriaal heeft een isotrope diëlektrische constante (Dk). Net als de andere materialen uit de TMM-serie combineert TMM10i veel van de gewenste kenmerken van keramische en PTFE-substraten, met het gemak van zachte substraatverwerkingstechnieken.
Belangrijkste kenmerken van Rogers TMM10i Materiaal
| Belangrijkste kenmerken |
Specificaties & Beschrijvingen |
| Diëlektrische constante (Dk) |
9,80 +/- 0,245 |
| Dissipatiefactor |
0,0020 bij 10 GHz |
| Thermische coëfficiënt van Dk |
-43 ppm/°K |
| Thermische uitzettingscoëfficiënt (CTE) |
Afgestemd op koper; x=19 ppm/K, y=19 ppm/K, z=20 ppm/K |
| Ontledingstemperatuur (Td) |
425 °C (TGA) |
| Thermische geleidbaarheid |
0,76 W/mk |
| Beschikbaar diktebereik |
0,0015 tot 0,500 inch +/- 0,0015” |
Voordelen van het gebruik van Rogers TMM10i Materiaal
-Mechanische eigenschappen weerstaan kruip en koude vloeien, waardoor de structurele integriteit in de loop van de tijd behouden blijft
-Bestand tegen proceschemicaliën, waardoor schade tijdens PCB-fabricage wordt verminderd
-Materiaal vereist geen natriumnaftanaatbehandeling voorafgaand aan chemisch verzinken
-Gebaseerd op een thermohardende hars, wat betrouwbare draadverbindingen mogelijk maakt
-Zorgt voor betrouwbare draadverbindingen
Typische toepassingen
-RF en microgolfcircuits
-Vermogenversterkers en -combiners
-Filters en koppelaars
-Satellietcommunicatiesystemen
-Global Positioning System (GPS) antennes
-Patchantennes
-Diëlektrische polarisatoren en lenzen
-Chiptesters
Conclusie
Deze printplaat toont uitstekende hoogfrequente prestaties, betrouwbare structurele stabiliteit en superieure maakbaarheid, die worden toegeschreven aan de uitstekende eigenschappen van Rogers TMM10i materiaal en strenge kwaliteitscontroleprocedures.
Deze kenmerken maken het een ideale keuze voor wereldwijde fabrikanten die op zoek zijn naar een kosteneffectieve en betrouwbare oplossing voor hoogfrequente en precisie elektronische projecten - met name die met RF- en microgolfapparaten die consistente prestaties, brede toegankelijkheid en compatibiliteit met standaardproductieworkflows vereisen.
