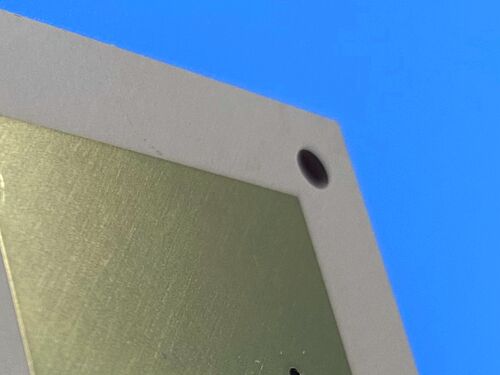

Dubbelzijdige TMM4 PCB 15mil dik met Immersion Gold afwerking
  • Naam

Dubbelzijdige TMM4 PCB 15mil dik met Immersion Gold afwerking

MOQ: 1 stks
Prijs: USD9.99-99.99
Standaardverpakking: Vacuümzakken + dozen
Leveringstermijn: 8-9 werkdagen
Betalingswijze: T/T
Toeleveringskapaciteit: 5000PCS per maand
Details Informatie
Productbeschrijving
Gedetailleerde informatie
Plaats van herkomst
China
Merknaam
Bicheng
Certificering
UL, ISO9001, IATF16949
Modelnummer
BIC-470.V1.0
Basismateriaal:
Rogers TMM4
Aantal lagen:
2 lagen
PCB-dikte:
0,5 mm
PCB-formaat:
102mm x 85mm per stuk, met een tolerantie van +/- 0,15mm
Soldeer masker:
Nee
Zeefdruk:
Nee
Koperen gewicht:
1oz (1,4 mil) voor buitenste lagen
Oppervlakteafwerking:
Onderdompeling goud
Markeren:

Dubbelzijdige TMM4 PCB

,

15mil dikke immersion gold PCB

,

Rogers PCB met gouden afwerking

Productbeschrijving

Dit PCB is een hoogwaardig tweelaags stijf plaatje, vervaardigd met strikte naleving van de industriestandaarden en nauwkeurige specificaties om de betrouwbaarheid en functionaliteit te garanderen.Rogers TMM4thermostationeel microgolfmateriaal als basismateriaal, geschikt voor RF- en microgolfcircuits, satellietcommunicatiesystemen, GPS-antennen en andere hoogfrequente toepassingen.



PCB-specificatie

Artikel 1 Detail
Basismateriaal Rogers TMM4
Aantal lagen 2 lagen (geen blinde vias)
Afmetingen van het bord 102 mm x 85 mm per stuk, met een tolerantie van +/- 0,15 mm
Minimaal spoor/ruimte 5/7 mils
Minimale grootte van het gat 0.4 mm
Afgewerkte plaatdikte 0.5 mm
Afgesloten kopergewicht 1 oz (1,4 ml) voor buitenste lagen
Via de dikte van de bekleding 20 μm
Oppervlakte afwerking Onderdompelingsgoud
Zilkscherm Geen zijdecreen op zowel de bovenste als de onderste lagen
Soldeermasker Geen soldeermasker op zowel de bovenste als de onderste lagen
Kwaliteitscontrole 100% Elektrische test voorafgaand aan verzending



PCB-stapel-Opwaarts

De laag Specificaties en beschrijvingen
Koperlaag 1 35 μm (1 oz afgewerkt koper)
Rogers TMM4 Core 0.381 mm (15 mil) kernsubstraat
Koperlaag 2 35 μm (1 oz afgewerkt koper)



Dubbelzijdige TMM4 PCB 15mil dik met Immersion Gold afwerking 0



Kunstwerk en standaard

Tipe geleverde afbeeldingen: Gerber RS-274-X, de wereldwijde industriestandaard voor PCB-fabricage,compatibel met reguliere productieapparatuur en -software om een nauwkeurige overdracht van ontwerpgegevens te garanderen en fabricagefouten te verminderen.



Geaccepteerde norm: IPC-Klasse-2 (geformuleerd door IPC), een veelgebruikte PCB-kwaliteitsnorm die een aanvaardbare prestatie garandeert voor algemene elektronische toepassingen met matige betrouwbaarheidseisen,balans tussen kwaliteit en kosteneffectiviteit.



Beschikbaarheid

Dit PCB is beschikbaar voor wereldwijde verzending om aan de wereldwijde vraag te voldoen.



Inleiding tot Rogers TMM4 basismateriaal

Rogers TMM4 is een thermoset microgolfmateriaal dat bestaat uit keramisch, koolwaterstof en thermoset polymeercomposite.Het is speciaal ontworpen voor een hoge betrouwbaarheid van de doorloop van de gaten in striplijnen en micro-stripsHet is een thermovast harsgebaseerd laminaat dat de voordelen van zowel keramische als traditionele PTFE-laminaat bevat, zonder dat er speciale productietechnieken nodig zijn.TMM4 zorgt voor een betrouwbare draadbinding zonder padopheffing of substraatvervorming, waardoor het ideaal is voor toepassingen met hoge frequentie en hoge betrouwbaarheid.



Belangrijkste kenmerken van Rogers TMM4 materiaal

Belangrijkste kenmerken van Rogers TMM4 materiaal Specificaties en beschrijvingen
Dielektrische constante (Dk) 4.50 +/- 0,045 (stabiel en nauwkeurig voor signaaloverdracht)
Dissipatiefactor 0.0020 bij 10 GHz (laag verlies, geschikt voor hoogfrequente toepassingen)
Thermische coëfficiënt van Dk 15 ppm/°K (stabiele dielectrische prestaties bij temperatuurschommelingen)
Coëfficiënt van thermische uitbreiding (CTE) Gelijk aan koper; x=16 ppm/°K, y=16 ppm/°K, z=21 ppm/°K (vermindert de thermische spanning en verbetert de betrouwbaarheid)
Afbraaktemperatuur (Td) 425 °C (TGA) (hoge thermische stabiliteit)
Warmtegeleidbaarheid 0.7 W/mk (effectieve warmteafvoer)
Vochtopname 00,07% - 0,18% (lage vochtopname, waardoor de prestaties in vochtige omgevingen worden gewaarborgd)
Beschikbaar diktebereik 0.0015 tot 0,500 inch (+/- 0,0015 ′′) (flexibele voor verschillende ontwerpvereisten)



Voordelen van het gebruik van Rogers TMM4-materiaal

- Mechanische eigenschappen: Weerstand tegen kruipen en koude stroming, het behoud van de structurele integriteit in de tijd



- Chemische weerstand: bestand tegen chemische stoffen, waardoor schade tijdens de vervaardiging van PCB's wordt verminderd



- Betrouwbaarheid van de draadbinding: Thermozet harsbasis maakt betrouwbare draadbinding mogelijk zonder padheffing of substraatvervorming



-High-plated door-gat betrouwbaarheid: Zorgt voor stabiele elektrische verbinding en lange levensduur



- Procescompatibiliteit: Compatibel met alle gebruikelijke printed wiring board (PWB) -processen, waardoor de fabricage vereenvoudigt en de productiekosten worden verlaagd



Typische toepassingen

-RF- en microgolfcircuits

- Versterkers en combinatoren van vermogen

- Filters en koppelingen

-Satellietcommunicatiesystemen

- Global Positioning Systems (GPS) antennes

- Patch antennes.

- Diëlektrische polarisatoren en lenzen

- Chiptesters.



Dubbelzijdige TMM4 PCB 15mil dik met Immersion Gold afwerking 1
