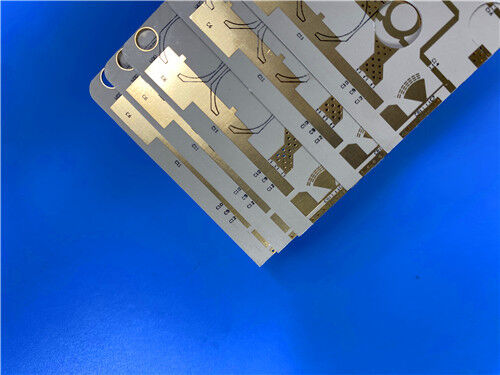

Deze hoogwaardige 2-laags starre printplaat is gemaakt van Rogers TMM13i, een isotrope thermohardende keramisch-polymeercomposiet voor microgolftoepassingen. Op maat gemaakt voor betrouwbare plated thru-hole strip-line en micro-strip toepassingen, maakt het gebruik van de isotrope Dk van het materiaal, de voordelen van keramiek-PTFE en de compatibiliteit met zachte substraatprocessen, wat zorgt voor stabiele elektrische en mechanische prestaties voor RF-, microgolf- en satellietcommunicatietoepassingen.
Details printplaatconstructie
| Item |
Specificaties |
| Basismateriaal |
Rogers TMM13i |
| Aantal lagen |
2 lagen |
| Afmetingen printplaat |
63,58 mm x 89,2 mm per eenheid |
| Minimale spoor/afstand |
6 mil spoorbreedte en 7 mil afstand |
| Minimale gatgrootte |
0,3 mm |
| Afgewerkte dikte printplaat |
0,5 mm |
| Afwerkingsgewicht koper |
1 oz (corresponderend met 1,4 mils) voor buitenlagen |
| Dikte via-plating |
20 μm |
| Oppervlakteafwerking |
Immersie Goud |
| Bovenzijde silkscreen |
Zwart |
| Onderzijde silkscreen |
Niet toegepast |
| Bovenzijde soldeermasker |
Niet toegepast |
| Onderzijde soldeermasker |
Niet toegepast |
| Kwaliteitscontrole |
100% elektrische testen wordt uitgevoerd voor verzending |
Printplaat stack-up
| Laag |
Beschrijving |
Dikte |
| 1 |
Koperlaag 1 (bovenste buitenlaag) |
35 μm |
| - |
TMM13i Substraat |
0,381 mm (15 mil) |
| 2 |
Koperlaag 2 (onderste buitenlaag) |
35 μm |
Artwork, Geaccepteerde Standaard en Beschikbaarheid
Artwork voor deze printplaat wordt geleverd in het Gerber RS-274-X formaat, de industriestandaard voor de productie van printplaten.
De printplaat voldoet aan de geaccepteerde standaard IPC-Class-2, een wereldwijd erkende benchmark die consistente elektrische prestaties, betrouwbare productkwaliteit en naleving van industriële vereisten voor microgolftoepassingen garandeert.
Bovendien is deze printplaat wereldwijd beschikbaar, om te voldoen aan de behoeften van internationale klanten en wereldwijde RF/microgolf circuitprojecten.
Introductie tot Rogers TMM13i Materiaal
Het Rogers TMM13i isotrope thermohardende microgolfmateriaal is een keramische thermohardende polymeercomposiet, specifiek afgestemd op hoge betrouwbaarheid in plated thru-hole strip-line en micro-strip toepassingen. Het beschikt over een isotrope diëlektrische constante (Dk) en integreert de voordelige eigenschappen van zowel keramische als PTFE-substraten, terwijl het het gemak van zachte substraatverwerkingsmethoden mogelijk maakt - wat de fabricage vereenvoudigt met behoud van hoge prestaties.
Belangrijkste kenmerken van Rogers TMM13i Materiaal
| Belangrijkste kenmerken |
Specificaties |
| Diëlektrische constante (Dk) |
12,85 +/- 0,35 |
| Dissipatiefactor |
0,0019 bij 10 GHz |
| Thermische coëfficiënt van Dk |
-70 ppm/°K |
| Thermische uitzettingscoëfficiënt (CTE) |
Koper-gekoppeld (-55 tot 288 °C): X-as 19 ppm/°C, Y-as 19 ppm/°C, Z-as 20 ppm/°C |
| Procescompatibiliteit & Ontvlambaarheid |
Loodvrije procescompatibel; UL 94 V-0 ontvlambaarheidsclassificatie |
Belangrijkste voordelen van Rogers TMM13i Materiaal
-Superieure mechanische eigenschappen weerstaan kruip en koude vloei, wat zorgt voor langdurige structurele stabiliteit.
-Bestand tegen proceschemicaliën, minimaliseert schade tijdens fabricage en verbetert de opbrengst.
-Elimineert de noodzaak van natriumnaftanaatbehandeling voorafgaand aan chemisch vernikkelen, waardoor productieprocessen worden vereenvoudigd.
-Gebaseerd op een thermohardende hars, wat betrouwbare draadverbindingen mogelijk maakt voor zeer betrouwbare elektronische assemblages.
Typische toepassingen
Dankzij de hoge betrouwbaarheid, isotrope Dk en uitstekende mechanische/elektrische eigenschappen is deze printplaat specifiek ontworpen voor de volgende toepassingen:
-Chip Testers
-Diëlektrische polarisatoren en lenzen
-Filters en koppelaars
-RF en microgolfcircuits
-Satellietcommunicatiesystemen
Conclusie
Vervaardigd met Rogers TMM13i isotrope thermohardende microgolfmateriaal, levert deze 2-laags printplaat (PCB) hoge betrouwbaarheid en consistente prestaties voor plated thru-hole strip-line, micro-strip en andere veeleisende radiofrequentie (RF) en microgolftoepassingen.
De kernvoordelen van Rogers TMM13i - waaronder de isotrope diëlektrische constante (Dk), de koper-gekoppelde thermische uitzettingscoëfficiënt (CTE), de loodvrije procescompatibiliteit en de chemische bestendigheid - maken deze printplaat tot een zeer betrouwbare oplossing voor hoogwaardige, betrouwbare microgolfontwerpen.
