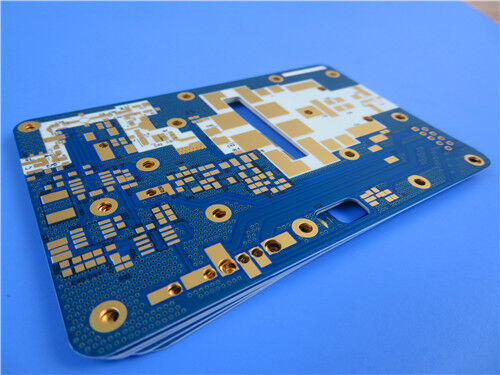

Deze PCB is een 2-laags starre printplaat voor hoge frequenties, gemaakt met Rogers RO4730G3, een premium antenne-kwaliteit laminaat, ontworpen voor toepassingen op hoge frequenties. Het maakt gebruik van de stabiele diëlektrische constante en lage dissipatiefactor van het materiaal om superieure signaalintegriteit te garanderen, wat resulteert in laag signaalverlies en consistente prestaties – cruciaal voor antennes van mobiele basisstations en efficiënte communicatie.
Details PCB-constructie
| Item |
Specificaties |
| Basismateriaal |
Rogers RO4730G3 (Koolwaterstof/Keramiek/Geweven Glas Composiet) |
| Aantal lagen |
2 lagen (geen blinde via's inbegrepen) |
| Afmetingen printplaat |
85,6 mm x 103 mm per eenheid, met een maattolerantie van +/- 0,15 mm |
| Minimale spoor/afstand |
4 mil spoorbreedte / 6 mil afstand |
| Minimale gatgrootte |
0,3 mm |
| Afgewerkte dikte printplaat |
0,6 mm |
| Afwerkingsgewicht koper |
1 oz (gelijk aan 1,4 mils) voor buitenste kopersporen |
| Dikte via-plating |
20 μm |
| Oppervlakteafwerking |
ENEPIG (Chemisch Nikkel Chemisch Palladium Immersion Goud) |
| Top silkscreen |
Wit |
| Bodem silkscreen |
Niet toegepast |
| Top soldeermasker |
Blauw |
| Bodem soldeermasker |
Niet toegepast |
| Kwaliteitscontrole |
100% elektrische testen uitgevoerd voor verzending |
PCB-stapel-omhoog
| Laag |
Beschrijving |
Dikte |
| 1 |
Koperlaag 1 (Buitenste bovenkant) |
35 μm |
| - |
Rogers RO4730G3 Kern (Diëlektrische laag) |
0,508 mm (20 mil) |
| 2 |
Koperlaag 2 (Buitenste onderkant) |
35 μm |
Artwork, Kwaliteitsnorm en Beschikbaarheid
Wat betreft artwork, kwaliteit en beschikbaarheid, wordt de PCB geleverd met artwork in het Gerber RS-274-X formaat – een industriestandaard voor PCB-productie die compatibiliteit met de meeste gangbare productieapparatuur garandeert. De PCB voldoet aan de IPC-Klasse-2 kwaliteitsnorm, een breed geaccepteerde benchmark die consistente prestaties en productiekwaliteit garandeert. Bovendien is deze PCB wereldwijd beschikbaar voor verzending, waardoor deze geschikt is voor internationale projecten.
Introductie tot Rogers RO4730G3 Materiaal
Rogers RO4730G3 is een antenne-kwaliteit laminaat met een UL 94 V-0 vlamvertragendheid, samengesteld uit koolwaterstof, keramiek en geweven glas. Het dient als een betrouwbaar, kosteneffectief alternatief voor traditionele laminaatplaten op basis van PTFE, met harsystemen die de belangrijkste eigenschappen bieden die nodig zijn voor optimale antenneprestaties. Volledig compatibel met standaard FR-4 verwerking en hogetemperatuur loodvrije soldeerprocessen, elimineert RO4730G3 de noodzaak voor speciale doorverbindingen (PTH) die vereist zijn voor conventionele PTFE-materialen. Dit maakt het een economische keuze voor antenne-toepassingen, waardoor ontwerpers prestaties en kosten effectief kunnen balanceren.
Belangrijkste kenmerken van Rogers RO4730G3 Materiaal
| Belangrijkste kenmerken |
Specificaties |
| Diëlektrische constante (Dk) |
3,0 +/- 0,05 bij 10 GHz |
| Dissipatiefactor |
0,0028 bij 10 GHz |
| Thermische Coëfficiënt van Dk (TCDk) |
34 ppm/°C |
| Thermische uitzettingscoëfficiënt (CTE) |
X-as: 15,9 ppm/°C; Y-as: 14,4 ppm/°C; Z-as: 35,2 ppm/°C (afgestemd op koper) |
| Glasovergangstemperatuur (Tg) |
Groter dan 280 °C |
| Ontledingstemperatuur (Td) |
411 °C (gemeten via TGA) |
| Thermische geleidbaarheid |
0,45 W/mk |
Voordelen van Rogers RO4730G3 Materiaal
-Laag-verlies diëlektricum gecombineerd met low-profile folie, wat passieve intermodulatie (PIM) vermindert en invoegverlies minimaliseert.
-Unieke vulstof en gesloten microsfeerstructuur, die een lage dichtheid en een gewichtsreductie van 30% bieden in vergelijking met PTFE/Glas alternatieven.
-Lage Z-as CTE (<30 ppm°C) and high Tg (>280°C), wat meer ontwerpvrijheid en compatibiliteit met geautomatiseerde assemblageprocessen biedt.
-Lage TCDk (<40 ppm/°C), wat zorgt voor consistente circuitprestaties onder wisselende temperatuuromstandigheden.
-Gespecialiseerd thermohardend harsysteem en vulstof, wat een lage TCDk, een Dk-waarde van 3,0, eenvoudige fabricage en doorverbindingen (PTH) mogelijk maakt.
-Milieuvriendelijk duurzaam, met compatibiliteit voor loodvrije verwerking en naleving van RoHS-normen.
Typische toepassingen
Met zijn uitstekende elektrische prestaties en kosteneffectiviteit is deze PCB speciaal ontworpen voor gebruik in:
-Antennes voor mobiele basisstations
Conclusie
Deze 2-laags starre PCB, vervaardigd uit Rogers RO4730G3 antenne-kwaliteit laminaat, combineert sterke elektrische prestaties, kosteneffectiviteit en betrouwbare maakbaarheid.
De inherente voordelen van Rogers RO4730G3 – waaronder laag diëlektrisch verlies, stabiele Dk, lichtgewicht ontwerp en loodvrije compatibiliteit – verhogen het concurrentievermogen van de PCB. Als een kosteneffectief alternatief voor traditionele PTFE-laminaatplaten is het zeer geschikt voor antennes van mobiele basisstations en andere toepassingen op hoge frequenties, met wereldwijde beschikbaarheid om te voldoen aan de behoeften van wereldwijde projecten.
