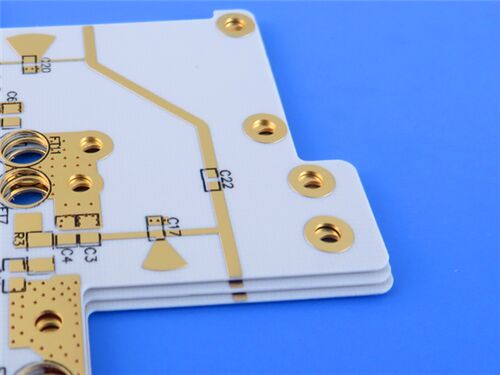

Dit tweelaags rigide PCB gebruikt Rogers RO4835, een hoogtemperatuurstabiel, oxidatiebestendige koolwaterstoflaminaat.Speciaal ontworpen om te voldoen aan de strenge eisen inzake RF-signaaloverdracht met hoge frequentie, is zeer toepasbaar op radar- en sensorsystemen voor auto's.
PCB-specificaties
| Parameter |
Detail |
| Aantal lagen |
2-laag (stijve structuur) |
| Basismateriaal |
Rogers RO4835 |
| Afmetingen van het bord |
32.9 mm × 60,35 mm per stuk (1 PCS), tolerantie ±0,15 mm |
| Minimaal spoor/ruimte |
6 mils (sporen) / 6 mils (ruimte) |
| Minimale grootte van het gat |
0.2 mm |
| Vries |
Geen blinde of begraven via's; totale via's: 12; via-platingdikte: 20 μm |
| Afgewerkte plaatdikte |
0.24mm |
| Afgesloten kopergewicht |
1 oz (1,4 ml) voor alle lagen |
| Oppervlakte afwerking |
Onderdompelingsgoud |
| Zilkscherm |
Geen zijderap op bovenste laag; geen zijderap op onderste laag; geen zijderap op soldeerblokjes |
| Soldeermasker |
Geen soldeermasker op de bovenste laag; geen soldeermasker op de onderste laag |
| Kwaliteitsborging |
100% elektrische test uitgevoerd |
PCB-opstapeling
| Naam van de laag |
Materiaal |
Dikte |
| Bovenlaag van koper |
Afgewerkte koper |
35 μm |
| Substraatkern |
Rogers RO4835 Dielectric |
0.168mm (6,6 mil) |
| Onderste koperlaag |
Afgewerkte koper |
35 μm |
Rogers RO4835 Materiaal Inleiding
Rogers' RO4835-laminaat biedt een verbeterde stabiliteit bij hoge temperaturen en is bestand tegen oxidatie dan andere koolwaterstofmaterialen.RO4835-laminaat heeft vergelijkbare elektrische en mechanische eigenschappen alsRO4350BHet gebruik van een standaard epoxy/glas (FR-4) proces en een concurrerende prijs.
RO4835 laminaat is een laagverlies materiaal dat een lage kostencircuit fabricage biedt.ideaal voor toepassingen die een laag invoegverlies vereisen.
Belangrijkste kenmerken van het materiaal
| Kenmerken |
Specificatie/beschrijving |
| Materiële samenstelling |
Rogers RO4835 hoogtemperatuurstabiel koolwaterstoflaminaat |
| Naleving |
RoHS-compliant voor toepassingen waarvoor UL 94 V-0 is vereist; IPC-4103-compliant |
| Dielektrische constante (Dk) |
3.48 ± 0.05 |
| Dissipatiefactor |
0.0037 bij 10 GHz |
| Temperatuur van de glazen overgang (Tg) |
> 280 °C (TMA) |
| Coëfficiënt van thermische uitbreiding (CTE) |
X-as: 10 ppm/°C; Y-as: 12 ppm/°C; Z-as: 31 ppm/°C |
| Oppervlak afwerking Voordeel |
Immersion Gold zorgt voor uitstekende lasbaarheid, corrosiebestandheid en betrouwbare bindprestaties |
Belangrijkste voordelen
Verbeterde oxidatiebestendigheid: superieur aan typische thermoset-microgolfmaterialen.
High-Volume Geschikt: Voor prestatiegevoelige, grote volume toepassingen.
Low-Loss Performance: Uitstekende elektrische prestaties voor hoge frequenties, ideaal voor gebruik in auto's.
Strakke Dk-tolerantie: maakt gecontroleerde impedantietransmissielijnen mogelijk.
Loodvrij compatibel: geen blaren/delaminatie bij loodvrij verwerken.
Betrouwbare doorlopende gaten: lage Z-asverruiming zorgt voor betrouwbaarheid.
Stabiel verwerken: lage uitbreiding in het vlak voor stabiele verwerkingstemperaturen.
Kosteneffectief: standaard FR-4 compatibel, concurrerende prijs.
KwaliteitStandard &Beschikbaarheid
Geaccepteerde standaard: voldoet aan IPC-klasse 2, waardoor consistente kwaliteit wordt gewaarborgd door middel van strenge procescontrole en 100% elektrische verificatie.
Servicegebied: Wereldwijde service dekking, waardoor tijdige levering en efficiënte after-sales ondersteuning voor internationale klanten mogelijk is.
Typische toepassingen
Radar en sensoren voor de automobielindustrie
Microwave van punt tot punt
Versterkers
Fase-array radar
RF-componenten
Samenvatting
Door gebruik te maken van de superieure eigenschappen van RO4835 (verbeterde stabiliteit bij hoge temperaturen, uitstekende oxidatiebestendigheid, laag verlies, strakke Dk-tolerantie), standaard FR-4 procescompatibiliteit,en strikte naleving van IPC-klasse 2-normenMet zijn concurrerende prijzen en wereldwijde dienstverlening voldoet het effectief aan de eisen van verschillende precisie-rf-systemen voor signaaloverdracht met hoge frequentie.dit PCB dient als een betrouwbare optie voor de productie van precisie-RF-apparaten in grote hoeveelheden.
