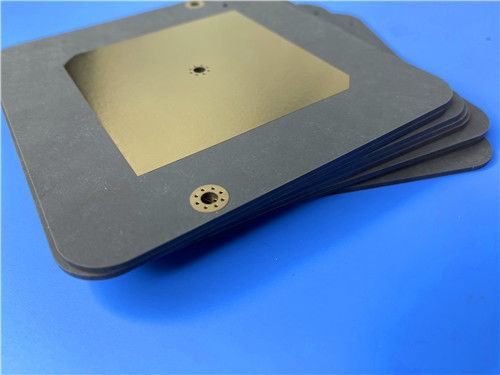

Rogers RT duroid 5880 PCB 1,6 mm dubbelzijdig RF-circuit board
Producten

Rf-de Raad van PCB

De Raad van Rogerspcb

PTFE-de Raad van PCB

Hoge Tg-PCB

Multilaagpcb

Taconic PCB

HDI-de Raad van PCB

Hoge snelheidspcb

Impedantie Gecontroleerde PCB

Flexibele PCB-Raad

fr4 PCB-raad

PCB-stencil

PCB van de metaalkern

Laminaten van koper
Neem contact met ons op
Ms. Ivy Deng
sales10@bichengpcb.com
86-755-27374847
Contact opnemen
Rogers RT duroid 5880 PCB 1,6 mm dubbelzijdig RF-circuit board
  • Naam

Rogers RT duroid 5880 PCB 1,6 mm dubbelzijdig RF-circuit board

MOQ: 1 stks
Prijs: USD9.99-99.99
Standaardverpakking: Vacuümzakken+dozen
Leveringstermijn: 8-9 werkdagen
Betalingswijze: T/T
Toeleveringskapaciteit: 5000 pcs per maand
Details Informatie
Productbeschrijving
Gedetailleerde informatie
Plaats van herkomst
China
Merknaam
Bicheng
Certificering
UL, ISO9001, IATF16949
Modelnummer
BIC-332.V1.0
Basismateriaal:
Rogers RT/duroid 5880
Lagen tellen:
2 lagen
PCB -dikte:
1,6 mm
PCB-grootte:
90 mm x 90 mm (1 stuk) ± 0,15 mm
Zijdescherm:
Nee
Soldermasker:
Nee
Kopergewicht:
1oz (1,4 mil) voor buitenste lagen
Oppervlakteafwerking:
onderdompeling goud
Markeren:

Rogers RT duride 5880 PCB

,

met een vermogen van meer dan 10 W

,

1.6mm Rogers PCB board

Productbeschrijving
Rogers RT duroid 5880 PCB 1,6 mm dubbelzijdig RF-circuit board

Deze hoogwaardige PCB is gemaakt van Rogers RT/duroid 5880... een hoogwaardig PTFE-composite versterkt met glasmicrofibers... en ontworpen voor veeleisende hoogfrequente toepassingen.

PCB-specificatie
Parameter Detail
Basismateriaal Rogers RT/duroid 5880 (PTFE-composite versterkt met glasmicrofibers)
Aantal lagen 2-laag rigide PCB's
Afmetingen van het bord 90 mm x 90 mm (1 stuk) ± 0,15 mm
Minimaal spoor/ruimte 5/5 ml
Minimale grootte van het gat 0.3 mm
Via type Geen blinde vias (alleen door-gat vias)
Afgewerkte plaatdikte 1.6mm
Koperen gewicht (afgerond) 1 oz (equivalent aan 1,4 mils / 35 μm per laag)
Via de dikte van de bekleding 20 μm
Oppervlakte afwerking Onderdompelingsgoud (voor verbeterde geleidbaarheid en corrosiebestendigheid)
Zilkscherm Boven: Nee; beneden: Nee
Soldeermasker Boven: Nee; beneden: Nee
Kwaliteitsborging 100% Elektrische test vóór verzending
PCB-stapelingsgegevens

De opstapeling van het bord is geoptimaliseerd voor een consistente elektrische prestatie en mechanische stabiliteit:

Soort laag Materiaal/beschrijving Dikte
Koperlaag 1 geleidende koper (afgerond) 35 μm (1 oz)
Dielectrische laag Rogers RT/duroïde 5880 5.575 mm (62 mils)
Koperlaag 2 geleidende koper (afgerond) 35 μm (1 oz)
Rogers RT duroid 5880 PCB 1,6 mm dubbelzijdig RF-circuit board 0
Materiaaloverzicht: Rogers RT/duroid 5880

Rogers RT/duroid 5880 is een premium hoogfrequente laminaat ontworpen voor streeplijn- en microstripcircuits.Terwijl de PTFE-basis zorgt voor een laag elektrisch verlies - waardoor het ideaal is voor toepassingen die betrouwbaarheid vereisen in brede frequentiebereikenHet materiaal is bestand tegen alle oplosmiddelen en reagentia (warm of koud) die worden gebruikt bij het etsen, platteren en verwerken van PCB's en ondersteunt loodvrije productieprocessen.

Belangrijkste kenmerken van het materiaal
Specificatie Waarde
Dielectrische constante (εr) 2.2 ± 0,02 bij 10 GHz / 23°C (eenvormig van paneel tot paneel)
Dissipatiefactor (tanδ) 0.0009 bij 10 GHz
Temperatuurcoëfficiënt van dielectrische constante (TCDk) -125 ppm/°C
Vochtopname 0.02%
Coëfficiënt van thermische uitbreiding (CTE) - X-as 31 ppm/°C
Coëfficiënt van thermische uitbreiding (CTE) - Y-as 48 ppm/°C
Coëfficiënt van thermische uitbreiding (CTE) - Z-as 237 ppm/°C
Thermische stabiliteit (Td, 5% gewichtsverlies via TGA) 500 °C
Brandbaarheidsklasse UL 94-V0
Loodvrije compatibiliteit Ja (procescompatibel met RoHS)
Isotropie Ja (eenvormige eigenschappen over alle assen)
Belangrijkste voordelen
  • Consistente elektrische prestaties: Uniforme dielectrische constante en lage dissipatiefactor over brede frequentiebanden (ondersteunt Ku-band en hoger, inclusief millimetergolven)
  • Gemakkelijk te maken: Eenvoudig te snijden, scheeren en op maat te maken
  • Chemische weerstand: Weert oplosmiddelen en reagentia die worden gebruikt bij etsen, gatenbekleding en PCB-verwerking
  • Vochtbestendigheid: Bijna nul vochtopname (0,02%) maakt het ideaal voor hoge luchtvochtigheid of harde omgevingen
  • Bewezen betrouwbaarheid: Goed gevestigd materiaal met een ervaring in kritieke toepassingen
  • Minimumverlies voor versterkt PTFE: Hoger elektrisch rendement in vergelijking met andere versterkte PTFE-laminaat
Typische toepassingen

Deze PCB is ontworpen voor hoogwaardige systemen die precisie en betrouwbaarheid vereisen, waaronder:

  • Breedbandantennes voor commerciële luchtvaart
  • met een vermogen van niet meer dan 50 W
  • Millimetergolfcommunicatiesystemen
  • Radarsystemen
  • Stelsels voor begeleiding
  • met een vermogen van niet meer dan 10 W
Rogers RT duroid 5880 PCB 1,6 mm dubbelzijdig RF-circuit board 1
