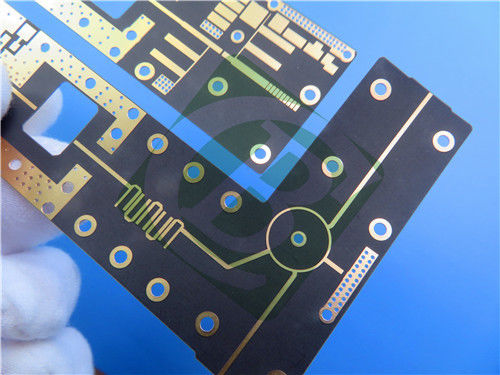

Introductie van onze hoogwaardige dubbellaagse stijve PCB, zorgvuldig geconstrueerd met Rogers RT/duroid 5880 materiaal. Op maat gemaakt voor veeleisende hoogfrequente scenario's waar consistente elektrische eigenschappen en minimaal verlies essentieel zijn, komt het naar voren als een topkeuze voor radarsystemen, millimetergolf toepassingen en meer.
PCB Constructie & Specificaties
De opbouw van deze PCB is zorgvuldig ontworpen als volgt:
Koperlaag_1: 35 μm
RT/duroid 5880: 0,381 mm (15mil)
Koperlaag_2: 35 μm
PCB details
| Parameter |
Specificatie |
| Basismateriaal |
RT/duroid 5880 |
| Aantal lagen |
2 lagen |
| Afmetingen printplaat |
135mm x 105 mm=3Types=3PCS, +/- 0,15mm |
| Minimum spoor/ruimte |
3.9/3.9 mils |
| Minimale gatgrootte |
0,3 mm |
| Blinde vias |
Nee |
| Afwerking dikte printplaat |
0,45 mm |
| Afwerking Cu Gewicht |
1oz (1,4 mils) |
| Via plating dikte |
20 μm |
| Oppervlakte afwerking |
Immersion Gold |
| Bovenzijde zeefdruk |
Wit |
| Onderzijde zeefdruk |
Nee |
| Bovenzijde soldeermasker |
Groen |
| Onderzijde soldeermasker |
Nee |
| Elektrische test |
100% getest voorafgaand aan verzending |
Wat maakt RT/duroid 5880 materiaal zo bijzonder?
Rogers RT/duroid 5880 hoogfrequente laminaten zijn PTFE-composieten versterkt met glasmicrovezels, vervaardigd voor precieze stripline- en microstrip-circuittoepassingen. De willekeurig georiënteerde microvezels dragen bij aan een uitzonderlijke uniformiteit van de diëlektrische constante, die consistent blijft over panelen en stabiel is over een breed frequentiebereik. De lage dissipatiefactor (0,0009 bij 10 GHz) maakt het mogelijk om het effectief te gebruiken tot in de Ku-band en daarbuiten, terwijl de diëlektrische constante van 2,2 +/- 0,02 bij 10 GHz/23°C de elektrische prestaties verder verbetert.
Op het gebied van verwerking en duurzaamheid zijn RT/duroid 5880 laminaten eenvoudig te snijden, te scheren en in vorm te bewerken. Ze zijn bestand tegen alle oplosmiddelen en reagentia, zowel warm als koud, die vaak worden gebruikt bij het etsen van printplaten of het beplating van randen en gaten. Extra belangrijke kenmerken zijn een temperatuurcoëfficiënt van de diëlektrische constante (TCDk) van -125 ppm/°C, lage vochtopname van 0,02%, CTE in X-as van 31 ppm/°C, Y-as van 48 ppm/°C en Z-as van 237 ppm/°C, Td 500 °C TGA, UL 94-V0 classificatie, loodvrije procescompatibiliteit en isotrope eigenschappen.
Voordelen
-Uniforme elektrische eigenschappen over een breed frequentiebereik
-Gemakkelijk te snijden, te scheren en in vorm te bewerken
-Bestand tegen oplosmiddelen en reagentia die worden gebruikt bij het etsen of beplating van randen en gaten
-Ideaal voor omgevingen met veel vocht
-Goed gevestigd materiaal
-Laagste elektrisch verlies voor versterkt PTFE-materiaal
Waar kan het worden gebruikt?
De unieke eigenschappen van RT/duroid 5880 maken deze PCB geschikt voor een reeks toepassingen:
-Commerciële breedbandantennes voor vliegtuigen
-Microstrip- en Stripline-circuits
-Millimetergolf toepassingen
-Radarsystemen
-Begeleidingssystemen
-Point-to-point digitale radio-antennes
Naleving & Beschikbaarheid
Deze PCB voldoet aan de strenge IPC-Class-2 normen, wat consistente kwaliteit en betrouwbaarheid garandeert. De geleverde artwork is in Gerber RS-274-X formaat voor een soepele productie-integratie.
We bieden wereldwijde beschikbaarheid, zodat deze hoogwaardige PCB toegankelijk is voor ingenieurs en fabrikanten in alle regio's.
Kies voor deze PCB voor een oplossing die uitblinkt in zowel kwaliteit als waarde.
