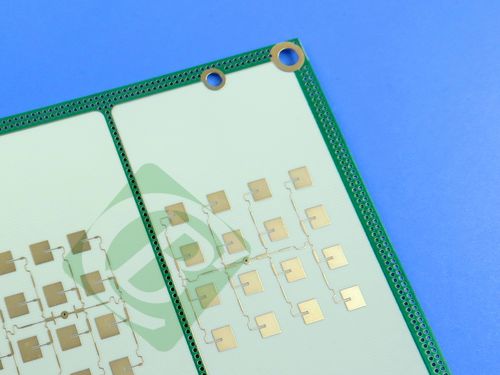

Ontmoet onze hoogwaardige dubbellaag rigide PCB, vakkundig vervaardigd met Rogers RO4350B materiaal.Het is ontworpen voor een verscheidenheid aan hoogfrequente en RF toepassingen waar betrouwbare prestaties en kosteneffectiviteit cruciaal zijn, waardoor het een uitstekende keuze is voor mobiele basisstations, automobielradar en meer.
De opstapeling van dit PCB is zorgvuldig als volgt ontworpen:
Copper_layer_1: 35 μm
Rogers RO4350B Core: 0.422 mm (16.6 mil)
Copper_layer_2: 35 μm
PCB-gegevens
| Parameter |
Specificatie |
| Basismateriaal |
RO4350B |
| Aantal lagen |
Doppelzijdig |
| Afmetingen van het bord |
42.3 mm x 30,8 mm = 1 PCS, +/- 0,15 mm |
| Minimaal spoor/ruimte |
4/5 ml |
| Minimale grootte van het gat |
0.3 mm |
| Blinde weg |
- Nee, niet echt. |
| Afgewerkte plaatdikte |
0.5 mm |
| Afgewerkte cu-gewicht |
1 oz (1,4 ml) buitenste lagen |
| Via de dikte van de bekleding |
20 μm |
| Oppervlakte afwerking |
Elektrolyse nikkel Elektrolyse palladium onderdompeling goud |
| Hoogste zijdeplaat |
- Nee, niet echt. |
| Onderste zijdeplaat |
- Nee, niet echt. |
| Top Solder Mask |
Groen |
| Onderste soldeermasker |
- Nee, niet echt. |
| Elektrische tests |
100% getest vóór verzending |
Wat maakt RO4350B materiaal opmerkelijk?
Materiaalcompositie en prestatiebalans
Rogers RO4350B-materialen zijn exclusieve geweven glasversterkte koolwaterstof/keramiek.met behoud van de vervaardigbaarheid van epoxy/glas.
Verwerking en kostenvoordelen
RO4350B-laminaat biedt een strakke controle op de dielectrische constante (Dk) en behoudt een laag verlies, waarbij tegelijkertijd dezelfde verwerkingsmethoden worden gebruikt als voor standaard epoxy/glas.Ze zijn verkrijgbaar voor een fractie van de kosten van conventionele microgolflaminaat en elimineren de noodzaak van speciale door-gatbehandelingen of manipulatieprocedures voor PTFE-materialenBovendien zijn ze UL 94 V-0-gecertificeerd, waardoor ze geschikt zijn voor actieve apparaten en RF-ontwerpen met een hoog vermogen.
Voordelen van thermische stabiliteit
De thermische uitbreidingscoëfficiënt (CTE) van de RO4350B® biedt belangrijke voordelen:
De uitbreidingscoëfficiënt is vergelijkbaar met koper en zorgt voor een uitstekende dimensionale stabiliteit, die cruciaal is voor gemengde dielectrische meerlagige platenconstructies.
De lage CTE van de Z-as garandeert een betrouwbare gehalte van de doorlopende gaten, zelfs bij ernstige thermische schoktoepassingen.
Met een Tg van > 280 °C (536 °F) blijven de uitbreidingskenmerken stabiel over het gehele bereik van circuitverwerkingstemperaturen.
Belangrijkste kenmerken
-Dielectrische constante van DK 3,48 +/- 0,05 bij 10 GHz/23°C
- Dissipatiefactor van 0,0037 bij 10 GHz/23°C
- Thermische geleidbaarheid 0,69 W/m/°K
-X-as CTE van 10 ppm/°C, Y CTE van 12 ppm/°C, Z CTE van 32 ppm/°C
-Hoge Tg-waarde > 280 °C
- lage wateropname van 0,06%
- UL 94 V-0
Voordelen
- Ideaal voor constructies met meerlaags bord (MLB)
- Processen zoals FR-4 tegen lagere productiekosten
- Uitstekende dimensionale stabiliteit
- Competitieve prijs
Waar kan het worden gebruikt?
De unieke eigenschappen van RO4350B maken dit PCB geschikt voor verschillende toepassingen:
- Cellulaire basisstation antennes en vermogenversterkers
-RF-identificatiemerkingen
- Automobiele radar en sensoren
- LNB's voor Direct Broadcast Satellites
-Naleving en beschikbaarheid
Deze PCB voldoet aan de strenge IPC-Klasse-2-normen, waardoor consistente kwaliteit en betrouwbaarheid worden gewaarborgd.
We bieden wereldwijde beschikbaarheid, waardoor deze hoogwaardige PCB toegankelijk is voor ingenieurs en fabrikanten in alle regio's.
Kies dit PCB voor een oplossing die zowel kwaliteit als waarde biedt.
