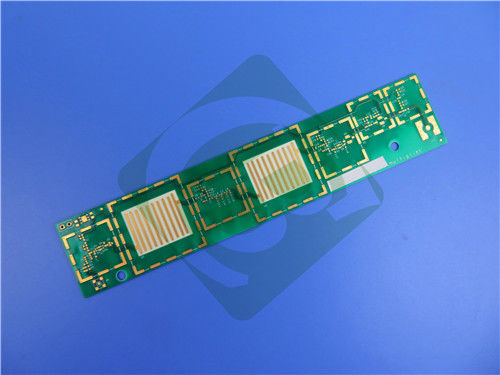

Maak kennis met onze hoogwaardige, dubbellaagse, stijve PCB, vakkundig vervaardigd met behulp van Rogers RO4725JXR-materiaal. Het is ontworpen voor diverse hoogfrequente en antennetoepassingen waarbij betrouwbare prestaties en kosteneffectiviteit cruciaal zijn, waardoor het een uitstekende keuze is voor antennes van cellulaire basisstations en meer.
De stack-up van deze PCB is zorgvuldig als volgt ontworpen:
Koperlaag_1: 35 μm
Rogers RO4725JXR Kern: 0,78 mm (30,7mil)
Koperlaag_2: 35 μm
PCB details
| Parameter |
Specificatie |
| Basismateriaal |
RO4725JXR |
| Aantal lagen |
2-laags |
| Afmetingen printplaat |
53mm x 79 mm=1ST, +/- 0,15mm |
| Minimum spoor/ruimte |
4/7 mils |
| Minimale gatgrootte |
0,3 mm |
| Blinde vias |
Nee |
| Afwerking dikte printplaat |
0,8 mm |
| Afwerking Cu Gewicht |
1oz (1,4 mils) buitenlagen |
| Via plating dikte |
20 μm |
| Oppervlakte afwerking |
Dompelgoud |
| Bovenzijde zeefdruk |
Nee |
| Onderzijde zeefdruk |
Nee |
| Bovenzijde soldeermasker |
Nee |
| Onderzijde soldeermasker |
Nee |
| Elektrische test |
100% getest vóór verzending |
Materiaalsamenstelling & Kostenvoordeel
Rogers RO4725JXR koolwaterstof/keramiek/geweven glas antennekwaliteit laminaten zijn een betrouwbaar, goedkoop alternatief voor conventionele PTFE-gebaseerde laminaten.
Verwerkingscompatibiliteit
De harsystemen van RO4725JXR diëlektrische materialen bieden de nodige eigenschappen voor ideale antenneprestaties. RO4725JXR antennekwaliteit laminaten zijn volledig compatibel met conventionele FR-4 en hoge temperatuur loodvrije soldeerprocessen. Deze materialen vereisen niet de speciale behandeling die nodig is voor traditionele PTFE-gebaseerde laminaten voor voorbereiding van doorlopende gaten. RO4725JXR laminaten zijn een betaalbaar alternatief voor conventionele PTFE-gebaseerde antennematerialen, waardoor ontwerpers kosten en prestaties kunnen optimaliseren.
Elektrische & Mechanische Eigenschappen
RO4725JXR laminaten hebben de mechanische en elektrische eigenschappen die antenne-ontwerpers nodig hebben. De laminaten hebben een diëlektrische constante (Dk) van 2,55 en een verliestangens (Df) van 0,0022 gemeten bij 2,5 GHz bij gebruik van LoPro? Reverse Treated EDC Foil. Deze waarden stellen antenne-ontwerpers in staat aanzienlijke winstwaarden te realiseren en tegelijkertijd signaalverlies te minimaliseren. Materialen zijn beschikbaar met een aangetoonde lage PIM-prestatie, met waarden beter dan -160 dBc (43dBm 1.900MHz signaal).
Belangrijkste kenmerken
-Diëlektrische constante van DK 2,55 +/-0,05 bij 10 GHz/23°C
-Dissipatiefactor van 0,0026 bij 10 GHz/23°C en 0,0022 bij 2,5 GHz
-Uitstekende thermische coëfficiënt van diëlektrische constante +34 ppm/°C
-CTE afgestemd op koper met X-as van 13,9 ppm/°C, Y-as van 19 ppm/°C, Z-as van 25,6 ppm/°C
-Hoge Tg-waarde van >280 °C
-Perfecte PIM-waarde van -166 dBC
Voordelen
-Laagverlies diëlektricum met dunne folie
-Laag invoegverlies
-Dk afgestemd op standaard PTFE-gebaseerde antenne-aanbiedingen
-Verminderde passieve intermodulatie (PIM)
-Consistente circuitprestaties
Waar kan het worden gebruikt?
De unieke eigenschappen van RO4725JXR maken deze PCB geschikt voor een reeks toepassingen:
-Antennes voor cellulaire basisstations
-Naleving & Beschikbaarheid
Deze PCB voldoet aan de strenge IPC-Class-2-normen, wat zorgt voor consistente kwaliteit en betrouwbaarheid. Het type artwork dat wordt geleverd is Gerber RS-274-X voor naadloze productie-integratie.
We bieden wereldwijde beschikbaarheid, waardoor deze hoogwaardige PCB toegankelijk is voor ingenieurs en fabrikanten in alle regio's.
Kies deze PCB voor een oplossing die zowel kwaliteit als waarde levert.
