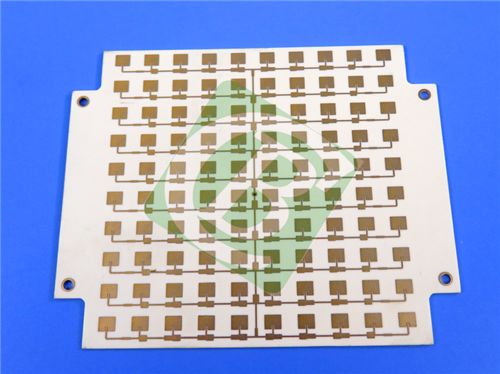

Introductie van onze high-frequency dubbellaagse stijve PCB, precisie-ontworpen met behulp van RO4003C laminaat. Deze geavanceerde PCB-oplossing levert uitzonderlijke elektrische prestaties met FR-4-achtige verwerkbaarheid, waardoor het de ideale keuze is voor cellulaire basisstations, radar in de auto-industrie en RF-identificatiesystemen.
De stack-up van deze PCB bestaat uit:
- Koperlaag 1: 35 μm (1oz)
- RO4003C Kern: 0,406 mm (16 mil)
- Koperlaag 2: 35 μm (1oz)
PCB details
| Parameter |
Specificatie |
| Basismateriaal |
RO4003C |
| Aantal lagen |
2 lagen |
| Afmetingen printplaat |
38,8 mm x 52,4 mm (±0,15 mm) |
| Minimum spoor/ruimte |
5/5 mils |
| Minimale gatgrootte |
0,2 mm |
| Blinde vias |
Nee |
| Afwerking dikte printplaat |
0,5 mm |
| Afwerking Cu gewicht |
1oz (1,4 mils) |
| Via plating dikte |
20 μm |
| Oppervlakteafwerking |
Dompelgoud |
| Bovenzijde zeefdruk |
Zwart |
| Onderzijde zeefdruk |
Nee |
| Bovenzijde soldeermasker |
Nee |
| Onderzijde soldeermasker |
Nee |
| Elektrische test |
100% getest vóór verzending |
Kenmerken en voordelen van RO4003C materiaal
Diëlektrische eigenschappen
RO4003C laminaat vertoont een stabiele diëlektrische constante van 3,38 (±0,05 bij 10 GHz), wat consistente signaalprestaties biedt voor kostengevoelige RF-toepassingen.
Lage verlieskarakteristieken
Met een dissipatiefactor van 0,0027 bij 10 GHz minimaliseert RO4003C energieverlies en behoudt het tegelijkertijd de verwerkingsvoordelen van FR-4.
Thermische prestaties
De CTE-waarden voor RO4003C zijn geoptimaliseerd voor betrouwbaarheid:
- X-as: 11 ppm/°C
- Y-as: 14 ppm/°C
- Z-as: 46 ppm/°C
Extra voordelen
- Geen speciale behandelingen voor doorlopende gaten vereist
- Lage vochtopname (0,06%)
- Hoge Tg >280°C (536°F)
- Standaard FR-4 verwerking
- Kosteneffectieve volumeproductie
Typische toepassingen
- Antennes voor cellulaire basisstations
- Radarsensoren voor de auto-industrie
- RF-identificatietags
- Satelliet LNB-componenten
- Draadloze infrastructuur
- Microgolfcommunicatiesystemen
Kwaliteitsborging:
100% elektrische test (continuïteit/isolatie)
Geautomatiseerde optische inspectie (AOI)
IPC-6012 Klasse 2 compliant
RoHS-conforme materialen
Loodvrije assemblage compatibel
Conclusie
Deze 2-laags RO4003C PCB biedt een optimale balans tussen RF-prestaties en productie-efficiëntie voor toepassingen met grote volumes. Met zijn elektrische eigenschappen van microgolfkwaliteit en standaard verwerkingsvoordelen, vertegenwoordigt het een uitstekende keuze voor ingenieurs die kosteneffectieve draadloze oplossingen ontwikkelen. Ons technisch team staat klaar om uw specifieke toepassingsvereisten te ondersteunen - neem vandaag nog contact met ons op om uw vereisten te bespreken of een bestelling te plaatsen.
