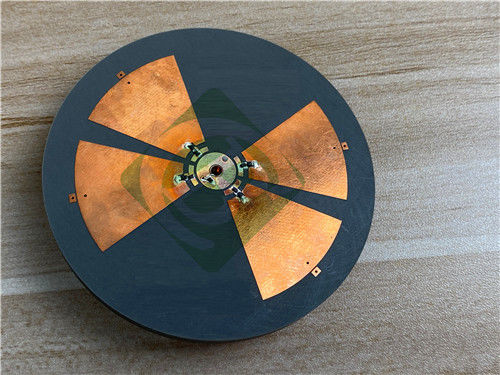

Deze 4-laag printplaat (PCB) is vervaardigd met RT/duroid 5880 en RO4450F materialen.waardoor het ideaal is voor geavanceerde telecommunicatie- en radarsystemen.
Materiële samenstelling
De basismaterialen van dit PCB zijn RT/duroïde 5880 en RO4450F:
-NT1vervoerEen PTFE-composit versterkt met glasmicrofibers, bekend om zijn uniforme dielectrische eigenschappen en lage verliezen bij hoge frequenties.
-RO4450F:Een bindlaag die het RT/duroïde materiaal aanvult en de algemene prestaties verbetert.
PCB-specificatie
| Parameter |
Specificatie |
| Basismateriaal |
RT-droid 5880 / RO4450F |
| Aantal lagen |
4 Lagen koper |
| Afmetingen van het bord |
50 mm x 60 mm ± 0,15 mm |
| Minimaal spoor/ruimte |
5/7 mils |
| Minimale grootte van het gat |
0.45mm |
| Blinde weg |
Boven - binnenste laag 3 |
| Afgewerkte plaatdikte |
3.0 mm |
| Afgewerkte cu-gewicht |
1 oz (1,4 ml) voor buitenste/binnenste lagen |
| Via de dikte van de bekleding |
20 μm |
| Oppervlakte afwerking |
OSP |
| Hoogste zijdeplaat |
- Nee, niet echt. |
| Onderste zijdeplaat |
- Nee, niet echt. |
| Top Solder Mask |
- Nee, niet echt. |
| Onderste soldeermasker |
- Nee, niet echt. |
| Elektrische tests |
100% elektrische test vóór verzending |
Kunstwerk en naleving
De afbeeldingen voor dit PCB zijn in het Gerber RS-274-X-formaat, dat in de industrie algemeen wordt geaccepteerd.Naleving van de IPC-klasse-2-normen garandeert dat de PCB voldoet aan strenge kwaliteitsnormen voor betrouwbaarheid en prestatiesDeze naleving is van cruciaal belang voor toepassingen waarbij falen geen optie is.
Wereldwijde beschikbaarheid
Deze geavanceerde vierlaagse PCB is wereldwijd verkrijgbaar, waardoor het toegankelijk is voor verschillende industrieën en toepassingen.
Inleiding tot RT/duroid 5880
RT/duroid 5880 is speciaal ontworpen voor hoogfrequente toepassingen.
- Dielectrische constante: 2.2 met een strakke tolerantie van 0,02 bij 10 GHz/23°C
- Dissipatiefactor: 0,0009 bij 10 GHz
- Temperatuurcoëfficiënt van dielectrische constante (TCDk): -125 ppm/°C
- Lage vochtopname: 0,02%
- CTE: 31 ppm/°C (X-as), 48 ppm/°C (Y-as), 237 ppm/°C (Z-as)
Deze eigenschappen zorgen ervoor dat RT/duroid 5880 een uitstekende elektrische prestatie behoudt in een breed frequentiebereik, waardoor het geschikt is voor Ku-band- en millimetergolftoepassingen.
Voordelen van RT/duroïde 5880
1Uniforme elektrische eigenschappen: de dielectrische constante blijft consistent over verschillende panelen heen, wat cruciaal is voor hoogfrequente toepassingen.
2Gemakkelijk te bewerken: RT/duroid 5880 kan gemakkelijk worden gesneden en gevormd, waardoor nauwkeurige ontwerpplanning mogelijk is.
3Chemische weerstand: het is bestand tegen oplosmiddelen en reagentia die gewoonlijk worden gebruikt bij de productie van PCB's, waardoor duurzaamheid en levensduur worden gewaarborgd.
4Ideaal voor vochtrijke omgevingen: de lage vochtopname maakt het geschikt voor toepassingen met een hoge vochtigheid.
Toepassingen
Deze vierlagige PCB is bijzonder geschikt voor verschillende hightech toepassingen, waaronder:
- Commerciële breedbandantennes voor luchtvaartmaatschappijen: betrouwbare communicatie tijdens de vlucht.
- Microstrip- en Stripline-circuits: veel gebruikt in RF-toepassingen waar de ruimte beperkt is.
- Millimetergolftoepassingen: essentieel voor geavanceerde technologieën zoals 5G en verder.
- Radarsystemen: cruciaal voor navigatie- en richtingssystemen voor militaire en civiele toepassingen.
- Leidssystemen: gebruikt in nauwkeurige navigatietechnologieën.
- Point-to-point digitale radio-antennen: die een snelle gegevensoverdracht mogelijk maken.
Conclusies
Het 4-laagse PCB dat is geconstrueerd met RT/duroid 5880 en RO4450F is een belangrijke vooruitgang in PCB-technologie.maakt het een ideale keuze voor moderne elektronische toepassingen die betrouwbaarheid en precisie vereisenMet zijn wereldwijde beschikbaarheid en naleving van strenge kwaliteitsnormen is dit PCB klaar om de uitdagingen van de hedendaagse hightech-omgeving aan te gaan.
