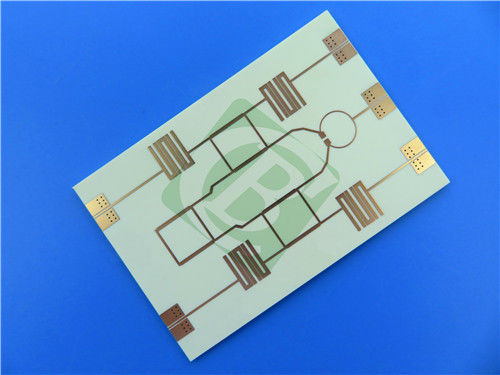

Dit pcb is een hoogwaardige twee-laag printplaat gemaakt van geavanceerd RO4533 materiaal.voldoen aan strenge specificaties om een gecontroleerde dielectrische constante en een lage verliesprestatie te garanderen, waardoor het ideaal is voor mobiele infrastructuur en antenne-toepassingen.
PCB-stapeling
De stapel van het PCB is als volgt opgebouwd:
- Koperlaag 1: 35 μm
- Rogers 4533 Core: 0,508 mm (20 mil)
- Koperlaag 2: 35 μm
Deze configuratie zorgt voor optimale prestaties en behoudt de structurele integriteit.
PCB-specificatie
| Parameter |
Specificatie |
| Basismateriaal |
RO4533 |
| Aantal lagen |
2 lagen |
| Afmetingen van het bord |
52 mm x 35 mm ± 0,15 mm |
| Minimaal spoor/ruimte |
4/7 ml |
| Minimale grootte van het gat |
0.3 mm |
| Blinde weg |
- Nee, niet echt. |
| Afgewerkte plaatdikte |
0.6mm |
| Afgewerkte cu-gewicht |
1 oz (1,4 ml) buitenste lagen |
| Via de dikte van de bekleding |
20 μm |
| Oppervlakte afwerking |
Onderdompelingsgoud |
| Hoogste zijdeplaat |
Wit |
| Onderste zijdeplaat |
- Nee, niet echt. |
| Top Solder Mask |
Groen |
| Onderste soldeermasker |
- Nee, niet echt. |
| Elektrische tests |
100% elektrische test vóór verzending |
Kunstwerken en kwaliteitsnormen
De PCB-afbeeldingen worden geleverd in het Gerber RS-274-X-formaat, dat voldoet aan de IPC-Klasse-2-kwaliteitsnormen.
Wereldwijde beschikbaarheid
Deze hoogwaardige PCB's zijn wereldwijd verkrijgbaar, waardoor ze een ideale keuze zijn voor verschillende toepassingen in verschillende industrieën.
Inleiding tot RO4533
Rogers RO4533 laminaat is bekend om zijn keramische, glasversterkte koolwaterstofcompositie.van cruciaal belang voor microstrip-antenne-toepassingenDe belangrijkste kenmerken zijn:
- Dielectrische constante (Dk): 3,3 bij 10 GHz
- Dissipatiefactor: 0,0025 bij 10 GHz
- Warmtegeleidbaarheid: 0,6 W/mK
- Temperatuur van het glas (Tg): > 280°C
Dit materiaal is een betaalbaar alternatief voor traditionele PTFE-materialen, waardoor ontwerpers zowel de kosten als de prestaties kunnen optimaliseren.
Voordelen
Het RO4533-materiaal biedt talrijke voordelen:
- lage verliezen en lage dielektrische constante geschikt voor een breed scala van toepassingen
- Compatibiliteit met conventionele PCB-productieprocessen
- Uitstekende dimensionale stabiliteit voor een hoger rendement op grotere panelen
- Eenvormige mechanische eigenschappen die de integriteit behouden tijdens de behandeling
- Hoge thermische geleidbaarheid voor verbeterde vermogenshandeling
Typische toepassingen
Dit PCB met twee lagen is vooral geschikt voor:
- antennes van basisstations voor cellulaire infrastructuur
- WiMAX-antennennetwerken
Conclusies
Het 2-lagig PCB met RO4533 is ontworpen voor hoogwaardige toepassingen, met name in telecommunicatie en antenntechnologie.strenge kwaliteitsnormen, en de wereldwijde beschikbaarheid maken het een uitstekende keuze voor moderne elektronische ontwerpen.
