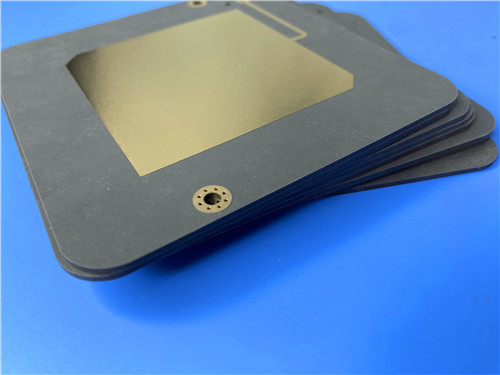

Deze PCB is gebouwd met behulp van RT/duroid 5880 en RO4450F, die beide bekend staan om hun superieure elektrische eigenschappen.
- RT/duroid 5880 is een hoogfrequent laminaat samengesteld uit PTFE (Polytetrafluorethyleen) versterkt met glasmicrovezels. De diëlektrische constante blijft uniform over verschillende frequenties, waardoor het ideaal is voor toepassingen die consistente prestaties vereisen.
- RO4450F wordt gebruikt als een hechtlaag, die extra sterkte en thermische stabiliteit biedt aan de PCB-structuur.
Belangrijkste specificaties
- Afmetingen: 49,1 mm x 43,2 mm (±0,15 mm)
- Aantal lagen: 3 lagen
- Minimum spoor/ruimte: 5/7 mils
- Minimale gatgrootte: 0,4 mm
- Afgewerkte borddikte: 3,3 mm
- Afgewerkt kopergewicht: 1oz (1,4 mils) op zowel de buiten- als binnenlagen
- Via-plating dikte: 20 μm
- Oppervlakteafwerking: Immersion Gold
- Testen: 100% elektrisch testen wordt uitgevoerd voorafgaand aan verzending om kwaliteit en betrouwbaarheid te garanderen.
Voordelen van RT/duroid 5880
Het gebruik van RT/duroid 5880 biedt talrijke voordelen:
- Uniforme elektrische eigenschappen: De diëlektrische constante van RT/duroid 5880 wordt nauwkeurig gecontroleerd, met een typische waarde van 2,2 (±0,02 bij 10 GHz). Deze consistentie is cruciaal voor hoogfrequente toepassingen.
- Lage dissipatiefactor: Bij 10 GHz is de dissipatiefactor een indrukwekkende 0,0009, waardoor signaalverlies wordt geminimaliseerd en de algehele prestaties worden verbeterd.
- Weerstand tegen omgevingsfactoren: Het materiaal is bestand tegen oplosmiddelen en reagentia, waardoor het geschikt is voor diverse productieprocessen.
- Thermische stabiliteit: Met een lage temperatuurcoëfficiënt van diëlektrische constante (TCDk) van -125 ppm/°C kan deze PCB prestaties behouden over een breed temperatuurbereik.
| RT/duroid 5880 Typische waarde |
| Eigenschap |
RT/duroid 5880 |
Richting |
Eenheden |
Conditie |
Testmethode |
| Diëlektrische constante,εProces |
2.20
2.20±0.02 spec. |
Z |
N/A |
C24/23/50
C24/23/50 |
1 MHz IPC-TM-650 2.5.5.3
10 GHz IPC-TM 2.5.5.5 |
| Diëlektrische constante,εOntwerp |
2.2 |
Z |
N/A |
8GHz tot 40 GHz |
Differentiële faselengtemethode |
| Dissipatiefactor,tanδ |
0.0004
0.0009 |
Z |
N/A |
C24/23/50
C24/23/50 |
1 MHz IPC-TM-650 2.5.5.3
10 GHz IPC-TM 2.5.5.5 |
| Thermische coëfficiënt van ε |
-125 |
Z |
ppm/℃ |
-50℃tot 150℃ |
IPC-TM-650 2.5.5.5 |
| Volumeweerstand |
2 x 107 |
Z |
Mohm cm |
C/96/35/90 |
ASTM D 257 |
| Oppervlakteweerstand |
3 x 107 |
Z |
Mohm |
C/96/35/90 |
ASTM D 257 |
| Specifieke warmte |
0.96(0.23) |
N/A |
j/g/k
(cal/g/c) |
N/A |
Berekend |
| Trekmodulus |
Test bij 23℃ |
Test bij 100℃ |
N/A |
MPa(kpsi) |
A |
ASTM D 638 |
| 1070(156) |
450(65) |
X |
| 860(125) |
380(55) |
Y |
| Ultieme spanning |
29(4.2) |
20(2.9) |
X |
| 27(3.9) |
18(2.6) |
Y |
| Ultieme rek |
6 |
7.2 |
X |
% |
| 4.9 |
5.8 |
Y |
| Compressiemodulus |
710(103) |
500(73) |
X |
MPa(kpsi) |
A |
ASTM D 695 |
| 710(103) |
500(73) |
Y |
| 940(136) |
670(97) |
Z |
| Ultieme spanning |
27(3.9) |
22(3.2) |
X |
| 29(5.3) |
21(3.1) |
Y |
| 52(7.5) |
43(6.3) |
Z |
| Ultieme rek |
8.5 |
8.4 |
X |
% |
| 7.7 |
7.8 |
Y |
| 12.5 |
17.6 |
Z |
| Vocht absorptie |
0.02 |
N/A |
% |
0.62"(1.6mm) D48/50 |
ASTM D 570 |
| Thermische geleidbaarheid |
0.2 |
Z |
W/m/k |
80℃ |
ASTM C 518 |
| Coëfficiënt van thermische uitzetting |
31
48
237 |
X
Y
Z |
ppm/℃ |
0-100℃ |
IPC-TM-650 2.4.41 |
| Td |
500 |
N/A |
℃ TGA |
N/A |
ASTM D 3850 |
| Dichtheid |
2.2 |
N/A |
gm/cm3 |
N/A |
ASTM D 792 |
| Koper peeling |
31.2(5.5) |
N/A |
Pli(N/mm) |
1oz(35mm)EDC folie
na solderen |
IPC-TM-650 2.4.8 |
| Ontvlambaarheid |
V-0 |
N/A |
N/A |
N/A |
UL 94 |
| Loodvrij proces compatibel |
Ja |
N/A |
N/A |
N/A |
N/A |
Toepassingen
De veelzijdigheid van deze 3-laags stijve PCB maakt hem geschikt voor een breed scala aan toepassingen, waaronder:
- Commerciële luchtvaartmaatschappij breedbandantennes: Hoge betrouwbaarheid en prestaties in communicatiesystemen.
- Microstrip- en stripline-circuits: Ideaal voor RF- en microgolftoepassingen.
- Millimetergolftoepassingen: Ondersteunt geavanceerde technologieën in telecommunicatie en radar.
- Radarsystemen: Cruciaal voor geleidingssystemen en precisietracking.
- Point-to-point digitale radioantennes: Zorgt voor duidelijke en betrouwbare verbindingen in communicatienetwerken.
Kwaliteitsborging en normen
Ons productieproces voldoet aan de IPC-Class-2-normen, waardoor wordt gegarandeerd dat elke PCB voldoet aan de hoogste kwaliteitsbenchmarks. Het gebruik van Gerber RS-274-X artwork vergemakkelijkt een precieze productie, en de implementatie van 100% elektrisch testen voorafgaand aan verzending garandeert dat alleen volledig functionele borden onze klanten bereiken.
Conclusie
RT duroid 5880 PCB staat als een bewijs van geavanceerde engineering en kwaliteitsfabricage. Met zijn uitzonderlijke elektrische eigenschappen, robuuste constructie en veelzijdigheid in verschillende toepassingen, is deze PCB een ideale keuze voor ingenieurs en ontwerpers die streven naar uitmuntendheid in hun elektronische projecten. Naarmate de technologie zich blijft ontwikkelen, blijven we ons inzetten om oplossingen te bieden die voldoen aan de steeds veranderende behoeften van de industrie.
