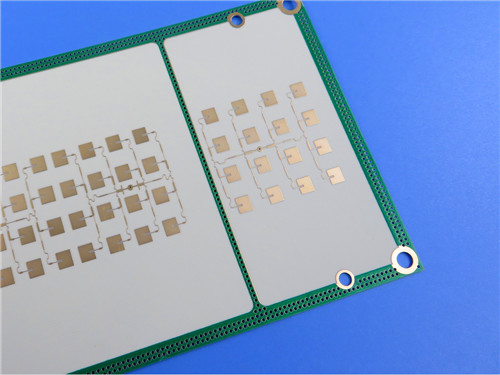

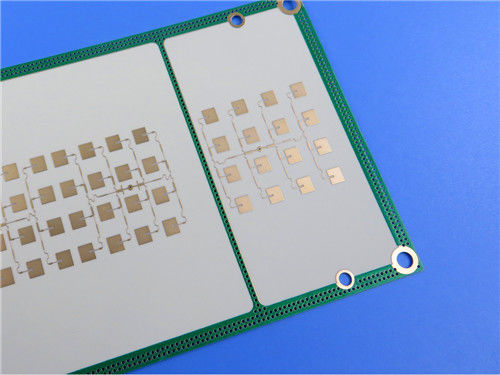

RO4830 Plus PCB Dubbelzijdig 5 mil dik Elektroless Nickel onderdompeling goud

We presenteren onze geavanceerde 2 laag PCB, zorgvuldig vervaardigd van RO4830 Plus materiaal, speciaal ontworpen voor high performance millimeter wave toepassingen.Dit PCB is ontworpen voor precisie., waardoor het een ideale keuze is voor radarsensoren voor automobiel en andere RF-toepassingen die in het bereik van 76-81 GHz werken.

Inleiding tot RO4830 Plus
RO4830 Plus is een thermovast laminaat dat de nieuwste ontwikkelingen in dielektrische materialen vertegenwoordigt.waardoor het een voorkeur keuze voor RF ontwerpersDit laminaat is zonder geweven glas, waardoor de prestatie kenmerken worden verbeterd, met name wat betreft insluitverlies en dielectrische stabiliteit.

Belangrijkste materiaal eigenschappen
- Dielectrische constante: ongeveer 3,03 bij 77 GHz, die een stabiele elektrische prestatie biedt.


- Dissipatiefactor: een indrukwekkende 0,0015 bij 10 GHz, waardoor minimaal signaalverlies wordt gewaarborgd.


- Thermische coëfficiënt DK: -54 ppm/°C, waarbij de prestaties over een breed temperatuurbereik worden gehandhaafd.


- Glasovergangstemperatuur (Tg): 285 °C, waardoor toepassingen bij hoge temperaturen mogelijk zijn.


- Vochtabsorptie: laag op 0,02%, waardoor de betrouwbaarheid onder verschillende omgevingsomstandigheden wordt gewaarborgd.

PCB-specificaties
Deze PCB heeft een constructie met de volgende specificaties:

- Basismateriaal: RO4830 Plus thermovast laminaat
- Aantal lagen: 2 lagen
- Afmetingen van het bord: 45 mm x 55 mm, met een tolerantie van +/- 0,15 mm
- Afgeronde platendikte: 0,2 mm
- Afgewerkte koperen gewicht: 1 oz (1,4 ml) op de buitenste lagen
- Minimum spoor/ruimte: 4/5 mil, waardoor ingewikkelde schakelingen mogelijk zijn.
- Minimum gatgrootte: 0,2 mm, zonder blinde vias.
- Oppervlakteafwerking: Elektroless Nickel Immersion Gold voor een betere soldeerbaarheid.
Groen bovenaan, geen soldeermasker onderaan.
Geen aan beide kanten.

Stackupconfiguratie
- Koperlaag 1: 35 μm
- RO4830 Plus Core: 5 mil (0,127 mm)
- Koperlaag 2: 35 μm

Voordelen van het RO4830 Plus PCB

1. Superieure High-Frequency prestaties
Het RO4830 Plus-laminaat is geoptimaliseerd voor werking bij 77 GHz en biedt een laag invoegverlies van slechts 1,5 dB/inch, waardoor het ideaal is voor hoogfrequente communicatie en radartoepassingen.

2Verbeterde thermische stabiliteit
Met een Tg van 285 °C kan dit PCB hoge temperaturen weerstaan, waardoor het betrouwbaar is in veeleisende omgevingen.

3. Kosteneffectieve productie
Het innovatieve ontwerp van de RO4830 Plus PCB maakt een kosteneffectieve productie mogelijk met behoud van hoogwaardige prestatienormen.Dit is vooral gunstig voor bedrijven die hun productie willen opschalen zonder afbreuk te doen aan de kwaliteit.

4Uitstekende boorprestaties
De afwezigheid van geweven glas in het laminaat verbetert de capaciteit van laserboren, waardoor precieze en efficiënte productieprocessen mogelijk zijn.

5. Milieuaansprakelijkheid
RO4830 Plus PCB is PFAS-vrij en voldoet aan moderne duurzaamheidsnormen, waardoor het een verantwoorde keuze is voor milieubewuste fabrikanten.

Toepassingen

De RO4830 Plus PCB is veelzijdig en geschikt voor een breed scala aan toepassingen, waaronder:

- Automobiele radarsensoren: essentieel voor geavanceerde rijhulpsystemen (ADAS) en technologieën voor het vermijden van botsingen.

Geoptimaliseerd voor millimetergolf radar toepassingen.

- RF-voedingsnetwerken: Ondersteunende golfgeleide antennes voor verbeterde communicatie.

- Multi-chip radarontwerpen: dienen als RF-intermediate frequency (IF) -laag, waardoor complexe radarfunctionaliteiten worden vergemakkelijkt.

Conclusies

Nu de industrie zich richt op hogere frequenties en complexere toepassingen, staat de RO4830 Plus PCB als leider in het gebied van hoogwaardige PCB's.in combinatie met nauwkeurige techniek, bieden ongeëvenaarde betrouwbaarheid en prestaties in compacte ontwerpen.

Voor bedrijven die willen innoveren op het gebied van millimetergolftechnologie, biedt onze RO4830 Plus PCB een aantrekkelijke oplossing.Werk samen met ons om de geavanceerde mogelijkheden van RO4830 Plus PCB te benutten en uw technologie vooruit te helpen.
