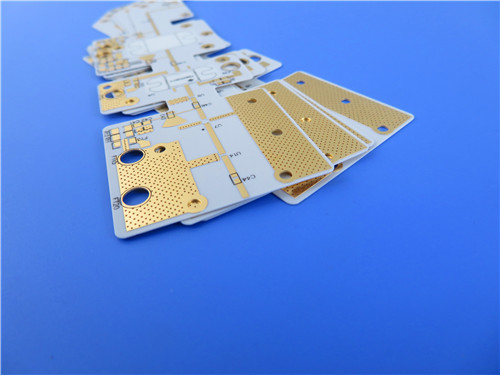

RO3003 PCB 2-laags op Rogers 10mil laminaat, Immersion Gold afwerking

Introductie van een hoogwaardige PCB, vervaardigd uit Rogers RO3003 materiaal, speciaal ontworpen voor geavanceerde RF- en microgolftoepassingen. Met afmetingen van 45 mm x 44,5 mm levert deze compacte PCB uitzonderlijke betrouwbaarheid en signaalintegriteit, waardoor het een ideale keuze is voor geavanceerde technologieën, waaronder radar in de auto-industrie en 5G draadloze infrastructuur.

Inzicht in Rogers RO3003 Materiaal

Rogers RO3003 is een met keramiek gevuld PTFE-composiet dat bekend staat om zijn uitstekende elektrische en thermische eigenschappen, waardoor het ideaal is voor commerciële microgolf- en RF-toepassingen. Het materiaal vertoont een uitstekende stabiliteit van de diëlektrische constante (Dk) over verschillende temperaturen en frequenties, waardoor de stapverandering in Dk die typisch wordt gezien in PTFE-glasmaterialen wordt geëlimineerd. Deze eigenschap is cruciaal in toepassingen zoals radar in de auto-industrie, geavanceerde bestuurdersassistentiesystemen (ADAS) en 5G draadloze infrastructuur, waar consistente prestaties van het grootste belang zijn.

Belangrijkste Materiaaleigenschappen
- Diëlektrische constante: 3 ± 0,04 bij 10 GHz/23°C
- Dissipatiefactor: 0,001 bij 10 GHz/23°C
- Thermische geleidbaarheid: 0,5 W/mK
- Vocht absorptie: 0,04%
- Coëfficiënt van thermische uitzetting: -55 tot 288 °C met lage uitzettingscoëfficiënten in de X-, Y- en Z-assen

Constructiedetails
Deze 2-laags PCB heeft een stijve constructie met de volgende specificaties:

- Basismateriaal: Rogers RO3003
- Aantal lagen: 2
- Afmetingen printplaat: 45 mm x 44,5 mm
- Afgewerkte printplaatdikte: 0,3 mm
- Afgewerkt kopergewicht: 1 oz (1,4 mils) op buitenlagen
- Minimale spoor/ruimte: 4/4 mils
- Minimale gatgrootte: 0,3 mm (geen blinde vias)
- Via-platingdikte: 20 μm
- Oppervlakteafwerking: Immersion Gold
- Zeefdruk: Zwart aan de bovenkant; geen zeefdruk aan de onderkant

Voordelen van onze RO3003 PCB

1. Hoogfrequentieprestaties
Het lage diëlektrische verlies van het RO3003-materiaal maakt het mogelijk dat de PCB effectief functioneert in hoogfrequente toepassingen, tot wel 77 GHz. Dit maakt het een uitstekende keuze voor RF-toepassingen waar signaalintegriteit cruciaal is.

2. Thermische stabiliteit
Met een thermische geleidbaarheid van 0,5 W/mK en een Td groter dan 500°C, kan onze PCB extreme temperaturen weerstaan zonder de prestaties in gevaar te brengen. Dit is essentieel voor toepassingen die fluctuerende thermische omstandigheden ervaren.

3. Dimensionale stabiliteit
De lage in-vlak uitzettingscoëfficiënt van het materiaal zorgt ervoor dat de PCB zijn integriteit en prestaties behoudt, zelfs bij temperatuurveranderingen. Deze betrouwbaarheid is cruciaal voor oppervlakgemonteerde assemblages die gevoelig zijn voor thermische variaties.

4. Kosteneffectieve productie
Onze PCB is ontworpen voor volumeproductie en biedt economische laminaatprijzen met behoud van hoge normen voor kwaliteit en betrouwbaarheid. Dit maakt het een aantrekkelijke keuze voor bedrijven die hun productie willen opschalen zonder de prestaties op te offeren.

Typische Toepassingen

Rogers RO3003 PCB is veelzijdig en geschikt voor verschillende toepassingen, waaronder:

- Automotive radarsystemen: Essentieel voor geavanceerde bestuurdersassistentiesystemen en technologieën voor het voorkomen van aanrijdingen.

- GPS-antennes: Zorgt voor nauwkeurige locatietracking in verschillende apparaten.

- Mobiele telecommunicatie: Ondersteunt eindversterkers en antennes voor robuuste communicatienetwerken.

- Draadloze communicatie: Ideaal voor patch-antennes en andere draadloze technologieën.

- Directe uitzending via satelliet: Zorgt voor betrouwbare signaaloverdracht voor satellietcommunicatie.

- Externe meteruitlezers: Faciliteert efficiënte gegevensverzameling in nutsbedrijven.

- Voedingsbackplanes: Ondersteunt stroomverdeling in complexe elektronische systemen.

Conclusie

Nu de industrieën zich blijven ontwikkelen naar hogere frequenties en complexere toepassingen, staat de Rogers RO3003 PCB aan de top van de PCB-technologie. Door hoogwaardige materialen te combineren met een zorgvuldige constructie, biedt deze PCB ongeëvenaarde betrouwbaarheid en efficiëntie in een compact ontwerp.

Neem voor verdere vragen of om een bestelling te plaatsen contact op met ons verkoopteam. Laat ons u helpen uw hoogfrequentieprestatiedoelen te bereiken met onze PCB-oplossingen.
