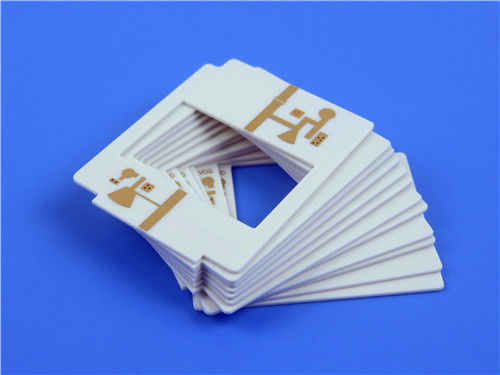

Dubbelzijdig PCB TMM10i 25mil 0,7 mm dik puur goud voor superieure soldeerresultaten

We introduceren een hoogwaardig dubbelzijdig PCB, zorgvuldig ontworpen met TMM10i materiaal, ontworpen voor RF en microgolf toepassingen.Dit bord is gebouwd om te voldoen aan de strenge eisen van moderne elektronica, waardoor betrouwbaarheid en prestaties worden gewaarborgd in verschillende hoogfrequente toepassingen.

Details van de bouw

Dit dubbelzijdige PCB is vervaardigd met TMM10i, een hoogwaardig thermovast polymeercomposite dat speciaal is ontworpen voor veeleisende toepassingen.met een tolerantie van ±0.15mm, zorgt voor precisie in afmetingen cruciaal voor complexe ontwerpen.

- Aantal lagen: dubbelzijdig


- Minimum spoor/ruimte: 5/5 mil, waardoor compacte ontwerp layouts mogelijk zijn.


- Minimum gatgrootte: 0,3 mm, waardoor verschillende onderdelen gemakkelijker kunnen worden geplaatst.


- Afgeronde platendikte: 0,7 mm, wat bijdraagt aan een lichtgewicht ontwerp.


- Afgerond kopergewicht: 1 oz (1,4 mils) op de buitenste lagen, waardoor een adequate stroombehandeling wordt gewaarborgd.


- Via Plating Thickness: 20 μm, waardoor de betrouwbaarheid van elektrische verbindingen wordt verbeterd.


- Oppervlakteafwerking: puur goud (geen nikkel onder het goud), met uitstekende geleidbaarheid en oxidatiebestandheid.


- Elektrische tests: 100% elektrische tests worden vóór verzending uitgevoerd om de kwaliteit van het product te garanderen.

PCB-stapeling

De stapel van dit PCB bestaat uit twee koperschichten met een Rogers TMM10i-kern, ontworpen voor optimale prestaties:


- Koperlaag 1: 35 μm
- Rogers TMM10i Core: 0.635 mm (25 mils)
- Koperlaag 2: 35 μm

Kwaliteitsborging

Onze PCB's worden geproduceerd in overeenstemming met IPC-Klasse-2-normen, zodat ze voldoen aan de maatstaven van de industrie voor betrouwbaarheid en prestaties.Elk apparaat ondergaat strenge elektrische tests om de functionaliteit te verifiëren voor verzending., waardoor het risico op gebreken tot een minimum wordt beperkt en de klanttevredenheid wordt gewaarborgd.

Materiële kenmerken

TMM10i Kenmerken

Rogers TMM10i materiaal staat bekend om zijn uitstekende elektrische prestaties, waardoor het ideaal is voor hoogfrequente toepassingen.


- Dielectrische constante (Dk): 9,80 ± 0.245


- Dissipatiefactor: 0,0020 bij 10 GHz, waardoor signaalverlies tot een minimum wordt beperkt.


- Thermische coëfficiënt Dk: -43 ppm/°K, waardoor de stabiliteit bij verschillende temperaturen wordt gewaarborgd.


- Afbraaktemperatuur (Td): 425 °C (TGA), waardoor thermische weerbaarheid wordt geboden.


- Thermische geleidbaarheid: 0,76 W/mK, wat een doeltreffende warmteafvoer mogelijk maakt.

Voordelen van TMM10i-materiaal

Het gebruik van TMM10i biedt verschillende voordelen:


- Mechanische stabiliteit: de eigenschappen van het materiaal weerstaan kruipen en koude stroming, waardoor de structurele integriteit in de loop van de tijd wordt gewaarborgd.


- Chemische weerstand: de weerstand tegen chemische stoffen in het proces vermindert de schade tijdens de fabricage, waardoor de duurzaamheid wordt verhoogd.


- Vereenvoudigde verwerking: er is geen natriumnaftanaatbehandeling vereist voor elektroless plating, waardoor de productieprocessen worden gestroomlijnd.


- Betrouwbare draadbinding: TMM10i is gebaseerd op een thermoset hars en ondersteunt betrouwbare draadbindingstoepassingen.

Typische toepassingen

De veelzijdigheid van dit dubbelzijdige PCB maakt het geschikt voor een breed scala aan toepassingen, waaronder:


- RF- en microgolfcircuits: ideaal voor versterkers, filters en koppelingen.


- Satellietcommunicatiesystemen: ontworpen om te kunnen weerstaan aan de strengheid van ruimte toepassingen.


- Global Positioning Systems antennes: geoptimaliseerd voor nauwkeurige navigatie.


- Patch antennes en dielektrische polarisatoren: effectief voor signaaltransmissie en ontvangst.


- Chip-testers: betrouwbare prestaties in testomgevingen.

Beschikbaarheid

Deze hoogwaardige PCB's zijn wereldwijd verkrijgbaar en zorgen voor toegankelijkheid voor klanten die geavanceerde oplossingen voor hun elektronische ontwerpen zoeken.

Conclusies

Deze dubbelzijdige PCB, gemaakt van TMM10i materiaal, vertegenwoordigt een uitzonderlijke combinatie van betrouwbaarheid, prestaties en veelzijdigheid.het is perfect geschikt voor een breed scala aan veeleisende toepassingen in de elektronica-industrieDoor onze PCB te kiezen, kunnen klanten er zeker van zijn dat hun projecten gebruik maken van geavanceerde technologie en bewezen betrouwbaarheid..
