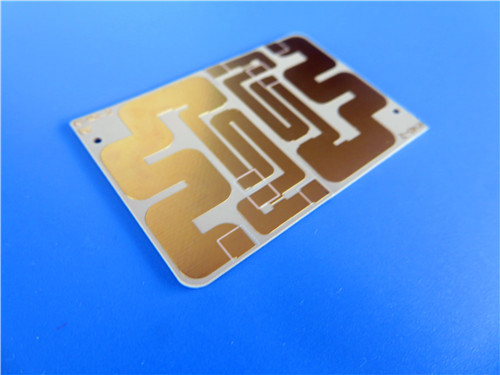

2 laag pcb gebouwd op TC600 laminaat 60mil onderdompeling goud afwerking

Met onze nieuw verschenen TC600 Double-Sided PCB, ontworpen om te voldoen aan de hoge prestatie eisen van moderne elektronische toepassingen.Deze PCB biedt uitzonderlijk thermisch beheer en betrouwbaarheid, waardoor het ideaal is voor een verscheidenheid aan toepassingen met hoge frequentie en hoge vermogen.

Premium basismateriaal: TC600
Dit TC600-PCB is vervaardigd met Rogers TC600-laminaat, dat bestaat uit PTFE, thermisch geleidende keramische vulstoffen en geweven glasversterking.Dit geavanceerde composietmateriaal is ontworpen om de warmteoverdracht te verbeteren en dielektrisch verlies te minimaliseren, wat resulteert in een betere prestatie in hoogfrequente toepassingen.

Aantal lagen en afmetingen
Deze PCB heeft een tweeslachtige constructie, die de functionaliteit maximaliseert terwijl de ruimte wordt geoptimaliseerd.dit pcb is veelzijdig genoeg voor verschillende elektronische apparaten.

Specificaties voor sporen en gaten
Het bord is ontworpen met een minimale spoor- en ruimte van 4/5 mils, waardoor precieze schakelingen worden gewaarborgd.de structurele integriteit en betrouwbaarheid te waarborgen;.

Koperlagen en oppervlakteafwerking
Dit PCB bestaat uit twee koperschichten, elk bestaande uit 18 μm koper en een extra 17 μm bekleding.De onderdompeling van het oppervlak met goud verbetert de soldeerbaarheid en biedt een uitstekende bescherming tegen oxidatie.

Kwaliteitsborging
Elk bord ondergaat vóór verzending een strenge elektrische test van 100%, die de naleving van de kwaliteitsnormen van IPC-Klasse 2 garandeert en de betrouwbaarheid voor verschillende toepassingen garandeert.

Technische kenmerken

Dielectrische eigenschappen
Het TC600-laminaat vertoont een dielectrische constante (Dk) van 6,15 bij zowel 1,8 MHz als 10 GHz.met name in RF-toepassingen.

Thermisch beheer
Met een thermische geleidbaarheid van 1,1 W/mK is het TC600 PCB uitstekend in warmteafvoer, waardoor het ideaal is voor toepassingen met een hoog vermogen.0020 bij 10 GHz ◄ draagt verder bij tot een efficiënt thermisch beheer.

Stabiliteit bij temperatuur
Het TC600-PCB behoudt een stabiele Dk over een breed temperatuurbereik van -40 °C tot 140 °C, met een lage coëfficiënt van thermische uitbreiding (CTE) van 9 ppm/°C op de X/Y-as en 35 ppm/°C op de Z-as.Deze stabiliteit is van cruciaal belang voor het minimaliseren van de spanning op de soldeerslijpen, waardoor de levensduur en betrouwbaarheid van het PCB wordt verbeterd.

Voordelen van het PCB TC600

1. Groottevermindering: TC600-PCB maakt een kleinere voetafdruk mogelijk in vergelijking met lagere Dk-substraten, waardoor compacter ontwerpen mogelijk zijn.

2Verbeterde efficiëntie: Door de warmteopwekking te verminderen door het minimaliseren van de verliezen van de transmissielinie, verbetert het PCB de algehele efficiëntie, cruciaal voor toepassingen met hoge prestaties.

3Verbeterde betrouwbaarheid: Verbeterde verwerkingsmogelijkheden en CTE-matching zorgen voor low-stress soldeerslijpen, waardoor het PCB zeer betrouwbaar is in veeleisende omgevingen.

Toepassingen

TC600 PCB is veelzijdig en geschikt voor een reeks toepassingen, waaronder:

- Versterkers: essentieel voor het maximaliseren van de signaalsterkte in communicatieapparaten.


- Filters en koppelers: worden gebruikt in RF-toepassingen om frequentiesignalen effectief te beheren.


- Mikrogolfcombinatoren en vermogensafdelers: cruciaal voor een efficiënte signaalverwerking in geavanceerde communicatiesystemen, met name in de avionica.


- Kleine voetafdrukantennen: ideaal voor toepassingen die compacte ontwerpen vereisen, zoals GPS- en handheld RFID-leesantennen.


- Digitale audio-omroep (DAB) antennes: ideaal voor satellietradio-toepassingen, die zorgen voor een hoge kwaliteit van audio-overdracht.

Conclusies

TC600 Double-Sided PCB is een belangrijke vooruitgang in PCB-technologie, ontworpen om te voldoen aan de strenge eisen van moderne elektronica.en robuuste testen, is dit PCB klaar om de prestatienormen in verschillende hoogfrequente toepassingen te verhogen.

Ingenieurs en fabrikanten kunnen erop vertrouwen dat het TC600-PCB betrouwbaarheid, efficiëntie en innovatie biedt, waardoor de weg vrijgaat voor de volgende generatie elektronische apparaten.
