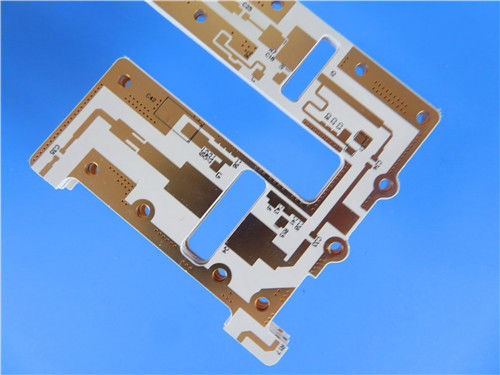

Double-sided PCB op TC350 materiaal 60mil 2OZ met 1,6mm dikte en ENIG afwerking

MOQ:	1 PCS
Prijs:	USD9.99-99.99/PCS
Standaardverpakking:	Vacuümzakken+kartonnen
Leveringstermijn:	8-9 werkdagen
Betalingswijze:	T/T
Toeleveringskapaciteit:	5000 stuks per maand

Details Informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst

China

Merknaam

Bicheng

Certificering

UL, ISO9001, IATF16949

PCB-materiaal:

TC350 Core - 1,524 mm (60mil)

Aantal lagen:

2-laag

PCB-grootte:

320 mm x 80 mm = 1 PCS, +/- 0,15 mm

PCB-dikte:

1.6mm

Koperen gewicht:

1 oz (1,4 ml) binnenste/buitenste lagen

Oppervlakte afwerking:

Elektroless Nickel Immersion Gold (ENIG)

Soldeermasker:

- Nee, niet echt.

Zilkscherm:

- Nee, niet echt.

Markeren:

1.6 mm dikte dubbelzijdig PCB

TC350 Double-sided PCB

2OZ Double-sided PCB

Productbeschrijving

In het snelle technologische landschap van vandaag blijft de vraag naar hoogwaardige printplaten (PCB's) stijgen.Onze nieuw geleverde TC350 Double-Sided PCB vertegenwoordigt een belangrijke vooruitgang in PCB technologie, met een combinatie van robuuste materialen, zorgvuldig ontwerp en strenge kwaliteitsnormen.

Details van de bouw

Premium basismateriaal: TC350
De kern van dit PCB is TC350, een hoogwaardig laminaat dat bestaat uit PTFE, keramische vulstoffen en geweven glasversterking.Deze unieke combinatie biedt een uitzonderlijke warmtegeleidbaarheid en een laag inbrengverlies, waardoor het perfect is voor toepassingen die efficiëntie en betrouwbaarheid vereisen.

Aantal lagen en afmetingen
Deze PCB heeft een dubbelzijdige constructie, waardoor de ruimte wordt geoptimaliseerd en tegelijkertijd de maximale functionaliteit wordt gewaarborgd.Dit bord is ontworpen voor veelzijdigheid over een reeks van apparatenDe uiteindelijke dikte van 1,6 mm zorgt voor een ideale balans tussen duurzaamheid en prestaties.

Specificaties voor sporen en gaten
Dit PCB is ontworpen met een minimum van 6/6 millimeter, zodat de details van de circuits kunnen worden gecontroleerd.het bord behoudt de structurele integriteit terwijl het verschillende componenten onderhoudt.

Koperlagen en oppervlakteafwerking
Dit PCB bestaat uit twee koperschichten (elk 70 μm dik) en heeft een afgewerkt kopergewicht van 2 oz op de buitenste lagen, wat zorgt voor uitstekende geleidbaarheid en prestaties.De oppervlakteafwerking met elektrostatisch nikkel-onderdompelingsgoud (ENIG) biedt een superieure bescherming tegen oxidatie en verbetert de lasbaarheid.

Double-sided PCB op TC350 materiaal 60mil 2OZ met 1,6mm dikte en ENIG afwerking 0

Qualiteitsborging
Elke plaat wordt vóór verzending onderworpen aan een elektrische test van 100%, om ervoor te zorgen dat zij voldoet aan de kwaliteitsnormen van IPC-Klasse 2. Deze strenge test garandeert betrouwbaarheid en prestaties,essentieel voor elke elektronische aanvraag.

Technische kenmerken

Dielectrische prestaties
Het TC350-laminaat vertoont een dielectrische constante (Dk) van 3,5 bij meerdere frequenties (1MHz, 1,8GHz en 10GHz), naast een lage dissipatiefactor van 0,0015 bij 1MHz.Deze prestaties zijn van cruciaal belang voor het minimaliseren van signaalverlies, met name in RF-toepassingen.

Thermische stabiliteit
De coëfficiënten van thermische uitbreiding (CTE) van het bord zijn nauwkeurig afgestemd: 7 ppm/°C op de x/y-as en 23 ppm/°C op de z-as.Deze thermische stabiliteit is essentieel voor het behoud van de prestaties onder verschillende omstandigheden, met name bij hoge temperaturen.

Vochtbestendigheid
Met een vochtabsorptie van slechts 0,05% is het TC350 PCB ontworpen voor duurzaamheid, zodat milieufactoren zijn prestaties niet in gevaar brengen.

Typische eigenschappen:TC350
Vastgoed	Eenheden	Waarde	Test Merthod
1Elektrische eigenschappen
Dielektrische constante (kan afhankelijk van de dikte variëren)
@ 1 MHz	- Wat?	3.50	IPC TM-650 2.5.5.3
@1,8 GHz	- Wat?	3.50	Resonantieholte
@10 GHz	- Wat?	3.50	IPC TM-650 2.5.5.5
Dissipatiefactor
@ 1 MHz	- Wat?	0.0015	IPC TM-650 2.5.5.3
@1,8 GHz	- Wat?	0.0018	Resonantieholte
@10 GHz	- Wat?	0.0020	IPC TM-650 2.5.5.5
Temperatuurcoëfficiënt van dielektrische	- Wat?
TC r @ 10 GHz (-40-150°C)	ppm/oC	-9	IPC TM-650 2.5.5.5
Volumeweerstand
C96/35/90	MΩ-cm	7.4x10⁶	IPC TM-650 2.5.17.1
E24/125	MΩ-cm	1.4x10⁸
Oppervlakteweerstand
C96/35/90	MΩ	3.2x10⁷	IPC TM-650 2.5.17.1
E24/125	MΩ	4.3x10⁸	IPC TM-650 2.5.17.1
Elektrische kracht	Volts/mil (kV/mm)	780 (31)	IPC TM-650 2.5.6.2
Dielectrische afbraak	kV	40	IPC TM-650 2.5.6
Arcweerstand	sec.	> 240	IPC TM-650 2.5.1
2.Thermische eigenschappen
Afbraaktemperatuur (Td)
Initieel	°C	520	IPC TM-650 2.4.24.6
5%	°C	567	IPC TM-650 2.4.24.6
T260	Min.	> 60	IPC TM-650 2.4.24.1
T288	Min.	> 60	IPC TM-650 2.4.24.1
T300	Min.	> 60	IPC TM-650 2.4.24.1
Thermische expansie, CTE (x,y) 50-150oC	ppm/oC	7, 7	IPC TM-650 2.4.41
Thermische expansie, CTE (z) 50-150oC	ppm/oC	12	IPC TM-650 2.4.24
% z-as Uitbreiding (50-260oC)	%	1.2	IPC TM-650 2.4.24
3. Mechanische eigenschappen
Peelingsterkte tot koper (1 oz/35 micron)
Na warmte-stress	Lb/in (N/mm)	7 (1.2)	IPC TM-650 2.4.8
Bij verhoogde temperaturen (150oC)	Lb/in (N/mm)	9 (1.6)	IPC TM-650 2.4.8.2
Na-procesoplossingen	Lb/in (N/mm)	7 (1.2)	IPC TM-650 2.4.8
Young's Modulus	KPSI (MPa)		IPC TM-650 2.4.18.3
Buigkracht (machine/kruis)	KPSI (MPa)	14/10 (97/69)	IPC TM-650 2.4.4
Treksterkte (machine/kruis)	KPSI (MPa)	11/8 (76/55)	IPC TM-650 2.4.18.3
Compressiemodule	KPSI (MPa)		ASTM D-3410
Poisson's ratio	- Wat?		ASTM D-3039
4. Fysieke eigenschappen
Wateropname	%	0.05	IPC TM-650 2.6.2.1
Dichtheid, omgeving 23oC	g/cm3	2.30	ASTM D792 methode A
Warmtegeleidbaarheid	W/mK	0.72	ASTM D5470
Specifieke warmte	J/gK	0.90	ASTM D5470
Ontvlambaarheid	klasse	V0	UL-94
NASA Uitgassing, 125oC, ≤10-6 torr
Totaal massaverlies	%	0.02	NASA SP-R-0022A
Verzamelde vluchtige dieren	%	0.01	NASA SP-R-0022A
Waterdamp teruggevonden	%	0.01	NASA SP-R-0022A

Voordelen van het PCB TC350

1Verbeterde betrouwbaarheid: De combinatie van TC350-materialen en strenge testen zorgt voor verlaagde verbindingstemperaturen en verbeterde betrouwbaarheid bij veeleisende toepassingen.

2. Superieur warmtebeheer: De hoge thermische geleidbaarheid van de TC350 zorgt voor een uitstekende warmteafvoer, waardoor deze ideaal is voor vermogenversterkers en andere apparaten met een hoge energie.

3. Efficiënt gebruik van bandbreedte: met zijn lage invoegverlies en uitstekende dielectrische eigenschappen maximaliseert TC350 PCB de bandbreedte-efficiëntie, cruciaal voor RF- en microgolftoepassingen.

4Robuust ontwerp: De afwezigheid van blinde vias en het zorgvuldige ontwerp van pads en sporen zorgen voor structurele integriteit, waardoor de levensduur van het PCB wordt verbeterd.

Toepassingen

TC350 PCB is geschikt voor een breed scala aan toepassingen, waaronder maar niet beperkt tot:

- Versterkers: essentieel voor het maximaliseren van de signaalsterkte in communicatieapparaten.

- Filters en koppelers: worden gebruikt in RF-toepassingen om frequentiesignalen te beheren.

- Tower Mounted Amplifiers (TMA): Verbetert de signaalkwaliteit in mobiele netwerken.

- Mikrogolfcombinatoren en vermogensafdelers: essentieel voor een efficiënte signaalverwerking in geavanceerde communicatiesystemen.

Conclusies

TC350 PCB staat voorop in PCB-technologie, ontworpen om te voldoen aan de strenge eisen van moderne elektronica.Het is een ideale keuze voor ingenieurs en ontwerpers die op zoek zijn naar betrouwbaarheid en prestaties in krachtige toepassingen..

Voor meer informatie of om een bestelling te plaatsen, neem dan contact op met ons toegewijde verkoopteam.

Tags:

RO4003C LoPro Rogers PCB Board,

8mil Rogers PCB Board,

0.5oz Rogers PCB Board
