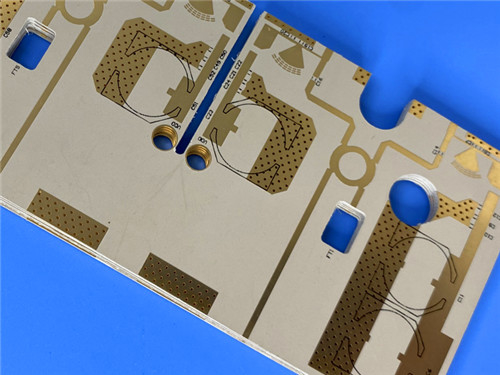

Dubbelzijdig PCB RT Duroïde 6035HTC 60mil Wit zijdefilter onderdompeling zilver

In de wereld van de elektronica kan de keuze van het printplaatmateriaal (PCB) de prestaties aanzienlijk beïnvloeden, vooral in toepassingen met hoge frequentie en hoge vermogen.Onze dubbelzijdige PCB, vervaardigd van RT/duroïde 6035HTC, is een primaire oplossing voor ingenieurs en ontwerpers die op zoek zijn naar betrouwbaarheid, efficiëntie en geavanceerde functionaliteit.

PCB-constructie en specificaties

Basismateriaal: RT/duroïde 6035HTC

RT/duroid 6035HTC is een met keramiek gevulde PTFE-composite die bekend staat om zijn hoge thermische geleidbaarheid en uitstekende diëlektrische eigenschappen.Dit materiaal is bijzonder geschikt voor RF- en microgolvapplicaties met een hoog vermogen, met kenmerken die traditionele laminaat overtreffen.

Detaille specificaties

- Layer Count: Dit PCB heeft een tweeslachtig ontwerp, waardoor complexe circuits efficiënt kunnen worden geleid in een compacte omgeving.


- Afmetingen: met een afmeting van 43 mm x 107 mm (± 0,15 mm) is dit PCB ontworpen voor veelzijdigheid in verschillende toepassingen.


- Trace- en ruimtevereisten: met een minimale trace/ruimte van 4/7 mils ondersteunt dit PCB-product ontwerpen met een hoge dichtheid zonder afbreuk te doen aan de signaalintegriteit.


- Hoolgrootte en vias: de minimale gatgrootte is 0,3 mm en het bord bevat 71 vias, waardoor de verbinding wordt verbeterd zonder de complicaties van blinde vias.


- Afwerking: de onderdompeling zilveren oppervlakte afwerking zorgt voor uitstekende soldeerbaarheid en corrosiebestendigheid, terwijl de 100% elektrische testen voorafgaand aan de verzending de betrouwbaarheid verzekert.

Layer Stackup

De stapel van dit PCB bestaat uit:

- Koperlaag 1: 35 μm
- RT/duroïde 6035HTC Core: 1.524 mm (60 mils)
- Koperlaag 2: 35 μm

Deze configuratie optimaliseert het thermisch beheer en de elektrische prestaties en zorgt voor een robuuste werking in hoogfrequente toepassingen.

Performance-kenmerken

Dielectrische eigenschappen

De dielectrische constante (DK) van het PCB van 3,5 ± 0,05 bij 10 GHz en een lage dissipatiefactor van 0,0013 betekenen dat het hoogfrequente signalen met minimale verliezen kan verwerken.Deze eigenschappen zijn van cruciaal belang voor toepassingen die precisie en duidelijkheid in de signaaloverdracht vereisen..

Thermisch beheer

Met een thermische geleidbaarheid van 1,44 W/m/K bij 80°C is de RT/duroid 6035HTC uitstekend in warmteafvoer.wanneer overmatige hitte kan leiden tot een afname van de prestaties of storingenDe hoge thermische stabiliteit zorgt ervoor dat het PCB zijn integriteit behoudt, zelfs onder extreme omstandigheden.

Coëfficiënt van thermische uitbreiding (CTE)

De CTE-waarden van 19 ppm/°C in de X- en Y-assen en 39 ppm/°C in de Z-assen geven de dimensionale stabiliteit van het PCB aan bij temperatuurverschillen.Deze stabiliteit is essentieel voor het behoud van de betrouwbaarheid van de verbindingen en de algehele prestaties van het circuit.

Voordelen van RT/duroïde 6035HTC PCB

1Hoge thermische geleidbaarheid: effectieve warmteafvoer verlaagt de werktemperatuur, waardoor de betrouwbaarheid op lange termijn in veeleisende toepassingen wordt verbeterd.


2. Uitstekende dielektrische prestaties: verminderd invoegverlies en superieure signaalintegriteit worden bereikt, waardoor dit PCB ideaal is voor hoogfrequente circuits.


3Robuuste stabiliteit: De thermische stabiliteit van het materiaal zorgt voor een consistente prestatie, zelfs in moeilijke omgevingen.

Toepassingen

Deze dubbelzijdige PCB is afgestemd op verschillende veeleisende toepassingen, waaronder:

- RF-versterkers met hoog vermogen: essentieel voor telecommunicatie en omroep, waar de signaalsterkte van het grootste belang is.


- Microwave toepassingen: gebruikt in radarsystemen, satellietcommunicatie en medische beeldvorming.


- Power Dividers and Couplers: essentieel voor het signaalbeheer in complexe circuits, waardoor een efficiënte verdeling van het vermogen wordt gewaarborgd.

Conclusies

De RT/duroïde 6035HTC dubbelzijdige PCB is een topoplossing voor ingenieurs en ontwerpers die hoogwaardige, betrouwbare printplaten voor geavanceerde toepassingen nodig hebben.Met zijn uitzonderlijke thermische en elektrische eigenschappenDeze PCB voldoet niet alleen aan de strenge eisen van de moderne elektronica, maar overtreft deze ook.

Voor vragen of om te bespreken hoe onze RT/duroid 6035HTC PCB aan uw specifieke behoeften kan voldoen, neem dan contact op met ons verkoopteam.Wij zijn hier om uw projecten te ondersteunen met expertise en kwalitatief hoogwaardige oplossingen.
