In de snelle wereld van de elektronica, is de vraag naar high-performance printed circuit boards (PCB's) steeds groter.is ontworpen om aan de strenge eisen van verschillende toepassingen te voldoen, met name in de sectoren telecommunicatie, automobielindustrie en RF.
Begrip van RO4350B-materiaal
Rogers RO4350B onderscheidt zich als een premium geweven glas versterkt koolwaterstof/keramisch laminaat, dat vakkundig superieure elektrische prestaties combineert met fabricage.In tegenstelling tot traditionele PTFE-materialen, RO4350B vereenvoudigt het productieproces door de noodzaak van gespecialiseerde manipulatie of gatbehandeling te elimineren, terwijl bijbehorende prestatiemethoden behouden blijven.
Belangrijkste kenmerken
- Dielectrische constante (Dk): behouden bij 3,48 ± 0,05 bij 10 GHz, zorgt deze eigenschap voor een optimale signaalintegriteit.
- Dissipatiefactor: met een lage waarde van 0,0037 bij 10 GHz wordt minimaal signaalverlies bereikt, waardoor het ideaal is voor hoogfrequente toepassingen.
- Thermische stabiliteit: het materiaal beschikt over een glazen overgangstemperatuur (Tg) van meer dan 280 °C, waardoor de betrouwbaarheid onder een breed scala aan verwerkingsomstandigheden wordt gewaarborgd.
Bouwkenmerken

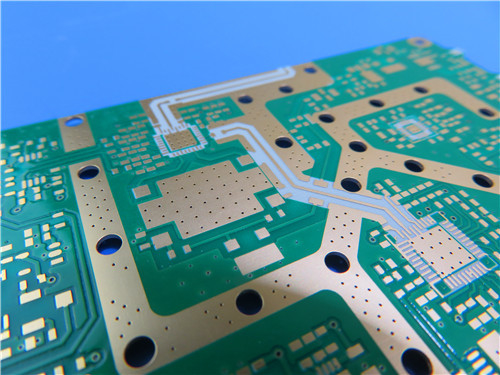

Dit PCB is ontworpen met de volgende specificaties:
- Basismateriaal: Rogers RO4350B, geselecteerd voor zijn betrouwbaarheid en superieure prestaties.
- Layer count: een tweeslachtige configuratie voor complexe schakelingen.
- Afmetingen: De compacte afmetingen van 40,8 mm x 51,6 mm, met een tolerantie van +/- 0,15 mm, maken het geschikt voor verschillende toepassingen.
- Afgeronde dikte: een slanke dikte van 0,29 mm vergroot de veelzijdigheid.
- Koperen gewicht: 1 oz (1,4 ml) op de buitenste lagen zorgt voor een effectieve elektrische geleidbaarheid.
- Minimum Trace/Space: fijne lay-outs worden ondersteund met een minimum van 4/4 mil.
- Minimale gaatengrootte: voor de verschillende plaatsingen van de onderdelen is een veelzijdige gaatengrootte van 0,2 mm opgenomen.
- Oppervlakteafwerking: onderdompelingsgoud zorgt voor uitstekende soldeerbaarheid en beschermt tegen corrosie.
- zijdefilter: een witte zijdefilter aan de bovenkant vergemakkelijkt de identificatie van de onderdelen.
- Soldeermasker: Groen soldeermasker boven verbetert zichtbaarheid en bescherming.
- Elektriciteitstests: elk bord wordt vóór verzending aan een strenge 100% elektrische test onderworpen, die een optimale prestatie garandeert.
PCB-stapeling
De stackupconfiguratie bestaat uit:
- Koperlaag 1: 35 μm
- Rogers RO4350B Core: 0,168 mm (6,6 mil)
- Koperlaag 2: 35 μm
| RO4350B Typische waarde |
| Vastgoed |
RO4350B |
De richting |
Eenheden |
Voorwaarde |
Testmethode |
| Dielectrische constante,εProces |
3.48±0.05 |
Z. |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 Geklemde streeplijn |
| Dielectrische constante,ε Ontwerp |
3.66 |
Z. |
|
8 tot 40 GHz |
Differentiële faselengte methode |
| Dissipatiefactor |
0.0037
0.0031 |
Z. |
|
10 GHz/23°C
2.5 GHz/23°C |
IPC-TM-650 2.5.5.5 |
| Thermische coëfficiënt ε |
+50 |
Z. |
ppm/°C |
-50°C tot 150°C |
IPC-TM-650 2.5.5.5 |
| Volumeweerstand |
1.2 x 1010 |
|
MΩ.cm |
COND A |
IPC-TM-650 2.5.17.1 |
| Oppervlakteweerstand |
5.7 x 109 |
|
MΩ |
COND A |
IPC-TM-650 2.5.17.1 |
| Elektrische kracht |
31.2(780) |
Z. |
Kv/mm(v/mil) |
0.51mm ((0.020") |
IPC-TM-650 2.5.6.2 |
| Tensielmodule |
16,767 ((2,432)
14,153 ((2,053) |
X
Y |
MPa (ksi) |
NT1 geïsoleerd |
ASTM D 638 |
| Treksterkte |
203(29.5)
130(18.9) |
X
Y |
MPa (ksi) |
NT1 geïsoleerd |
ASTM D 638 |
| Buigkracht |
255
(37) |
|
MPa
(kpsi) |
|
IPC-TM-650 2.4.4 |
| Dimensionale stabiliteit |
< 0.5 |
X, Y |
mm/m
(mil/inch) |
na etch+E2/150°C |
IPC-TM-650 2.4.39A |
| Coëfficiënt van thermische uitbreiding |
10
12
32 |
X
Y
Z. |
ppm/°C |
-55°C tot 288°C |
IPC-TM-650 2.4.41 |
| Tg |
> 280 |
|
°C TMA |
Een |
IPC-TM-650 2.4.24.3 |
| Td |
390 |
|
°C TGA |
|
ASTM D 3850 |
| Warmtegeleidbaarheid |
0.69 |
|
W/M/oK |
80°C |
ASTM C518 |
| Vochtopname |
0.06 |
|
% |
48 uur onderdompeling 0.060"
monster Temperatuur 50°C |
ASTM D 570 |
| Dichtheid |
1.86 |
|
gm/cm3 |
23°C |
ASTM D 792 |
| Koperen schil sterkte |
0.88
(5.0) |
|
N/mm
(PLI) |
Na het solderen 1 oz.
EDC-folie |
IPC-TM-650 2.4.8 |
| Ontvlambaarheid |
(3)V-0 |
|
|
|
UL 94 |
| Loodvrij proces compatibel |
- Ja, dat klopt. |
|
|
|
|
Voordelen van RO4350B PCB
Dimensionale stabiliteit
De thermische uitbreidingscoëfficiënt (CTE) van RO4350B komt nauw overeen met die van koper en biedt een uitstekende dimensionale stabiliteit.Deze eigenschap is van cruciaal belang voor het behoud van de prestaties van meerlagige platenconstructies onder verschillende thermische omstandigheden.
Kosteneffectiviteit
De verwerking van RO4350B is vergelijkbaar met standaard FR-4-materialen, maar biedt toch een superieure prestatie tegen lagere kosten.Dit maakt het een aantrekkelijke optie voor fabrikanten die op zoek zijn naar PCB's van hoge kwaliteit zonder de begrotingsbeperkingen te overschrijden.
Hoge prestaties
Dit PCB is ontworpen voor prestatiegevoelige en grote hoeveelheden toepassingen en is uitstekend in omgevingen die betrouwbaarheid en efficiëntie vereisen.06% verbetert de duurzaamheid, waardoor het geschikt is voor veeleisende omstandigheden.
Typische toepassingen
Dit geavanceerde PCB is ideaal voor een verscheidenheid aan toepassingen, waaronder:
- Cellulaire basisstation antennes en vermogenversterkers: zorgt voor betrouwbare signaaltransmissie en -ontvangst.
- RF-identificatiemerkers: ondersteunt nauwkeurig traceren en identificeren.
- Radar en sensoren voor de automobielindustrie: verbetert de veiligheid en de navigatiesystemen in voertuigen.
- LNB's voor directe uitzendingssatellieten: zorgt voor stabiele prestaties in satellietcommunicatie.
Conclusies
Onze dubbelzijdige PCB, met Rogers RO4350B materiaal, is een belangrijke vooruitgang in PCB-technologie.en kosteneffectiviteitDoor onze PCB's te kiezen, kunnen klanten een ongeëvenaarde kwaliteit en betrouwbaarheid in hun elektronische ontwerpen verwachten.
Voor meer informatie of om een bestelling te plaatsen, neem dan contact op met ons toegewijde verkoopteam.
