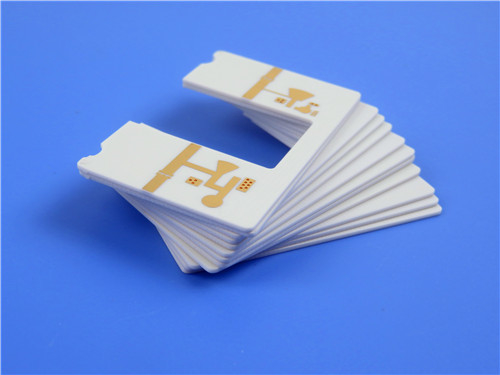

2 laag PCB RO4003C Roergs 60mil Laminaten Elektroless Nickel Immersion Gold

Aangezien de vraag naar hoogwaardige printplaten (PCB's) blijft stijgen, is onze nieuw geleverde dubbelzijdige PCB, gemaakt van Rogers RO4003C materiaal,Het is een voorbeeldige oplossing voor een breed scala aan toepassingen.Laten we ingaan op de kenmerken, specificaties en voordelen van onze geavanceerde PCB, met de nadruk op de geschiktheid voor verschillende industrieën.

Begrip van RO4003C-materiaal

Rogers RO4003C is een gepatenteerd geweven glasversterkt koolwaterstof/keramisch laminaat dat de beste eigenschappen van traditionele materialen combineert.Het biedt de elektrische prestaties van PTFE-materialen terwijl het de fabricage van epoxy-/glaslaminaat behoudtDe dielektrische constante van 3,38 ± 0,05 bij 10 GHz zorgt voor een optimale signaalintegriteit, waardoor het ideaal is voor hoogfrequente toepassingen.

Een van de belangrijkste voordelen van RO4003C is de lage dissipatiefactor ¥0,0027 bij 10 GHz en ¥0,0021 bij 2,5 GHz ¥ waardoor minimaal signaalverlies mogelijk is.

Deze eigenschap is met name nuttig in toepassingen die een nauwkeurige signaaloverdracht vereisen, zoals telecommunicatie- en radarsystemen.

Bouwkenmerken
Onze PCB heeft de volgende specificaties:


- Basismateriaal: Rogers RO4003C, dat hoge prestaties en betrouwbaarheid garandeert.


- Aantal lagen: een tweelaags ontwerp biedt flexibiliteit voor complexe schakelingen.


- Afmetingen: het plaatje meet 580 mm x 410 mm met een tolerantie van +/- 0,15 mm, voor verschillende toepassingen.


- Afgeronde dikte: een robuuste dikte van 1,6 mm verbetert de duurzaamheid.


- Koperen gewicht: 1 oz (1,4 mils) wordt op de buitenste lagen aangebracht, waardoor een effectieve geleidbaarheid wordt gewaarborgd.


- Minimum Trace/Space: fijne lay-outs worden ondersteund met een minimum van 6/10 mils, waardoor dichte circuitontwerpen mogelijk zijn.


- Minimale gaatengrootte: een veelzijdige gaatengrootte van 0,3 mm vergemakkelijkt de plaatsing van verschillende onderdelen.


- Oppervlakteafwerking: er wordt gebruikgemaakt van elektroless nikkel onderdompelingsgoud, dat een uitstekende soldeerbaarheid en corrosiebestendigheid biedt.


- Elektrische tests: Elk bord ondergaat vóór verzending een strenge 100% elektrische test, die functionaliteit en betrouwbaarheid garandeert.

PCB-stapeling
De stackupconfiguratie bestaat uit:


- Koperlaag 1: 35 μm
- Rogers 4003C Core: 1.524 mm (60 mil)
- Koperlaag 2: 35 μm

Belangrijkste voordelen

Dimensionale stabiliteit
De thermische uitbreidingscoëfficiënt (CTE) van RO4003C komt nauw overeen met die van koper en biedt een uitstekende dimensionale stabiliteit.Deze eigenschap is van cruciaal belang voor het behoud van de prestaties van meerlagige platenconstructies, vooral onder variërende thermische omstandigheden.

Kosteneffectiviteit
De verwerking van RO4003C is vergelijkbaar met standaard FR-4-materialen, maar biedt een superieure prestatie tegen een fractie van de kosten van conventionele magnetronen.Deze kosteneffectiviteit maakt het een aantrekkelijke optie voor fabrikanten die op zoek zijn naar PCB's van hoge kwaliteit zonder de begrotingsbeperkingen te overschrijden..

Hoge prestaties
Onze PCB's zijn ontworpen voor hoogwaardige toepassingen en uitblinken in omgevingen die betrouwbaarheid en efficiëntie vereisen.06% verbetert de duurzaamheid van het PCB, waardoor het geschikt is voor moeilijke omstandigheden.

Typische toepassingen

Dit geavanceerde PCB is ideaal voor een verscheidenheid aan toepassingen:


- Cellulaire basisstation antennes en vermogenversterkers:** Zorgt voor een betrouwbare signaaloverdracht en -ontvangst.


- RF-identificatiemerkers: ondersteunt nauwkeurig traceren en identificeren.


- Radar en sensoren voor de automobielindustrie: verbetert de veiligheid en de navigatiesystemen in voertuigen.


- LNB's voor directe uitzendingssatellieten: zorgt voor stabiele prestaties in satellietcommunicatie.

Conclusies

Onze nieuw geleverde dubbelzijdige PCB, met Rogers RO4003C materiaal, staat voor de voorhoede van PCB-technologie.en kosteneffectiviteitAls u voor onze PCB kiest, kunt u verwachten dat uw elektronische ontwerpen van ongeëvenaarde kwaliteit en betrouwbaarheid zijn.

Voor verdere vragen of om een bestelling te plaatsen, kunt u contact opnemen met ons toegewijde verkoopteam.
