Omdat de technologie zich snel blijft ontwikkelen, is de vraag naar hoogwaardige printplaten (PCB's) nog nooit zo groot geweest.vervaardigd van Rogers RO3010 materiaalHet is een voorbeeld van geavanceerd ontwerp en uitzonderlijke betrouwbaarheid, waardoor het een ideale keuze is voor verschillende geavanceerde toepassingen.
Begrip van het RO3010-materiaal
Rogers RO3010 is een met keramiek gevulde PTFE-composite die een unieke combinatie van hoge dielectrische constante en uitstekende stabiliteit biedt.dit materiaal is bijzonder geschikt voor toepassingen waarvoor een nauwkeurige signaalintegriteit over een breed frequentiebereik vereist isDe lage dissipatiefactor van 0,0022 bij 10 GHz zorgt voor een minimaal signaalverlies, wat cruciaal is voor hoogfrequente toepassingen.
De mechanische eigenschappen van RO3010 zijn ook opmerkelijk. Het vertoont een lage coëfficiënt van thermische uitbreiding (CTE), wat van cruciaal belang is voor het handhaven van dimensionale stabiliteit tijdens thermische cyclus.Met een CTE van 13 ppm/°C in de X-richting en 11 ppm/°C in de Y-richting, het materiaal voldoet effectief aan de expansie-eigenschappen van koper, waardoor het risico op delaminatie wordt verminderd en de betrouwbaarheid op lange termijn wordt gewaarborgd.

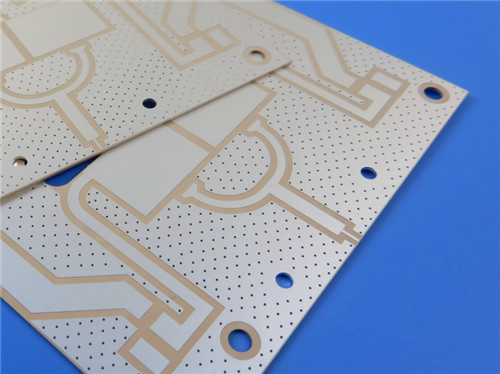

Details van de bouw
Dit PCB met de volgende specificaties:
- Basismateriaal: Rogers RO3010
- Aantal lagen: 2
- Afmetingen: 60,32 mm x 59,68 mm
- Afgeronde platendikte: 0,6 mm
- Koperen gewicht: 1 oz (1,4 ml) op de buitenste lagen
- Minimaal spoor/ruimte: 5/6 mils
- Minimale gatgrootte: 0,25 mm
- Oppervlakte: onderdompeling zilver.
- zijdefilter: witte zijdefilter
PCB-stapeling
De stapel bestaat uit:
- Koperlaag 1: 35 μm
- Rogers RO3010 Substraat: 20 mil (0,508 mm)
- Koperlaag 2: 35 μm
- 100% elektrische test: elk bord ondergaat vóór verzending strenge elektrische tests om de functionaliteit te garanderen.
| RO3010 Typische waarde |
| Vastgoed |
RO3010 |
De richting |
Eenheden |
Voorwaarde |
Testmethode |
| Dielectrische constante,εProces |
10.2±0.05 |
Z. |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 Geklemde streeplijn |
| Dielectrische constante,ε Ontwerp |
11.2 |
Z. |
|
8 GHz tot 40 GHz |
Differentiële faselengte methode |
| Dissipatiefactor,tanδ |
0.0022 |
Z. |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 |
| Thermische coëfficiënt ε |
- 395 |
Z. |
ppm/°C |
10 GHz -50°C tot 150°C |
IPC-TM-650 2.5.5.5 |
| Dimensionale stabiliteit |
0.35
0.31 |
X
Y |
mm/m |
COND A |
IPC-TM-650 2.2.4 |
| Volumeweerstand |
105 |
|
MΩ.cm |
COND A |
IPC 2.5.17.1 |
| Oppervlakteweerstand |
105 |
|
MΩ |
COND A |
IPC 2.5.17.1 |
| Tensielmodule |
1902
1934 |
X
Y |
MPa |
23°C |
ASTM D 638 |
| Vochtopname |
0.05 |
|
% |
D48/50 |
IPC-TM-650 2.6.2.1 |
| Specifieke warmte |
0.8 |
|
j/g/k |
|
Berekeningen |
| Warmtegeleidbaarheid |
0.95 |
|
W/M/K |
50°C |
ASTM D 5470 |
Coëfficiënt van thermische uitbreiding
(-55 tot 288°C) |
13
11
16 |
X
Y
Z. |
ppm/°C |
23°C/50% RH |
IPC-TM-650 2.4.4.1 |
| Td |
500 |
|
°C TGA |
|
ASTM D 3850 |
| Dichtheid |
2.8 |
|
gm/cm3 |
23°C |
ASTM D 792 |
| Koperen schil sterkte |
9.4 |
|
Ik ben erbij. |
1 oz, EDC na soldeerfloat |
IPC-TM 2.4.8 |
| Ontvlambaarheid |
V-0 |
|
|
|
UL 94 |
| Loodvrij proces compatibel |
- Ja, dat klopt. |
|
|
|
|
Voordelen van onze PCB's
Uitzonderlijke dimensionale stabiliteit
Het RO3010-materiaal biedt een uitstekende dimensionale stabiliteit dankzij zijn lage coëfficiënt van thermische uitbreiding (CTE).Met CTE-waarden van 13 ppm/°C in de X-richting en 11 ppm/°C in de Y-richting, het PCB vermindert het risico op delaminatie en zorgt voor een betrouwbare prestatie, zelfs onder thermische cyclusomstandigheden.
Hoge elektrische prestaties
Rogers RO3010 heeft een dielectrische constante van 10,2 ± 0,30 bij 10 GHz en een lage dissipatiefactor van 0.0022Dit maakt onze PCB's ideaal voor telecommunicatie, automotive radar,en andere veeleisende elektronische omgeving.
Kosteneffectieve oplossing
Ondanks de geavanceerde prestatie-eigenschappen blijft het PCB concurrerend geprijsd.Deze economische optie stelt bedrijven in staat om hun productie efficiënt op te schalen en tegelijkertijd hoge kwaliteitsnormen te handhaven.
Naleving en kwaliteitsborging
Onze PCB's zijn vervaardigd volgens IPC-klasse 2-normen en voldoen aan strenge kwaliteitseisen.ervoor zorgen dat elk bord betrouwbaar is en klaar is voor gebruik in kritieke toepassingen.
Toepassingen
Deze geavanceerde PCB is geschikt voor een verscheidenheid aan hoogwaardige toepassingen, waaronder:
- Automobiele radarsystemen: verbeterde prestaties bij het detecteren van obstakels en navigatie.
Betrouwbare signaalontvangst cruciaal voor een nauwkeurige positionering.
- Cellulaire telecommunicatie: Versterkers en antennes hebben de voordelen van lage verliezen.
- Draadloze communicatie: patch antennes ontworpen voor een robuuste verbinding.
- Direct Broadcast Satellites: optimale prestaties bij signaaloverdracht en -ontvangst.
- Remote metersystemen: betrouwbare en efficiënte gegevensoverdracht.
- Power Backplanes: Stabiele energieverdeling in complexe systemen.
Conclusies
Onze nieuw geleverde dubbelzijdige PCB, met Rogers RO3010 materiaal, vertegenwoordigt een belangrijke vooruitgang in PCB technologie.en een breed scala aan toepassingenDoor onze PCB's te kiezen, kunnen klanten een ongeëvenaarde kwaliteit, betrouwbaarheid en prestaties verwachten in hun elektronische ontwerpen.
Voor meer informatie of om een bestelling te plaatsen, neem dan contact op met ons verkoopteam.
