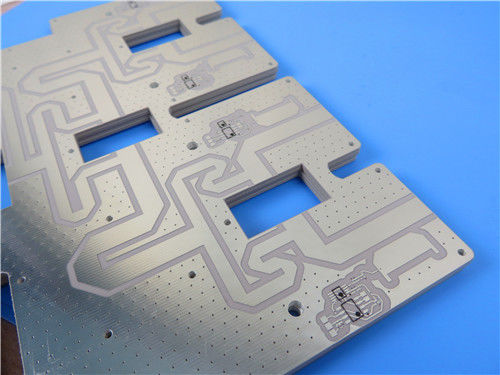

2-laag PCB RF-30 op Rogers 40mil laminaten met zwart zijscherm onderdompeling tin

We presenteren onze nieuw geleverde 2-laag rigide PCB met RF-30, een hoogwaardig, goedkoop antennelaminaat ontworpen voor microgolven en radiofrequentie toepassingen.Deze PCB combineert geavanceerde materiaaltechnologie met nauwkeurige techniek om aan de eisen van moderne elektronische apparaten te voldoen.

1. Technische specificaties

PCB-constructie

Dit tweelaags rigide PCB is met precisie ontworpen om optimale prestaties te garanderen voor verschillende toepassingen.

- Basismateriaal: RF-30, bekend om zijn uitstekende elektrische eigenschappen.


- Aantal lagen: 2 lagen, die een solide basis bieden voor het ontwerp van circuits.


- Afmetingen van het bord: 151 mm x 82 mm (± 0,15 mm), geschikt voor diverse toepassingen.


- Afgeronde plaatdikte: 1,1 mm, die duurzaamheid biedt met behoud van een compact profiel.


- Afgerond koper gewicht: 1 oz, verbetert de signaal integriteit.


- Minimaal spoor/ruimte: 5/4 millimeter.


- Minimum gatgrootte: 0,3 mm, voor verschillende componenten.


- Via Plating Dikte: 20 μm, voor betrouwbare elektrische verbindingen.


- Oppervlakteafwerking: onderdompeling van tin, met uitstekende soldeerbaarheid en corrosiebestendigheid.

PCB-stapeling

- Koperlaag 1: 35 μm
- RF-30 Core: 1,016 mm (40 mil), geoptimaliseerd om faseverschuiving te verminderen en de signaalkwaliteit te verbeteren.
- Koperlaag 2: 35 μm

2Voordelen van RF-30 materiaal

Hoge dielectrische constante

RF-30 beschikt over een dielectrische constante van 3,0 ± 0,05 bij 1,9 GHz, waardoor het ideaal is voor RF-toepassingen waar groottevermindering essentieel is zonder de prestaties op te offeren.Dit is met name gunstig voor compacte apparaten die een effectieve signaalverwerking vereisen.

Lage dissipatiefactor

Met een dissipatiefactor van 0,0014 bij 1,9 GHz minimaliseert RF-30 energieverliezen, wat resulteert in een verbeterde efficiëntie van het circuit.Deze eigenschap is van cruciaal belang voor het behoud van de signaalintegriteit in hoogfrequente omgevingen.

Uitstekende dimensionale stabiliteit

De geweven glasversterking in RF-30 biedt uitzonderlijke stabiliteit, waardoor het PCB tijdens montage en werking bestand is tegen thermische en mechanische spanningen.Deze stabiliteit is van vitaal belang voor een consistente prestatie onder verschillende omstandigheden.

Superieure thermische en elektrische eigenschappen

RF-30 beschikt over een dielectrische afbraak van > 60kV en een volumeweerstand van 1,26 x 10^9 Mohm-cm, waardoor het geschikt is voor toepassingen met een hoog vermogen.02% verhoogt de betrouwbaarheid in vochtige omgevingen.

3. Toepassingen

RF-30 PCB is perfect geschikt voor een reeks toepassingen, waaronder:

- Antenne en onderdelen: cruciaal voor draadloze communicatie in tal van apparaten.

- RF-passieve componenten: zoals filters, koppelers en vermogensafdelers, die essentieel zijn voor een effectieve signaalverwerking.

- Versterkers van vermogen: ondersteunen hoogwaardige RF-circuits die een robuust thermisch beheer vereisen.

4. Kwaliteitsborging

We houden ons aan IPC-klasse 2 productie normen, zodat al onze PCB's voldoen aan strenge kwaliteitsnormen.de betrouwbaarheid en prestaties te waarborgen.

5. Wereldwijde beschikbaarheid

Wij zijn verheugd onze RF-30 PCB wereldwijd aan te bieden. Deze brede toegankelijkheid stelt fabrikanten en ontwikkelaars uit verschillende sectoren in staat onze geavanceerde technologie in hun projecten op te nemen.

Conclusies

Kortom, dit PCB met RF-30 materiaal is een belangrijke innovatie op het gebied van PCB's.Dit PCB staat uit als een primaire keuze voor moderne elektronische ontwerpen.

Voor fabrikanten en ontwikkelaars die op zoek zijn naar hoogwaardige oplossingen tegen concurrerende prijzen, biedt onze RF-30 PCB een uitzonderlijke mix van betrouwbaarheid, efficiëntie en waarde.Neem vandaag nog contact met ons op om een bestelling te plaatsen!
