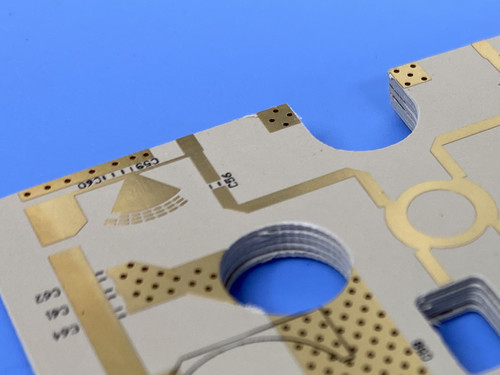

Dit bord is gemaakt van Rogers RT/duroid 6002.een met keramiek gevulde PTFE-materiaal dat bekend staat om zijn lage dielectrische constante en uitzonderlijke hoogfrequente prestaties.
PCB-constructie: een overzicht
Onze 2-laag PCB is met precisie ontworpen, met:
- Basismateriaal: Rogers RT/Duroid 6002, een met keramiek gevulde PTFE-laminaat dat bekend staat om zijn superieure elektrische en mechanische eigenschappen.
- Aantal lagen: 2 lagen, die zorgen voor een compact ontwerp met behoud van prestaties.
- Afmetingen van het bord: 390 mm x 310,9 mm, voldoende ruimte voor complexe circuits.
- Minimum spoor/ruimte: 4/5 mils, waardoor dichte lay-outs mogelijk zijn die van cruciaal belang zijn in moderne elektronica.
- Minimum gatgrootte: 0,2 mm, waardoor fijnere onderdelen gemakkelijker kunnen worden geïntegreerd.
- Afgewerkte platendikte: 0,2 mm, ideaal voor toepassingen die minimaal gewicht en dikte vereisen.
- Oppervlakteafwerking: onderdompeling van tin, met uitstekende soldeerbaarheid en bescherming tegen oxidatie.
Elektrische integriteit en testen
Voorafgaand aan de verzending ondergaat elk bord 100% elektrische tests, die de betrouwbaarheid en prestaties garanderen.Dit strenge kwaliteitscontroleproces garandeert dat onze klanten alleen PCB's van de hoogste kwaliteit ontvangen., klaar voor inzet in missie-kritieke toepassingen.
| Vastgoed |
NT1 verwerking van water |
De richting |
Eenheden |
Voorwaarde |
Testmethode |
| Dielectrische constante,εProces |
2.94±0.04 |
Z. |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 |
| Dielectrische constante,ε Ontwerp |
2.94 |
|
|
8 GHz tot 40 GHz |
Differentiële faselengte methode |
| Dissipatiefactor,tanδ |
0.0012 |
Z. |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 |
| Thermische coëfficiënt ε |
+12 |
Z. |
ppm/°C |
10 GHz 0°C-100°C |
IPC-TM-650 2.5.5.5 |
| Volumeweerstand |
106 |
Z. |
Mohm.cm |
Een |
ASTM D 257 |
| Oppervlakteweerstand |
107 |
Z. |
Moehm. |
Een |
ASTM D 257 |
| Tensielmodule |
828 ((120) |
X, Y |
MPa ((kpsi) |
23°C |
ASTM D 638 |
| De ultieme stress |
6.9(1.0) |
X, Y |
MPa ((kpsi) |
| De ultieme spanning |
7.3 |
X, Y |
% |
| Compressiemodule |
2482 (((360) |
Z. |
MPa ((kpsi) |
|
ASTM D 638 |
| Vochtopname |
0.02 |
|
% |
D48/50 |
IPC-TM-650 2.6.2.1
ASTM D 570 |
| Warmtegeleidbaarheid |
0.6 |
|
W/m/k |
80°C |
ASTM C518 |
Coëfficiënt van thermische uitbreiding
(-55 tot 288°C) |
16
16
24 |
X
Y
Z. |
ppm/°C |
23°C/50% RH |
IPC-TM-650 2.4.41 |
| Td |
500 |
|
°C TGA |
|
ASTM D 3850 |
| Dichtheid |
2.1 |
|
gm/cm3 |
|
ASTM D 792 |
| Specifieke warmte |
0.93(0.22) |
|
j/g/k
(BTU/ib/OF) |
|
Berekeningen |
| Koperen schil |
8.9(1.6) |
|
In IBS/in. ((N/mm) |
|
IPC-TM-650 2.4.8 |
| Ontvlambaarheid |
V-0 |
|
|
|
UL 94 |
| Loodvrij proces compatibel |
- Ja, dat klopt. |
|
|
|
|
Materialen Insights: Rogers RT/Duroid 6002
Wat maakt RT/Duroid 6002 zo bijzonder?
Rogers RT/Duroid 6002 is een uniek materiaal dat kenmerkt door:
- Lage dielectrische constante (Dk): 2,94 +/- 0.04, waardoor signaalverlies bij hoge frequenties tot een minimum wordt beperkt.
- lage thermische coëfficiënt van Dk: 12 ppm/°C, waardoor de stabiliteit bij temperatuurschommelingen wordt gewaarborgd.
- Dissipatiefactor: 0,0012 bij 10 GHz, ideaal voor microgolven.
- Thermische geleidbaarheid: 0,6 W/m/k, waardoor de warmte efficiënt wordt afgevoerd.
- Vochtopname: 0,02%, wat cruciaal is voor het behoud van de prestaties in vochtige omgevingen.
Voordelen van het gebruik van RT/Duroid 6002
1. Lage verlieskenmerken: het materiaal biedt uitstekende prestaties op hoge frequentie, waardoor het geschikt is voor RF- en microgolftoepassingen.
2Dimensionele stabiliteit: De lage koëfficiënt van thermische uitbreiding vermindert het risico op vervorming of vervorming, waardoor de integriteit van het bord in de loop van de tijd wordt gewaarborgd.
3Mechanische betrouwbaarheid: RT/Duroid 6002 biedt robuuste mechanische eigenschappen, waardoor het ideaal is voor toepassingen waar duurzaamheid essentieel is.
PCB-opstapeling
De stapel van onze PCB bestaat uit:
- Koperlaag 1: 35 μm
- Rogers RT/Duroid 6002 Substraat: 5 mil (0,127 mm)
- Koperlaag 2: 35 μm
Deze configuratie optimaliseert de elektrische prestaties en behoudt tegelijkertijd een licht gewichtsprofiel, dat noodzakelijk is voor moderne elektronische apparaten.
Typische toepassingen
Onze tweelagige PCB is bijzonder geschikt voor:
- Antennen met een fasearray: essentieel in geavanceerde communicatiesystemen.
- Radarsystemen: zowel op de grond als in de lucht, waar precisie van cruciaal belang is.
- GPS-antennen: ondersteuning van navigatietechnologieën wereldwijd.
- Power Backplanes: het vergemakkelijken van een efficiënte verdeling van stroom in hoogwaardige systemen.
- Systemen voor het voorkomen van botsingen in commerciële luchtvaart: verbetering van de veiligheid in de luchtvaart.
- Straalvormende netwerken: essentieel voor de signalverwerking en -transmissie.
Conclusies
Tot slot, onze nieuw geleverde 2-laag PCB gemaakt van Rogers RT/Duroid 6002 en met een onderdompeling tin oppervlak afwerking vertegenwoordigt een belangrijke vooruitgang in PCB technologie.Met zijn uitzonderlijke elektrische prestatiesDeze PCB is geschikt om te voldoen aan de behoeften van industrieën die variëren van telecommunicatie tot luchtvaart.
Door onze PCB te kiezen, kies je voor betrouwbaarheid, prestaties en innovatie.We streven ernaar onze klanten de hoogste kwaliteit producten te bieden die hun ontwerpen verbeteren en hun succes in de competitieve elektronica markt stimuleren..
Voor vragen of om een bestelling te plaatsen, neem vandaag nog contact op met ons verkoopteam!
