| PCB Material: | Rogers RO4350B Core - 0.102 mm (4mil) | Layer Count: | 2-layer |
|---|---|---|---|
| PCB Thickness: | 0.2mm | Solder Mask: | No |
| Silkscreen: | No | Surface Finish: | Immersion Gold |
| Markeren: | 4mil Immersion Gold Printed Circuit Board,RO4350B Onderdompelingsgoud printplaat,2 lagen printplaat |
||
Bij bicheng specialiseren we ons in het leveren van state-of-the-art PCB oplossingen die de grenzen van prestaties en betrouwbaarheid verleggen.Onze Rogers RO4350B PCB's zijn ontworpen om te voldoen aan de meest veeleisende eisen van RF en microwave toepassingenOf u nu cellulaire basisstations, automotive radarsystemen of satellietcommunicatie-apparaten ontwikkelt.onze RO4350B PCB's zijn de perfecte keuze voor uw volgende doorbraak project.
Waarom Rogers RO4350B opvalt
Rogers RO4350B is een baanbrekend materiaal dat de kloof overbrugt tussen hoogwaardige PTFE-laminaat en kosteneffectieve epoxy/glasoplossingen.
ongeëvenaarde elektrische prestaties: met een nauwgezet gecontroleerde dielectrische constante (Dk) van 3,48 +/- 0,05 bij 10 GHz/23°C en een ultralage dissipatiefactor van 0,0037 bij 10 GHz/23°C,RO4350B zorgt voor een superieure signaalintegrititeit en minimaal verlies, zelfs bij hoge frequenties.
Thermische uitmuntendheid: een hoge glazen overgangstemperatuur (Tg) van > 280 °C en een warmtegeleidbaarheid van 0,69 W/m/°K maken het ideaal voor omgevingen met een hoog vermogen en hoge temperaturen.
Dimensionale stabiliteit: de CTE (coëfficiënt van thermische uitbreiding) komt nauw overeen met die van koper (X: 10 ppm/°C, Y: 12 ppm/°C, Z: 32 ppm/°C),het garanderen van uitzonderlijke dimensionale stabiliteit voor meerlagige platenconstructies.
Kosteneffectieve productie: in tegenstelling tot traditionele PTFE-materialen kan RO4350B worden verwerkt met behulp van standaard FR-4-methoden, waardoor de productiekosten aanzienlijk worden verlaagd zonder afbreuk te doen aan de kwaliteit.
| RO4350B Typische waarde | |||||
| Vastgoed | RO4350B | De richting | Eenheden | Voorwaarde | Testmethode |
| Dielectrische constante,εProces | 3.48±0.05 | Z. | 10 GHz/23°C | IPC-TM-650 2.5.5.5 Geklemde streeplijn | |
| Dielectrische constante,ε Ontwerp | 3.66 | Z. | 8 tot 40 GHz | Differentiële faselengte methode | |
| Dissipatiefactor | 0.0037 0.0031 |
Z. | 10 GHz/23°C 2.5 GHz/23°C |
IPC-TM-650 2.5.5.5 | |
| Thermische coëfficiënt ε | +50 | Z. | ppm/°C | -50°C tot 150°C | IPC-TM-650 2.5.5.5 |
| Volumeweerstand | 1.2 x 1010 | MΩ.cm | COND A | IPC-TM-650 2.5.17.1 | |
| Oppervlakteweerstand | 5.7 x 109 | MΩ | COND A | IPC-TM-650 2.5.17.1 | |
| Elektrische kracht | 31.2(780) | Z. | Kv/mm(v/mil) | 0.51mm ((0.020") | IPC-TM-650 2.5.6.2 |
| Tensielmodule | 16,767 ((2,432) 14,153 ((2,053) |
X Y |
MPa (ksi) | NT1 geïsoleerd | ASTM D 638 |
| Treksterkte | 203(29.5) 130(18.9) |
X Y |
MPa (ksi) | NT1 geïsoleerd | ASTM D 638 |
| Buigkracht | 255 (37) |
MPa (kpsi) |
IPC-TM-650 2.4.4 | ||
| Dimensionale stabiliteit | < 0.5 | X, Y | mm/m (mil/inch) |
na etch+E2/150°C | IPC-TM-650 2.4.39A |
| Coëfficiënt van thermische uitbreiding | 10 12 32 |
X Y Z. |
ppm/°C | -55°C tot 288°C | IPC-TM-650 2.4.41 |
| Tg | > 280 | °C TMA | Een | IPC-TM-650 2.4.24.3 | |
| Td | 390 | °C TGA | ASTM D 3850 | ||
| Warmtegeleidbaarheid | 0.69 | W/M/oK | 80°C | ASTM C518 | |
| Vochtopname | 0.06 | % | 48 uur onderdompeling 0.060" monster Temperatuur 50°C |
ASTM D 570 | |
| Dichtheid | 1.86 | gm/cm3 | 23°C | ASTM D 792 | |
| Koperen schil sterkte | 0.88 (5.0) |
N/mm (PLI) |
Na het solderen 1 oz. EDC-folie |
IPC-TM-650 2.4.8 | |
| Ontvlambaarheid | (3)V-0 | UL 94 | |||
| Loodvrij proces compatibel | - Ja, dat klopt. | ||||

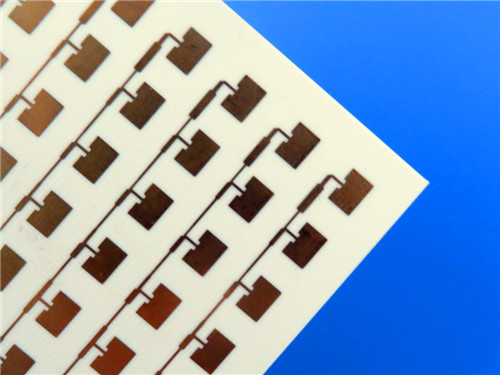

Onze RO4350B PCB specificaties
We bieden tweelaags rigide PCB's die zijn ontworpen om aan de hoogste industriële normen te voldoen.
Afmetingen van het bord: 340 mm x 340 mm (1 PCS), met een nauwkeurigheidstoestand van +/- 0,15 mm.
De laag Stackup:
Koperlaag 1: 35 μm
Rogers RO4350B Core: 0,102 mm (4 mil)
Koperlaag 2: 35 μm
Trace/Space: minimaal 4/5 mils voor ingewikkelde ontwerpen.
Hoolgrootte: minimaal 0,25 mm voor betrouwbare verbindingen.
Afgeronde plaatdikte: 0,2 mm, waardoor een lichte maar duurzame constructie wordt gewaarborgd.
Oppervlakteafwerking: onderdompeling van goud voor verbeterde soldeerbaarheid en langdurige betrouwbaarheid.
Kwaliteitsborging: Elk bord ondergaat 100% elektrische tests en voldoet aan de IPC-klasse-2-normen.
Waarom kiezen voor RO4350B PCB's?
Perfect voor meerlagig ontwerp: ideaal voor complexe, gemengde dielectrische meerlagige platenconstructies.
Kosteneffectieve productie: gebruik maakt van standaard FR-4-verwerking, waardoor de productiekosten worden verlaagd.
Betrouwbaarheid: Uitzonderlijke afmetingsstabiliteit en doorboorbaarheid, zelfs onder extreme thermische omstandigheden.
Concurrerende prijzen: hoogwaardige laminaatstoffen tegen een fractie van de kosten van traditionele magnetronen.
Toepassingen die innovatie stimuleren
Deze RO4350B-PCB's zijn betrouwbaar in een breed scala aan toepassingen met hoge frequentie en hoge vermogen, waaronder:
Antennen en vermogenversterkers voor cellulaire basisstations
RF-identificatiemerkers
Automobiele radar- en sensorsystemen
LNB's voor satellieten voor directe uitzending
Wereldwijde beschikbaarheid, compromisloze kwaliteit
Onze PCB's worden geproduceerd volgens IPC-klasse 2-normen, waardoor betrouwbaarheid en prestaties in elke toepassing worden gewaarborgd.We zorgen voor naadloze logistiek en tijdige levering..
Uw volgende stap: Laten we iets buitengewoons bouwen!
Onze Rogers RO4350B PCB's combineren precisie, prestaties en betaalbaarheid om u te helpen uw doelen te bereiken.Neem vandaag nog contact met ons op om een offerte aan te vragen of om uw projectvereisten te besprekenLaten we samenwerken om oplossingen te creëren die nieuwe maatstaven in innovatie stellen.
