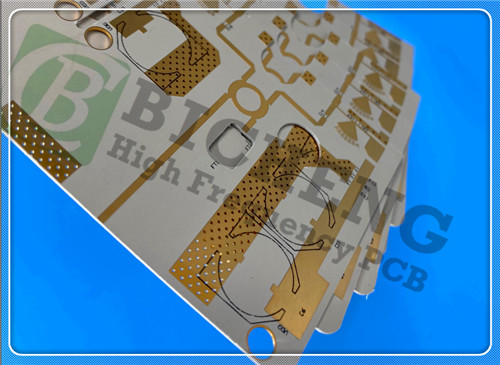

31mil IsoClad 933 PCB 2-laag onderdompeling tin circuit board

Vandaag presenteren we onze nieuwste verscheepte 2-laag Rogers IsoClad 933 PCB.Dit geavanceerde product is speciaal ontworpen om te voldoen aan de strenge eisen van hoogwaardige toepassingen., waardoor het een ideale keuze is voor industrieën zoals telecommunicatie, luchtvaart en defensie.

Inleiding tot Rogers IsoClad 933 materiaal
De basis van dit PCB is gebouwd op Rogers IsoClad 933-laminaat, dat niet-geweven glasvezel/PTFE-composites zijn.Deze laminaatstoffen zijn ontworpen om uitzonderlijke prestatiekenmerken te bieden en tegelijkertijd flexibiliteit te behouden., waardoor zij geschikt zijn voor toepassingen waar conformiteit essentieel is.

Unieke samenstelling en productieproces
De niet-geweven versterking in IsoClad 933-laminaat biedt een grotere aanpassingsvermogen in het ontwerp van het eindcircuit.Deze laminaatstoffen bieden een superieure dimensionale stabiliteit en een verhoogde mechanische sterkte.Dit ontwerp resulteert in een product dat minder stijf is dan traditioneel geweven glasvezel, waardoor meer veelzijdigheid in de toepassing wordt geboden.

Belangrijkste kenmerken
De Rogers IsoClad 933 PCB heeft een aantal kenmerken die het onderscheiden van conventionele PCB's:

Dielektrische constante (Dk): 2,33 bij 10 GHz/23°C zorgt voor een stabiele elektrische prestatie over verschillende frequenties.


Dissipatiefactor: 0,0016 bij 10 GHz/23°C vermindert het energieverlies tijdens signaaloverdracht tot een minimum, waardoor de algehele efficiëntie wordt verbeterd.


Sterke peelingsterkte: 10 lbs per inch, waardoor duurzaamheid en betrouwbaarheid in veeleisende omgevingen worden gewaarborgd.


Lage wateropname: 0,05% verbetert de betrouwbaarheid, met name in vochtige omstandigheden.


Lage uitgassing: met een totale massaverlies (TML) van 0,03%, minimaliseert ons PCB de risico's op verontreiniging.


Grote Dk-eenvormigheid: consistent dielectrisch vermogen over de hele linie verbetert de signaalintegrititeit.

Voordelen van Rogers IsoClad 933

De voordelen van het gebruik van Rogers IsoClad 933 in het PCB-ontwerp zijn talrijk:

Flexibiliteit: De laminaatmaterialen zijn minder stijf dan geweven glasvezel, waardoor er meer aanpassingen kunnen worden gemaakt zonder afbreuk te doen aan de prestaties.


Isotrope eigenschappen: deze materialen vertonen een hoge isotropie in de as X, Y en Z, waardoor een consistente prestatie in alle dimensies wordt gewaarborgd.


Stabiel Dk: De dielectrische constante blijft stabiel over een breed frequentiebereik, waardoor deze geschikt is voor verschillende toepassingen.


Verbeterde dimensionale stabiliteit: deze eigenschap stelt het PCB in staat om zijn vorm en prestaties onder verschillende omgevingsomstandigheden te behouden.

PCB-stack-upconfiguratie

De opstapeling van de nieuw verscheepte PCB is zorgvuldig ontworpen om de prestaties te optimaliseren:

Koperlaag 1: 35 μm
Rogers IsoClad 933 Core: 0,787 mm (31 mil)
Koperlaag 2: 35 μm

Deze configuratie verbetert niet alleen de elektrische prestaties, maar draagt ook bij aan de mechanische integriteit van het PCB.

Details van de bouw
Precision is de sleutel bij de constructie van dit PCB:

Afmetingen van het bord: 70,07 mm x 58,31 mm (± 0,15 mm)
Minimum spoor/ruimte: 5/4 mils, zodat er een hoge dichtheid aan ontwerpen is.
Minimale gatgrootte: 0,3 mm, waardoor de plaatsing van de onderdelen veelzijdig is.
Afgeronde platendikte: 0,9 mm, een robuuste maar lichte oplossing.
Afgesloten kopergewicht: 1 oz (1,4 mil) voor de buitenste lagen, waardoor voldoende geleidbaarheid wordt gewaarborgd.
Via Plating Thickness: 20 μm voor betrouwbare verbindingen.
Oppervlakteafwerking: onderdompeling van tin om te beschermen tegen oxidatie en te zorgen voor soldeerbaarheid.
Top Silkscreen: wit voor een duidelijke etikettering.
Top Solder Mask: Blauw voor verbeterd zicht.
Testing: 100% elektrische test wordt vóór verzending uitgevoerd om de kwaliteit te garanderen.

Artwork en nalevingsnormen
De afbeeldingen voor deze PCB zijn in het Gerber RS-274-X-formaat, zodat ze compatibel zijn met standaardproductieprocessen.De naleving van de IPC-klasse-2-normen garandeert een matige mate van betrouwbaarheid, waardoor dit PCB geschikt is voor verschillende toepassingen.

Wereldwijde beschikbaarheid
Dit PCB is wereldwijd verkrijgbaar en biedt een toegankelijke oplossing voor ingenieurs en ontwerpers in meerdere industrieën.

Typische toepassingen

De veelzijdigheid van dit PCB maakt het mogelijk om het te gebruiken in een reeks hoogwaardige toepassingen, waaronder:

Conforme antennes: essentieel voor flexibele ontwerpen in geavanceerde communicatiesystemen.


Stripline en Microstrip circuits: Perfect voor RF-signaaloverdracht.


Leidssystemen: ondersteuning van militaire en ruimtevaarttechnologieën.


Radar- en elektronische oorlogsvoeringssystemen: betrouwbare prestaties in kritieke toepassingen.

Conclusies
De nieuw verscheepte Rogers IsoClad 933 PCB is een belangrijke vooruitgang in PCB-technologie.de combinatie van hoogwaardige materialen en nauwgezette techniek om uitzonderlijke prestaties te leveren voor hoogfrequente toepassingenVoor verdere vragen of om een bestelling te plaatsen, neem vandaag nog contact met ons op.
