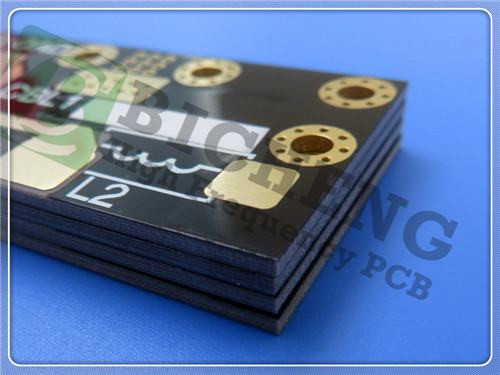

Dubbelzijdige F4BTMS1000 PCB 6,35 mm dik, naakte kopercircuits

De F4BTMS1000 PCB wordt geïntroduceerd als de nieuwste innovatie in de F4BTMS-serie, ontworpen om te voldoen aan de strenge eisen van toepassingen met een hoge betrouwbaarheid in de lucht- en ruimtevaart- en defensie-sector.Deze bijgewerkte versie van de F4BTM-serie bevat aanzienlijke vooruitgang op het gebied van materiaalformulering en productieprocessen, wat resulteert in uitzonderlijke prestaties en veelzijdigheid.

Geavanceerde materiaalcompositie
Gemaakt van een unieke mix van speciaal geformuleerde nano-ceramica gemengd met polytetrafluoroethyleen (PTFE) hars, versterkt met ultra-dun en ultra-fijn glasvezel doek,de F4BTMS1000 minimaliseert de negatieve effecten van glasvezel op de verspreiding van elektromagnetische golvenDeze innovatieve samenstelling is ontworpen om dielektrische verliezen aanzienlijk te verminderen en tegelijkertijd de dimensionale stabiliteit te verbeteren.het materiaal geschikt maken voor verschillende toepassingen.

Belangrijkste voordelen van de F4BTMS1000 zijn verbeterde elektrische sterkte en thermische geleidbaarheid, evenals een lage thermische uitbreidingscoëfficiënt.Deze eigenschappen zorgen voor stabiele dielektrische temperatuurkenmerken en een grotere bruikbaarheid in een breed frequentiebereikBovendien is in de F4BTMS-serie RTF-koperfolie met een lage ruwheid opgenomen, waardoor het verlies van geleiders verder wordt verminderd en een uitstekende schilvastheid wordt geboden.met een vermogen van meer dan 50 W.

Belangrijkste kenmerken van de F4BTMS1000
Dielectrische constante (Dk): De F4BTMS1000 heeft een Dk van 10,2 bij 10 GHz, waardoor het ideaal is voor hoogfrequente toepassingen waar nauwkeurige signaaloverdracht van cruciaal belang is.


Dissipatiefactor: met waarden van 0,0020 bij 10 GHz en 0,0023 bij 20 GHz minimaliseert het PCB het energieverlies tijdens de werking.


Coëfficiënt van thermische uitbreiding (CTE): De CTE-waarden van 16 ppm/°C (X-as), 18 ppm/°C (Y-as) en 32 ppm/°C (Z-as) zorgen voor stabiliteit in een breed temperatuurbereik van -55°C tot 288°C.


Lage thermische coëfficiënt van Dk: bij -320 ppm/°C garandeert deze eigenschap een consistente prestatie onder temperatuurvariaties, waardoor de betrouwbaarheid van het ontwerp wordt verbeterd.


Hoge thermische geleidbaarheid: Met een vermogen van 0,81 W/mk bevordert dit PCB een efficiënte warmteafvoer, cruciaal voor het handhaven van optimale bedrijfsomstandigheden.


Lage vochtabsorptie: met een vochtabsorptie van 0,03%, is de F4BTMS1000 ontworpen om betrouwbaar te werken in vochtige omgevingen.

Bouwspesificaties
De F4BTMS1000 PCB heeft een robuuste tweelaagse stijve constructie met de volgende specificaties:

Koperlaag 1: 35 μm
F4BTMS1000 Core: 6,35 mm (250 mil)
Koperlaag 2: 35 μm

De afmetingen van de platen zijn 98 mm x 98 mm (± 0,15 mm), met een einddikte van 6,4 mm. Voor de buitenste lagen is een afgewerkt kopergewicht van 1,4 mils gespecificeerd, wat zorgt voor een optimale geleidbaarheid.

Aanvullende bouwdetails
Minimum spoor/ruimte: 6/6 mils
Minimale gatgrootte: 0,6 mm
Via Platingdikte: 20 μm
Oppervlakte: kaal koper, met uitstekende geleidbaarheid.
Elektrische test: Elk PCB ondergaat vóór verzending een elektrische test van 100% om de kwaliteit en betrouwbaarheid te waarborgen.

Kwaliteitsborging en normen
De productie vindt plaats in overeenstemming met de IPC-klasse-2-normen, waardoor een matig betrouwbaarheidsniveau wordt gewaarborgd dat geschikt is voor een verscheidenheid aan toepassingen.Deze kwaliteitsverbintenis garandeert dat elk F4BTMS1000-PCB voldoet aan strenge prestatie benchmarks, waardoor klanten in kritieke industrieën gemoedsrust krijgen.

Typische toepassingen
De F4BTMS1000 PCB is ideaal geschikt voor een verscheidenheid aan toepassingen met een hoge betrouwbaarheid, waaronder:

Aerospace-apparatuur:Essentieel voor ruimtevaart- en cabineapparatuur die in extreme omstandigheden een consistente prestatie vereist.


Microwave- en RF-toepassingen:Perfect voor geavanceerde microwavecomponenten, om de signaalintegriteit te garanderen en minimale verliezen.


Militaire radar:Ontworpen om te voldoen aan de precisie eisen van militaire toepassingen.


Voedingsnetwerken en fasegevoelige antennes:Ideaal voor gefasiseerde antennes en satellietcommunicatie.

Conclusies
De F4BTMS1000 PCB is een belangrijke stap vooruit in PCB-technologie, waarbij geavanceerde materialen en rigoureuze productieprocessen worden gecombineerd om ongeëvenaarde prestaties en betrouwbaarheid te leveren.met een gewicht van niet meer dan 10 kgDeze PCB is ontworpen om aan de uitdagingen van de moderne elektronica te voldoen.
