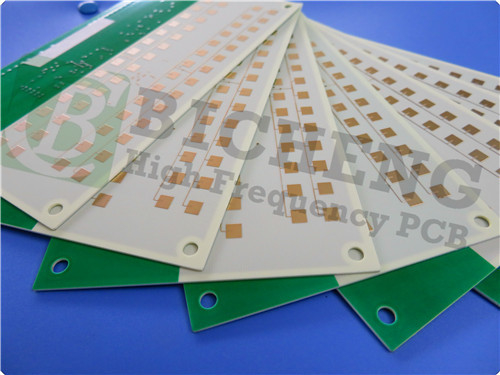

20mil Rogers RO4535 PCB's met hoge frequentie voor antennenmarkten

Aangezien de vraag naar hoogfrequente toepassingen blijft groeien, is de behoefte aan geavanceerde printplaten (PCB) -technologieën nog nooit zo cruciaal geweest.een innovatieve oplossing van Rogers Corporation die is ontworpen om aan de specifieke eisen van de antennemarkt te voldoenIn dit artikel worden de kenmerken, voordelen, constructiedetails en toepassingen van het RO4535 PCB besproken en worden inzichten verschaft voor ingenieurs en ontwerpers die hun projecten willen verbeteren.

Inleiding tot RO4535

De RO4535 High-Frequency Laminates zijn ontworpen om de mogelijkheden van de succesvolle RO4000? productreeks uit te breiden naar antenne toepassingen.glasversterkt materiaal op koolwaterstofbasis biedt een gecontroleerde dielectrische constante, lage verliesprestaties en een uitstekende respons op basis van passieve intermodulatie (PIM), waardoor het bijzonder geschikt is voor microstrip-antennes voor mobiele infrastructuur.

Een van de opvallende kenmerken van de RO4535 is de compatibiliteit met conventionele FR-4 en hoge temperatuur loodvrije soldeerverwerking.RO4535 vereist geen speciale behandeling voor het bereiden van door-gat beklede preparatenDeze betaalbaarheid en gebruiksgemak stellen ontwerpers in staat om zowel prijs als prestaties in hun antenneontwerpen te optimaliseren.

Belangrijkste kenmerken en technische specificaties

Dit PCB is gevuld met functies die zijn prestaties verbeteren in hoogfrequente toepassingen:

- Dielectrische constante: 3,44 ± 0,08 bij 10 GHz/23°C, waardoor het signaal voorspelbaar werkt.


- Dissipatiefactor: 0,0037 bij 10 GHz/23°C, wat bijdraagt tot een minimaal signaalverlies.


- Thermische geleidbaarheid: 0,6 W/m/°K, waardoor een effectief warmtebeheer mogelijk is.


- coëfficiënt van thermische uitbreiding (CTE): X-as CTE van 16 ppm/°C, Y-as CTE van 17 ppm/°C, Z-as CTE van 50 ppm/°C. Dit komt overeen met de thermische uitbreiding van koper,vermindering van stress en verbetering van de betrouwbaarheid.


- Hoge glazen transitietemperatuur (Tg): hoger dan 280 °C, waardoor het bestand is tegen verwerking en werking bij hoge temperaturen.


- Lage wateropname: slechts 0,09%, waardoor de duurzaamheid en betrouwbaarheid in verschillende omgevingsomstandigheden worden verbeterd.


- UL-94 V-0-conformiteit: beschikbaar met Rogers® RoHS-conforme vlamvertragende technologie, die veiligheid en betrouwbaarheid garandeert.

Deze kenmerken maken de RO4535 PCB een aantrekkelijke keuze voor ingenieurs die de grenzen van antenne technologie willen verleggen.

Details van de bouw

Deze PCB is ontworpen met precisie en vervaardigbaarheid in het achterhoofd.

- Stapel: een tweelaags stijf PCB met:
- Koperlaag 1: 35 μm
- Rogers RO4535 Core: 0,508 mm (20 mil)
- Koperlaag 2: 35 μm

- Afmetingen van het bord: 53 mm x 53 mm, met een tolerantie van ± 0,15 mm.
- Minimum spoor/ruimte: 4/4 millimeter, met ingewikkelde ontwerpen.
- Minimale gatgrootte: 0,3 mm, zonder blinde vias.
- Afgeronde plaatdikte: 0,6 mm, waardoor een stevig platform voor de onderdelen wordt geboden.
- Afgerond kopergewicht: 1 oz (1,4 ml) op de buitenste lagen, waardoor een goede geleidbaarheid wordt gewaarborgd.
- Via Plating Dikte: 20 μm, verbeterde connectiviteit.
- Oppervlakte afwerking: onderdompeling goud voor optimale soldeerbaarheid.
- Zijdecrème: wit aan de bovenkant, geen zijdecrème aan de onderkant.
Groen boven en onder.

Kwaliteitsborging

Kwaliteit staat centraal in de PCB-productie en de RO4535 is geen uitzondering.de naleving van de kwaliteitsnormen van IPC-klasse 2De Gerber RS-274-X is afkomstig van onze klanten, zodat elk PCB uniek is.

Toepassingen van RO4535 PCB

De RO4535 PCB is speciaal ontworpen voor een reeks hoogfrequente toepassingen, waaronder:

- Cellulaire infrastructuur basistation antennes: naarmate mobiele netwerken evolueren, is de behoefte aan betrouwbare, hoogwaardige antennes van cruciaal belang.


- WiMAX-antennennetwerken: de RO4535 ondersteunt draadloze communicatie met hoge snelheid en is ideaal voor toepassingen die een robuuste signaalintegriteit vereisen.

Deze toepassingen onderstrepen de veelzijdigheid en effectiviteit van de RO4535-PCB bij het voldoen aan de eisen van moderne draadloze technologie.

Conclusies

De RO4535 High-Frequency PCB vertegenwoordigt een belangrijke vooruitgang in antenntechnologie, waarbij kosteneffectiviteit en superieure prestaties worden gecombineerd.en betrouwbaarheid maken het een uitstekende keuze voor ingenieurs en ontwerpers die hun antenneontwerpen willen optimaliseren zonder afbreuk te doen aan de kwaliteit.

Nu de industrie zich steeds meer richt op hoogfrequente toepassingen, is de RO4535 PCB klaar om de uitdagingen van morgen aan te gaan.Neem vandaag nog contact op met ons verkoopteam en ontdek hoe de RO4535 uw volgende project kan verbeteren..
