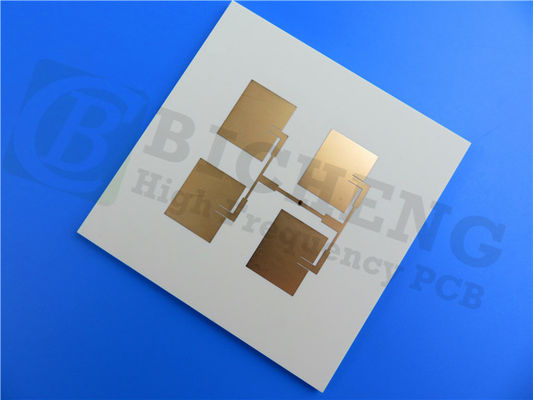

RO4533 PCB 60mil Dubbellagige onderdompeling Goudoppervlak Afgerond

Naarmate de vraag naar efficiënte en krachtige elektronische apparaten toeneemt, wordt de behoefte aan geavanceerde printplaten (PCB) steeds belangrijker.De nieuw geleverde Rogers RO4533 PCB staat voorop in deze technologische vooruitgang., speciaal ontworpen om te voldoen aan de strenge eisen van mobiele infrastructuur microstrip antenne toepassingen.

Inleiding tot Rogers RO4533

Het Rogers RO4533 PCB is een met keramiek gevulde, glasversterkte koolwaterstof-gecomprimeerde laminaat die een gecontroleerde dielektrische constante en een lage verliesprestatie levert.Dit laminaat is ontworpen om uit te blinken in mobiele infrastructuur toepassingenDe RO4533 biedt een combinatie van betaalbaarheid en hoge prestaties.het maakt het een aantrekkelijk alternatief voor traditionele PTFE-materialen die worden gebruikt in antenntechnologieën.

Een van de belangrijkste voordelen van de RO4533 is de compatibiliteit met de conventionele FR-4 verwerking en loodvrije soldeertechnieken bij hoge temperatuur.die vaak speciale behandelingen vereisen voor het bereiden van doorlopende gaten met bekledingDeze gebruiksgemak stroomlijnt niet alleen de productie, maar stelt ontwerpers ook in staat om zowel de prijs als de prestaties in hun antenneontwerpen te optimaliseren.

Bovendien zijn de RO4533-laminaatverwerkingen verkrijgbaar in halogeenvrije versies, waardoor wordt gewaarborgd dat de strengste milieunormen worden nageleefd.Deze inzet voor duurzaamheid maakt de RO4533 een ideale keuze voor milieubewuste fabrikanten.

Belangrijkste kenmerken van RO4533 PCB

1. Dielectrische constante en dissipatiefactor
Het RO4533 PCB heeft een dielectrische constante van 3,3 bij 10 GHz, een cruciale parameter voor het behoud van de signaalintegrititeit in hoogfrequente toepassingen.0025 op dezelfde frequentie, zorgt dit laminaat voor een minimaal energieverlies, waardoor de algehele efficiëntie van de antenne wordt verhoogd.

2. Thermische eigenschappen
De thermische prestaties zijn een essentieel aspect van het PCB-ontwerp, vooral in toepassingen met een hoog vermogen.met een vermogen van meer dan 50 W,Bovendien vermindert de lage thermische uitbreidingscoëfficiënt (CTE) op de Z-as het risico op delaminatie en andere thermische storingen.

3Vochtopname en warmtegeleiding
Met een vochtabsorptie van slechts 0,02% toont de RO4533 uitstekende betrouwbaarheid onder verschillende omgevingsomstandigheden.6 W/mK vergemakkelijkt een effectieve warmteafvoer, cruciaal voor het behoud van de prestaties in krachtige toepassingen.

4. CTE verenigbaarheid
De coëfficiënten van thermische uitbreiding in zowel de X- als de Y-richting komen nauw overeen met die van koper (X CTE: 13 ppm/°C, Y CTE: 11 ppm/°C).Deze compatibiliteit vermindert de spanningen tijdens de thermische cyclus aanzienlijk, wat essentieel is om de betrouwbaarheid van geplateerde doorlopende gaten en de algehele duurzaamheid van PCB te verbeteren.

Voordelen van het gebruik van Rogers RO4533

1. laag verlies en laag PIM-respons
De combinatie van lage dielectrische constante en lage passieve intermodulatie (PIM) maakt de RO4533 geschikt voor een breed scala aan toepassingen,met name in mobiele communicatiesystemen waar de signaalkwaliteit van cruciaal belang is.

2. Standaard fabricage compatibiliteit
Het thermosetharsysteem van de RO4533 is ontworpen om compatibel te zijn met standaard PCB-fabricatieprocessen.uiteindelijk de productiekosten verlagen.

3. Uitstekende dimensie stabiliteit
De RO4533 biedt uitzonderlijke dimensionale stabiliteit, die cruciaal is voor grotere paneldimensies.Het maakt het een kosteneffectieve keuze voor massaproductie..

4Uniforme mechanische eigenschappen
De gelijkmatige mechanische eigenschappen van het laminaat zorgen ervoor dat het tijdens de behandeling en montage zijn vorm behoudt.

5. Hoge warmtegeleiding
De hoge thermische geleidbaarheid van de RO4533 verbetert de vermogenshandleidingsvermogen, waardoor het effectief kan werken in toepassingen met hoge frequentie en hoge vermogen.

Technische specificaties

Deze PCB heeft een tweelaagse stijve stapel:


- Koperlaag 1: 35 μm
- Rogers 4533 Kern: 1.524 mm (60 mil)
- Koperlaag 2: 35 μm

Bouwgegevens:
- Afmetingen van het bord: 110 mm x 61,3 mm (± 0,15 mm)
- Minimaal spoor/ruimte: 4/4 millimeter.
- Minimale gatgrootte: 0,4 mm
- Afgeronde platendikte: 1,6 mm
- Afgewerkte koperen gewicht: 1 oz (1,4 ml) op de buitenste lagen
- Via Plating Dikte: 20 μm
- Oppervlakte: onderdompeling goud.
- Boven zijde: wit
- Top Solder Mask, blauw.
- Kwaliteitsborging: Elk PCB ondergaat 100% elektrische tests voordat het wordt verzonden om de betrouwbaarheid te waarborgen.

Typische toepassingen

De Rogers RO4533 PCB is goed geschikt voor verschillende toepassingen, met name in de telecommunicatiesector.

- Antennen voor basisstations in de cellulaire infrastructuur: De lage verliezen en de uitstekende thermische eigenschappen maken deze antennes ideaal voor hoogwaardige antennes in cellulaire netwerken.


- WiMAX-antennennetwerken: De betrouwbaarheid en efficiëntie van de antennen ondersteunen de veeleisende eisen van WiMAX-systemen en maken een robuuste draadloze communicatie mogelijk.

Conclusies

De Rogers RO4533 PCB is een state-of-the-art oplossing voor ingenieurs en fabrikanten die de prestaties van hun mobiele infrastructuurtoepassingen willen verbeteren.hoge thermische stabiliteit, en de compatibiliteit met standaard PCB-productieprocessen maken het een uitstekende keuze voor een breed scala aan toepassingen.
