Aangezien de vraag naar hoogwaardige elektronische apparaten blijft stijgen, is de behoefte aan geavanceerde printplaten (PCB's) van groot belang geworden.De nieuw geleverde Rogers RO4360G2 PCB staat uit als een revolutionaire oplossing in hoogfrequente circuits..
Inleiding tot Rogers RO4360G2
De Rogers RO4360G2 is een laagverlies, glasversterkt, koolwaterstof-keramisch gevulde thermoset laminaat.Dit innovatieve materiaal is ontworpen om een ongeëvenaarde balans te bieden tussen prestaties en verwerkingsvermogen.Opmerkelijk is dat het het eerste hoog dielectrische constante (Dk) thermoset laminaat is dat vergelijkbaar met traditionele FR-4 materialen kan worden verwerkt.Dit voordeel stelt fabrikanten in staat om gebruik te maken van bestaande fabricagetechnieken en tegelijkertijd te profiteren van verbeterde prestatiekenmerken.
De RO4360G2 is ontworpen voor loodvrije processen en biedt een verbeterde stijfheid, die essentieel is voor de stabiliteit en betrouwbaarheid van meerlagige constructies.Dit laminaat vermindert niet alleen de materialen- en fabricagekosten, maar integreert ook naadloos met de RO440-serie van Rogers' prepreg- en RO4000-laminaat met een lagere Dk, waardoor het een veelzijdige optie is voor complexe meerlaagse ontwerpen.
Belangrijkste kenmerken van de RO4360G2 PCB
1. Dielectrische constante en dissipatiefactor
De RO4360G2 heeft een dielectrische constante van 6,15 ± 0,15 bij 10 GHz en een dissipatiefactor van 0,0038 bij dezelfde frequentie.Deze eigenschappen zijn van cruciaal belang voor het behoud van de signaalintegrititeit in hoogfrequente toepassingen, waardoor een efficiënte signaaloverdracht met minimaal energieverlies mogelijk is.
2. Thermische stabiliteit
Met een ontbindingstemperatuur (Td) van meer dan 407 °C en een hoge glazen overgangstemperatuur (Tg) van meer dan 280 °C is de RO4360G2 geschikt voor toepassingen met hoge thermische eisen.Deze thermische stabiliteit zorgt voor betrouwbare prestaties in moeilijke omgevingen waar andere materialen kunnen falen.
3. Warmtegeleidbaarheid en coëfficiënt van thermische uitbreiding
Het laminaat beschikt over een warmtegeleidbaarheid van 0,75 W/mK, wat zorgt voor een effectief warmtebeheer in krachtige toepassingen.samen met de kopermatchingcoëfficiënten in de as X en Y (13 ppm/°C en 14 ppm/°C), respectievelijk), vergemakkelijkt betrouwbare prestaties in meerlagige platenconstructies.
4. Naleving van milieuvoorschriften
De RO4360G2 is ontworpen om milieuvriendelijk te zijn, volledig compatibel met loodvrije processen.het waarborgen van veiligheid bij verschillende toepassingen.
| Vastgoed |
RO4360G2 |
De richting |
Eenheden |
Voorwaarde |
Testmethode |
| Dielectrische constante,εProces |
6.15±0.15 |
Z. |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 |
| 2.5 GHz/23°C |
| Dissipatiefactor,tanδ |
0.0038 |
Z. |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 |
| Warmtegeleidbaarheid |
0.75 |
|
W/mK |
50°C |
ASTM D-5470 |
| Volumeweerstand |
4.0 x 1013 |
|
Ω.cm |
Verhoogde T |
IPC-TM-650 2.5.17.1 |
| Oppervlakteweerstand |
9.0 x 1012 |
|
Ω |
Verhoogde T |
IPC-TM-650 2.5.17.1 |
| Elektrische kracht |
784 |
Z. |
V/mil |
|
IPC-TM-650 2.5.6.2 |
| Treksterkte |
131 (19) 97 ((14) |
X Y |
MPa (kpsi) |
40 uur 50% RH/23 |
ASTM D638 |
| Buigkracht |
213(31) 145(21) |
X Y |
Mpa (kpsi) |
40 uur 50% RH/23 |
IPC-TM-650, 2.4.4 |
| Coëfficiënt van thermische uitbreiding |
13 14 28 |
X Y Z |
ppm/°C |
-50 °C tot 288 °C na herhaaldelijke warmtecyclus |
IPC-TM-650, 2.1.41 |
| Tg |
> 280 |
|
°C TMA |
|
IPC-TM-650 2.4.24.3 |
| Td |
407 |
|
°C |
|
ASTM D3850 met behulp van TGA |
| T288 |
> 30 |
Z. |
Min. |
30 min / 125°C Voorbakken |
IPC-TM-650 2.2.24.1 |
| Moessure Absorptie |
0.08 |
|
% |
50°C/48 uur |
IPC-TM-650 2.6.2.1 ASTM D570 |
| Thermische coëfficiënt van er |
-131 @10 GHz |
Z. |
ppm/°C |
-50 °C tot 150 °C |
IPC-TM-650, 2.5.5.5 |
| Dichtheid |
2.16 |
|
gm/cm3 |
NT1 geïsoleerd |
ASTM D792 |
| Koperen schil sterkte |
5.2 (0,91) |
|
pli (N/mm) |
Voorwaarde B |
IPC-TM-650 2.4.8 |
| Ontvlambaarheid |
V-0 |
|
|
|
UL 94 Dossier QMTS2. E102765 |
Voordelen van het gebruik van Rogers RO4360G2
Flexibiliteit van het ontwerp
De Rogers RO4360G2 PCB biedt een breed scala aan ontwerpmogelijkheden.De compatibiliteit met bestaande FR-4-verwerkingstechnieken stelt ingenieurs in staat om te innoveren zonder beperkt te worden door materiële beperkingen.
Compatibiliteit van geautomatiseerde assemblages
Dit laminaat is ontworpen om naadloos te werken met geautomatiseerde assemblageprocessen, wat cruciaal is voor grote productie.De betrouwbaarheid van geplateerde doorlopende gaten verbetert de integriteit van de verbindingen in het hele PCB.
Kosteneffectieve oplossing
Met een efficiënt beheer van de toeleveringsketen en korte doorlooptijden biedt de RO4360G2 een kosteneffectieve optie voor fabrikanten.De combinatie van lagere materiaalkosten en de mogelijkheid om bestaande fabricage methoden te gebruiken, draagt bij aan de algemene besparingen.
Verantwoordelijk voor het milieu
Aangezien de industrie steeds meer prioriteit geeft aan duurzaamheid, voldoet de loodvrije compatibiliteit van de RO4360G2 aan moderne milieunormen, waardoor het een verantwoorde keuze is voor fabrikanten.
| PCB materiaal: |
Met koolwaterstof gevulde keramische thermosetmaterialen |
| Aanduiding: |
RO4360G2 |
| Dielectrische constante: |
6.15 ± 0.15 |
| Aantal lagen: |
Dubbele laag, meerlaag, hybride PCB |
| Koperen gewicht: |
0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| PCB-dikte: |
8mil (0.203mm), 12mil (0.705mm), 16mil (0.406mm), 20mil ((0.508mm), 24mil (0.610mm), 32mil (0.813mm), 60mil ((1.524mm) |
| PCB-grootte: |
≤ 400 mm x 500 mm |
| Soldeermasker: |
Groen, zwart, blauw, geel, rood, enz. |
| Afwerking van het oppervlak: |
Bare koper, HASL, ENIG, OSP enz. |
Technische specificaties

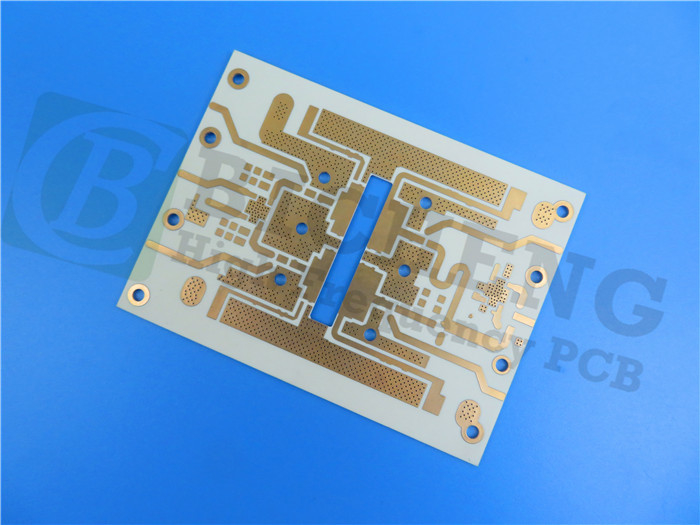

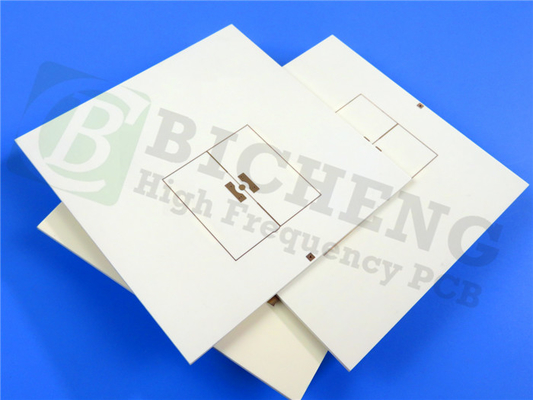

De Rogers RO4360G2 PCB is voorzien van een 2-laag rigide stapel, die:
- Koperlaag 1: 35 μm
- RO4360G2 Substraat: 24 mil (0,61 mm)
- Koperlaag 2: 35 μm
Bouwgegevens:
- Afmetingen van het bord: 76,48 mm x 43,52 mm (± 0,15 mm)
- Minimaal spoor/ruimte: 5/5 mils
- Minimale gatgrootte: 0,30 mm
- Afgeronde platendikte: 0,73 mm
- Afgewerkte koperen gewicht: 1 oz (1,4 ml) op de buitenste lagen
- Via Plating Dikte: 20 μm
- Oppervlakteafwerking: onderdompeling van tin
- Boven zijde: wit
- Top Solder Mask: groen
Typische toepassingen
De Rogers RO4360G2 PCB is ideaal geschikt voor een breed scala aan toepassingen, met name in de telecommunicatie- en automobielsector.
- Versterkers van het stationsvermogen: zijn lage verliezen en hoge thermische stabiliteit maken het een uitstekende keuze voor het aansturen van basisstations en zorgen voor betrouwbare communicatiesignalen.
- Small Cell Transceivers: het laminaat ondersteunt de compacte ontwerpen die vereist zijn voor small cell technologie, waardoor efficiënte draadloze communicatie in stedelijke omgevingen mogelijk is.
Conclusies
De Rogers RO4360G2 PCB is een baanbrekende oplossing voor het ontwerp van hoogfrequente schakelingen, waarbij geavanceerde materiële eigenschappen worden gecombineerd met kosteneffectieve verwerkingsmogelijkheden.De unieke eigenschappen maken het ideaal voor verschillende toepassingenVoor meer informatie of om een bestelling te plaatsen, kunt u contact opnemen met ons verkoopteam.
