| Hoog licht: | Keramische PTFE-composites PCB-blog,25mil PCB's met hoge frequentie,Hoogfrequente PCB-substraten |
||
|---|---|---|---|

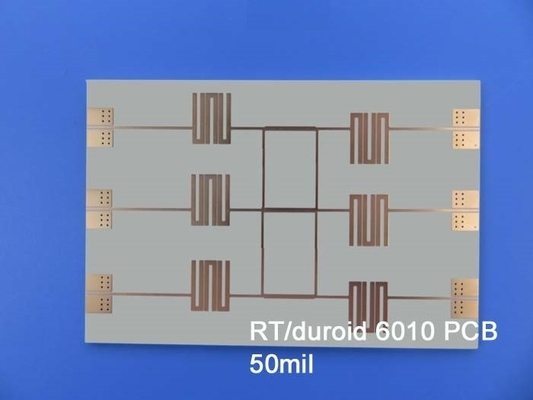

Met onze nieuw geleverde PCB, gemaakt van Rogers RT/duroid 6010.2LM, een hoogwaardig substraat met uitzonderlijke kenmerken en betrouwbare constructie,Dit PCB is ontworpen om aan de eisen van verschillende toepassingen te voldoen.Laten we de belangrijkste specificaties en voordelen onderzoeken die dit PCB een uitstekende keuze maken voor elektronische projecten.
PCB-substraten: ongeëvenaarde prestaties en betrouwbaarheid
De Rogers RT/duroid 6010.2LM is voorzien van geavanceerde keramische-PTFE-composites, die een superieure prestatie en betrouwbaarheid garanderen.dit substraat biedt een hoog elektrisch rendementDe lage dissipatiefactor van 0,0023 bij 10 GHz/23°C garandeert een minimaal signaalverlies.waardoor het ideaal is voor toepassingen die werken op frequenties van de X-band of lager.
| Dielectrische constante,εProces | 10.2±0.25 | Z. | 10 GHz/23°C | IPC-TM-650 2.5.5.5 Geklemde streeplijn | |
| Dielectrische constante,ε Ontwerp | 10.7 | Z. | 8 GHz tot 40 GHz | Differentiële faselengte methode | |
| Dissipatiefactor,tanδ | 0.0023 | Z. | 10 GHz/A | IPC-TM-650 2.5.5.5 | |
| Thermische coëfficiënt ε | -425 | Z. | ppm/°C | -50°C-170°C | IPC-TM-650 2.5.5.5 |
| Volumeweerstand | 5 x 105 | Mohm.cm | Een | IPC 2.5.17.1 | |
| Oppervlakteweerstand | 5 x 106 | Moehm. | Een | IPC 2.5.17.1 | |
| Trekkende eigenschappen | ASTM D638 (0,1/min. depressie) | ||||
| Young's Modulus | 931 ((135) 559 ((81) | X Y | MPa ((kpsi) | Een | |
| Ultieme stress | 17(2.4) 13(1.9) | X Y | MPa ((kpsi) | Een | |
| De ultieme spanning | 9 tot 15 7 tot 14 | X Y | % | Een | |
| Compressieve eigenschappen | ASTM D695 (0,05/min. verstelpercentage) | ||||
| Young's Modulus | 2144 (311) | Z. | MPa ((kpsi) | Een | |
| Ultieme stress | 47(6.9) | Z. | MPa ((kpsi) | Een | |
| De ultieme spanning | 25 | Z. | % | ||
| Flexurale module | 4364 (633) 3751 (544) | X | MPa ((kpsi) | Een | ASTM D790 |
| Ultieme stress | 36 (5.2) 32 (4.4) | X Y | MPa ((kpsi) | Een | |
| Vervorming onder belasting | 0.26 1.3 | Z Z | % | 24 uur/50°C/7MPa 24 uur/150°C/7MPa | ASTM D261 |
| Vochtopname | 0.01 | % | D48/50°C 0,050" ((1,27 mm) dik | IPC-TM-650 2.6.2.1 | |
| Warmtegeleidbaarheid | 0.86 | W/m/k | 80°C | ASTM C518 | |
| Coëfficiënt van thermische uitbreiding | 24 24 47 |
X Y Z. |
ppm/°C | 23°C/50% RH | IPC-TM-650 2.4.41 |
| Td | 500 | °C TGA | ASTM D3850 | ||
| Dichtheid | 3.1 | g/cm3 | ASTM D792 | ||
| Specifieke warmte | 1.00(0.239) | j/g/k (BTU/ib/OF) |
Berekeningen | ||
| Koperen schil | 12.3 (2.1) | pli (N/mm) | na soldeervloeiing | IPC-TM-650 2.4.8 | |
| Ontvlambaarheid | V-0 | UL 94 | |||
| Loodvrij proces compatibel | - Ja, dat klopt. | ||||
Uitzonderlijke thermische en milieustabiliteit
Met een Td (ontbindingstemperatuur) van meer dan 500°C volgens TGA-tests, biedt de RT/duroïde 6010.2LM een uitstekende thermische stabiliteit.het verzekeren van een betrouwbare werking, zelfs onder veeleisende omstandighedenDe vochtopname van slechts 0,01% garandeert een constante elektrische prestatie, zelfs in vochtige omgevingen.24 ppm/°C (Y-as), en 47 ppm/°C (Z-as) zorgen voor dimensionale stabiliteit en compatibiliteit met andere componenten.
Kenmerken voor optimale prestaties en veelzijdigheid
De RT/duroid 6010.2LM biedt verschillende functies die zijn ontworpen om de prestaties en veelzijdigheid te verbeteren.het mogelijk maken van consistente en betrouwbare resultatenHet substraat is bekleed met standaard en omgekeerd behandelde elektrodepositie koperfolie, wat een uitstekende geleidbaarheid en signaalintegratie garandeert.De betrouwbare doorlopende gaten in meerlagige platen maken naadloze verbindingen en efficiënte signaaloverdracht mogelijk.
| PCB materiaal: | keramische PTFE-composite |
| Aanduiding: | NT1vervoer |
| Dielectrische constante: | 10.2 ± 0,25 (proces); 10.7 (ontwerp) |
| Aantal lagen: | 1 laag, 2 laag |
| Koperen gewicht: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| Dielectrische dikte: | 10 mil (0,254 mm), 25 mil (0,635 mm), 50 mil (1,27 mm), 75 mil (1,90 mm) |
| PCB-grootte: | ≤ 400 mm x 500 mm |
| Soldeermasker: | Groen, zwart, blauw, geel, rood, enz. |
| Afwerking van het oppervlak: | Bare koper, HASL, ENIG, onderdompeling tin, onderdompeling zilver, OSP. |
Precieze constructiedetails voor specificaties
Deze tweelaagse rigide PCB-constructie bestaat uit koperschichten met een dikte van 35 μm, die de RT/duroïde 6010.2LM-kern van 0,635 mm (25 mil) sandwichen.De afmetingen van de afgewerkte planken van 34 mm x 18 mm zorgen voor een compacte vormfactorMet een minimale sporen/ruimte van 14/10 mil en een minimale gatgrootte van 0,25 mm, kan dit PCB ingewikkelde schakelingen ontwerpen.De afgeronde plaatdikte van 0.8 mm, 1 oz (1,4 mils) buitenste laag kopergewicht, en 20 μm via plating dikte zorgen voor robuuste constructie en betrouwbare prestaties.
Aanvullende specificaties en toepassingen
Dit pcb heeft een onderdompelingsgoud oppervlak, een blauw bovenste soldeermasker en een wit bovenste zijde, waardoor het een professioneel en visueel aantrekkelijk uiterlijk biedt.Met 50 ohm-impedantieregeling op 14 mil/10 mil spoor/afstandDeze PCB is geoptimaliseerd voor hoogfrequente toepassingen en ondergaat voor verzending 100% elektrische tests, om de hoogste kwaliteitsnormen te garanderen.
De RT/duroid 6010.2LM is wereldwijd verkrijgbaar voor een breed scala aan industrieën en toepassingen.systemen voor het voorkomen van botsingen met luchtvaartuigenDit PCB geeft uw projecten uitzonderlijke prestaties en betrouwbaarheid.
Neem contact op met ons speciale verkoopteam op sales10@bichengpcb.com voor technische vragen of om de mogelijkheden van de RT/duroid 6010.2LM in uw toepassingen te verkennen.Ervaar de kracht van hoogwaardige PCB's met Rogers RT/duroid 6010.2LM en breng je ontwerpen naar nieuwe hoogten van succes.
