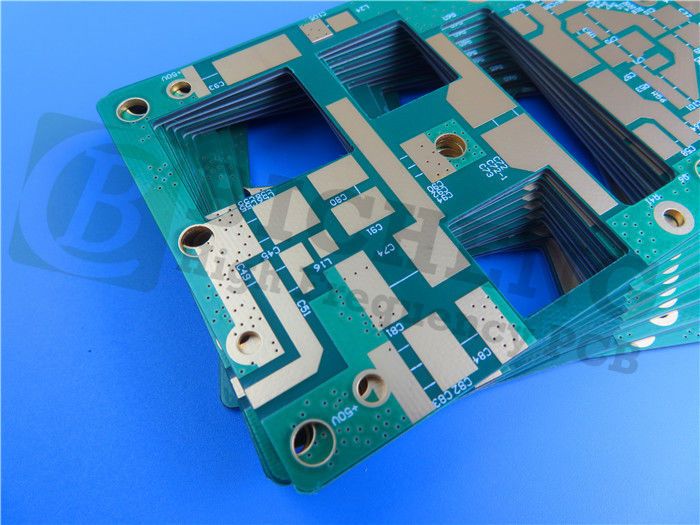

Rogers RT / Duroid 5880LZ PCB verkent lichtgewicht en mogelijkheden

Rogers RT / Duroid 5880LZ PCB verkent lichtgewicht en mogelijkheden

Gedetailleerde informatie
Markeren:

Rogers RT PCB

,

Laminaten PCB

,

Materiaal van Rogersrechts het Samengestelde PCB

Productbeschrijving

De Rogersrt/duroid 5880LZ laminaten zijn samengestelde materialen die met PTFE worden gevuld. Zij worden specifiek ontworpen voor gebruik in het eisen van strook-lijn en microfilmkringstoepassingen. Deze laminaten bevatten een unieke vuller die in een lage dichtheid die van 1,4 gm/cm3 resulteert, hen ideaal maken lichtgewicht en voor krachtige, gewicht-gevoelige toepassingen.



RT/duroid 5880LZ PCBs hebben een zeer lage diëlektrische constante van 2,0 +/0,04 en een lage dissipatiefactor die zich van .0021 tot .0027 bij 10GHz uitstrekken. De diëlektrische constante is eenvormig van paneel aan paneel en blijft constant over een breed frequentiegebied. De lage dissipatiefactor breidt het nut van deze PCBs tot ku-Band uit en hierboven.



De typische toepassingen van de laminaten van RT/duroid 5880LZ omvatten antennesystemen in de lucht, lichtgewichtvoernetwerken, punt om digitale radioantennes, en andere gelijkaardige toepassingen te richten.



Rogers RT / Duroid 5880LZ PCB verkent lichtgewicht en mogelijkheden 0



Bezit Typische Waarde RT/duroid® 5880LZ Richting Eenheden Voorwaarde Testmethode
Diëlektrische Constante ER, Proces 2.00 ± 0,04 Z   10 GHz/23°C Ipc-tm-650, 2.5.5.5
Diëlektrische Constante ER, Ontwerp 2.00 Z   8 GHz - 40 GHz De differentiële Methode van de Faselengte
Dissipatiefactor, tan Type: 0,0021 Maximum: 0,0027 Z   10GHz/23°C Ipc-tm-650, 2.5.5.5
Thermische Coëfficiënt van Diëlektrische Constante, ER +20 Z ppm/°C -50°C aan 150°C 10GHz Ipc-tm-650, 2.5.5.5
Volumeweerstandsvermogen 1.74 X 10^7   Mohm•cm C-96/35/90 Ipc-tm-650, 2.5.17.1
Oppervlakteweerstandsvermogen 2.08 X 10^6   Mohm C-96/35/90 Ipc-tm-650, 2.5.17.1
Elektrosterkte 40   KV D48/50 Ipc-tm-650, 2.5.6
Dimensionale Stabiliteit -0.38 X, Y %   Ipc-tm-650, 2.4.39A
Vochtigheidsabsorptie 0,31   % 24 hours/23°C Ipc-tm-650, 2.6.2.1
Warmtegeleidingsvermogen 0,33 Z W/m/°K 80°C ASTM C518
Coëfficiënt van Thermische Uitbreiding 54, 47 40 X, Y Z ppm/°C 0 aan 150°C Ipc-tm-650, 2.4.41
Outgassing
TML 0,01   %   ASTM E-595
CVCM 0,01
WVR 0,01
Dichtheid 1.4   gm/cm^3   ASTM D792
Koperschil >4.0   pli   Ipc-tm-650, 2.4.8
Brandbaarheid V-o       UL 94
Loodvrij Procescompatibel systeem JA
