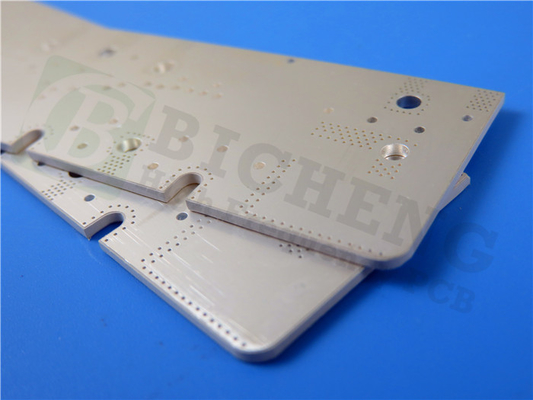

Rogers DiClad 880 de Dubbele Laag 60mil van Hoge Frequentiepcb met Onderdompelingsgoud

Rogers DiClad 880 de Dubbele Laag van Hoge Frequentiepcb 60mil met Onderdompelingsgoud

(De Gedrukte Kringsraad is naar maat gemaakte producten, het getoonde beeld en de parameters zijn enkel voor verwijzing)

Rogers DiClad wordt 880 laminaten gemaakt van geweven versterkte glasvezel, op PTFE-Gebaseerde samenstellingen die lagere diëlektrische constante (DK) en dissipatiefactoren (Df) aanbieden. Deze laminaten worden algemeen gebruikt in filter, koppeling, en versterkertoepassingen met geringe geluidssterkte, evenals machtsverdelers en combines, waar de diëlektrische constanteuniformiteit en met beperkte verliezen belangrijk is.

Neem een dichtere blik bij de eigenschappen van DiClad 880. Dit materiaal is geweven die glasvezel, zonder enige ceramische vuller wordt versterkt en wordt op PTFE-gebaseerd. Zijn diëlektrische constante wordt zorgvuldig aangepast door een nauwkeurige het mengen zich verhouding van PTFE en glasvezel, resulterend in een lagere waarde van DK van 2,17 of 2,2 bij 10 GHz en een lagere dissipatiefactor van 0,0009 @ 10 GHz. Nochtans, is het belangrijk om op te merken dat dit materiaal minder dimensionale stabiliteit kan hebben dan de hoge materialen van DK.

In termen van thermische eigenschappen, is de thermische coëfficiënt van diëlektrische constante (TCDk) van DiClad 880 vrij slecht bij -160 ppm/°C toe te schrijven aan het ontbreken van om het even welke ceramische vullers. Voorts wordt de coëfficiënt van thermische uitbreiding (CTE) in de z-As hoger bij 252 ppm/°C, resulterend in zwakker warmtegeleidingsvermogen van 0,26 W/mK.

DiClad 880 heeft een sterke adhesie aan koper, zoals die door zijn schilsterkte wordt getoond van 14 pond/duim na thermische spanning. Bovendien, zowel zijn het volumeweerstandsvermogen als het oppervlakteweerstandsvermogen goed, metend bij 1,4 x 10^9 mΩ-Cm en 2,9 x 10^6 MΩ, respectievelijk. Het materiaal heeft ook een boogweerstand van groter dan 180 seconden.

DiClad 880 presteert uitzonderlijk goed in termen van trekmodulus, treksterkte, samenpersende modulus, en flexural modulus. Het heeft een diëlektrische analysewaarde groter dan 45 kilovoltage en een materiële dichtheid van 2,23 g/cm ³. Het voldoet aan de vereisten van UL94-V0-brandbaarheidsnormen en heeft lage waterabsorptie van 0,02%.

DiClad 880 heeft ook indrukwekkende outgassing eigenschappen, met een laag totaal massaverlies van 0,01% en een verzamelde vluchtige condenseerbare materiële grens van 0,10%. Het heeft een de herwinningstarief van de waterdamp van 0,01%, wijzend op weerstand tegen de absorptie van de waterdamp, en geen zichtbaar condensaat is aanwezig tijdens gebruik. Deze parameters tonen aan dat DiClad 880 hoogst stabiel en betrouwbaar is.

DiClad 880 PCBs is beschikbaar in diverse laagtellingen, met inbegrip van enig-opgeruimde, tweezijdige, multilayer, en hybride PCBs, en gekomen in verschillende diëlektrische dikten van 20mil (0.508mm), 30mil (0.762mm), en 60mil (1.524mm). Zij zijn ook beschikbaar in kopergewichten van 1oz (35µm) en 2oz (70µm), toestaand voor flexibiliteit in ontwerp.

De PCB-grootte wordt beperkt tot 400mm door 500mm maar kan worden vervaardigd om diverse toepassingen te passen. Het soldeerselmasker komt in een waaier van kleuren, met inbegrip van groen, zwart, blauw, geel, en rood.

De oppervlakteafwerking van DiClad 880 PCB is klantgericht en beschikbaar in verschillende opties, met inbegrip van het solderende niveau van de onderdompelings gouden, hete lucht (HASL), onderdompelingszilver, onderdompelingstin, naakt koper, OSP, en zuiver geplateerd goud, onder andere.

DiClad880 PCBs zijn veelzijdig en vinden nut in een verscheidenheid van toepassingen, met inbegrip van de gefaseerde netwerken van het radarvoer, commercieel - serienetwerken, basisstationantennes met beperkte verliezen, en begeleidingssystemen.

Tot slot is DiClad 880 materiaal compatibel met zowel traditioneel electroless koper als de directe processen van de stortingsmetallisering, die het vervaardigingsproces eenvoudig en geschikt maken. De meeste oppervlakte beëindigt, zoals HASL, tin, zilver, nikkel/goud, en OSP, is toegepast op DiClad 880 zonder enige kwesties of speciale zorgen.

PCB-Specificaties
