20mil Kappa 438 Glas Versterkte de Raadsvlam van PCB van Koolwaterstof Ceramische Rogers - vertrager

MOQ:	1pcs
Standaardverpakking:	Vacuümbags+cartons
Leveringstermijn:	8-9 werkdagen
Betalingswijze:	T/T
Toeleveringskapaciteit:	5000pcs per maand

Details Informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst

China

Merknaam

Bicheng

Certificering

UL, ISO9001, IATF16949

Modelnummer

OIC-162.V1.0

Grondstof:

Glas Versterkte Ceramische Koolwaterstof

Laagtelling:

Dubbellaagse, meerlagige, hybride printplaat

PCB thicknes:

20mil (0.508mm), 30mil (0.762mm), 40mil (1.016mm), 60mil (1.524mm)

PCB-Grootte:

≤400 mm x 500 mm

Soldeerselmasker:

Groene, Zwarte, Blauwe, Gele, Rode enz.

Kopergewicht:

0.5oz (17 µm), 1oz (35µm)

De oppervlakte eindigt:

Naakte koper, HASL, ENIG, OSP etc….

Markeren:

Raad van PCB van koolwaterstof de Ceramische Rogers

De glas Versterkte Rogers-Raad van PCB

Vlam - de Raad van PCB van vertragersrogers

Productbeschrijving

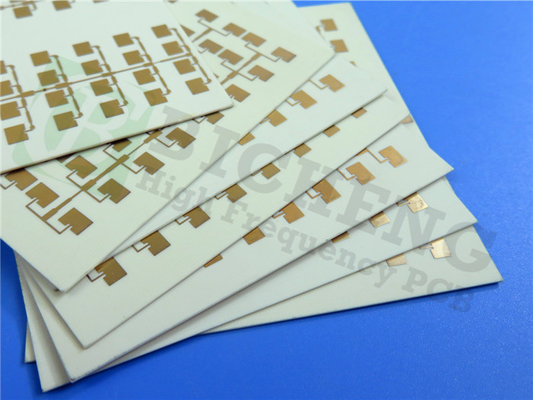

Rogerspcb op Kappa 438 20mil 0.508mm DK 4,38 met Onderdompelingsgoud wordt voortgebouwd voor Dragerrang WiFi dat

(De Gedrukte Kringsraad is naar maat gemaakte producten, het getoonde beeld en de parameters zijn enkel voor verwijzing)

Rogers Kappa werd 438 laminaten ontworpen gebruikend een glas versterkt koolwaterstof ceramisch systeem dat de superieure hoge frequentieprestaties en vervaardiging van de lage kostenkring resulterend in een materiaal aanbiedt met beperkte verliezen dat kan worden vervaardigd gebruikend standaard epoxy/glas (Fr-4) processen. Kappa 438 laminaten heeft ook UL 94 vlam v-0 - vertragersclassificatie en is het loodvrije compatibele systeem van het soldeerselproces.

Kappa 438 laminaten biedt diëlektrische die constanten (DK) aan aan de industrie Fr-4 standaardnormen worden aangepast die faciliteitengemak om bestaand Fr-4 ontwerpen om te zetten waar de betere elektroprestaties nodig zijn.

Eigenschappen

1. DK van 4,38 wordt aangepast aan Fr-4 de industrie standaardnormen

2. De strakkere tolerantie van DK en van de dikte dan Fr-4

3. Hoge Tg van > 280°C TMA

Voordelen

1. Gemak van de productie en de assemblage van PCB overeenkomstig Fr-4

2. Het ontwerp DK laat gemak om bestaand Fr-4 ontwerpen toe om te zetten die betere elektroprestaties vergen

3. Verenigbare kringsprestaties

4. Betere ontwerpflexibiliteit en geplateerde door-gatenbetrouwbaarheid

5. Geautomatiseerd assemblagecompatibel systeem

Typische Toepassingen:

1. Dragerrang WiFi/Vergunning gegeven Bijgestane Toegang (LAA)

2. Kleine Cel en Verdeelde Antennesystemen (DAS)

3. Voertuig aan Voertuig/Voertuig aan Infrastructuurmededelingen (V2X)

4. Internet van Dingen (IoT)

Segmenten: Smart Home en Draadloze Meters

20mil Kappa 438 Glas Versterkte de Raadsvlam van PCB van Koolwaterstof Ceramische Rogers - vertrager 0

Ons PCB-Vermogen (Kappa 438)

PCB-Materiaal:	Glas Versterkte Ceramische Koolwaterstof
Benoeming:	Kappa 438
Diëlektrische constante:	4.38
Laagtelling:	Dubbele Laag, Multilayer, Hybride PCB
Kopergewicht:	0.5oz (17 µm), 1oz (35µm)
PCB-dikte:	20mil (0.508mm), 30mil (0.762mm), 40mil (1.016mm), 60mil (1.524mm)
PCB-dikte:
PCB-grootte:	≤400mm X 500mm
Soldeerselmasker:	Groene, Zwarte, Blauwe, Gele, Rode enz.
De oppervlakte eindigt:	Naakte koper, HASL, ENIG, OSP etc….

20mil Kappa 438 Glas Versterkte de Raadsvlam van PCB van Koolwaterstof Ceramische Rogers - vertrager 2

Gegevensblad van Kappa 438 Laminaat

Bezit	Typische Waardekappa 438	Richting	Eenheden	Voorwaarde	Testmethode
Diëlektrische Constante, het Ontwerp van ER	4.38	Z	-	2,5 GHz	De differentiële Methode van de Faselengte
Tan van de dissipatiefactor, D	0,005	Z	-	10 GHz/23°C	Ipc-tm-650 2.5.5.5
Thermische Coëfficiënt van Diëlektrische Constante e	-21	-	ppm/°C	10 GHz (- 50 aan 150°C)	Gewijzigde ipc-tm-650 2.5.5.5
Volumeweerstandsvermogen	2.9 x 109	-	MΩ•cm	COND A	Ipc-tm-650 2.5.17.1
Oppervlakteweerstandsvermogen	6.2 x 107	-	MΩ	COND A	Ipc-tm-650 2.5.17.1
Elektrosterkte	675	Z	V/mil	-	Ipc-tm-650 2.5.6.2
Treksterkte	16 12	M.D. CMD	kpsi	-	ASTM D3039/D3039-14
Flexural Sterkte	25 19	M.D. CMD	kpsi	-	Ipc-tm-650 2.4.4
Dimensionale Stabiliteit	-0.48-0.59	M.D. CMD	mm/m	-	Ipc-tm-650 2.4.39a
Coëfficiënt van Thermische Uitbreiding	13	X	ppm/°C	-55 aan 288°C	Ipc-tm-650 2.4.41
	16	Y
	42	Z
Warmtegeleidingsvermogen	0,64	Z	W (m.K)	80°C	ASTM D5470
Tijd aan Losmaking (T288)	>60	-	notulen	288°C	Ipc-tm-650 2.4.24.1
Tg	>280	-	°C TMA	-	Ipc-tm-650 2.4.24.3
Td	414	-	°C	-	Ipc-tm-650 2.3.40
Vochtigheidsabsorptie	0,07	-	%	24/23	Ipc-tm-650 2.6.2.1
De Modulus van jongelui	2264 2098	M.D. CMD	kpsi	-	ASTM D3039/D3039-14
Flex Modulus	2337 2123	M.D. CMD	kpsi	-	Ipc-tm-650 2.4.4
Boog	0,03	-	%	-	Ipc-tm-650 2.4.22C
Draai	0,08	-	%	-	Ipc-tm-650 2.4.22C
De Sterkte van de koperschil na Thermische Spanning	5.8	-	lbs/in	van 1 oz (35 µm) de folie	Ipc-tm-650 2.4.8
Brandbaarheid	V-0	-	-	-	UL 94
Soortelijk gewicht	1.99	-	g/cm3	-	ASTM D792
Loodvrij Procescompatibel systeem	Ja	-	-	-
