Raad van PCB van 10mil TC350 de Tweezijdige Rogers voor Microgolfcombines

10mil TC350 Double Sided Rogers PCB Board For Microwave Combiners
10mil TC350 Double Sided Rogers PCB Board For Microwave Combiners 10mil TC350 Double Sided Rogers PCB Board For Microwave Combiners

Grote Afbeelding :  Raad van PCB van 10mil TC350 de Tweezijdige Rogers voor Microgolfcombines

Productdetails:
Plaats van herkomst: China
Merknaam: Bicheng
Certificering: UL, ISO9001, IATF16949
Modelnummer: OIC-138.V1.0
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1pcs
Verpakking Details: Vacuümbags+cartons
Levertijd: 8-9 werkdagen
Betalingscondities: T/T
Levering vermogen: 5000pcs per maand
Gedetailleerde productomschrijving
Grondstof: De geweven Versterkte Glasvezel, Ceramische Gevuld, PTFE baseerden Samenstelling Laagtelling: Dubbellaagse, meerlagige, hybride printplaat
PCB-Grootte: ≤400 mm x 500 mm PCB-dikte: 10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm)
Soldeerselmasker: Groene, Zwarte, Blauwe, Gele, Rode enz. Kopergewicht: 0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
De oppervlakte eindigt: Naakt koper, HASL, ENIG, OSP, Onderdompelingstin etc….
Hoog licht:

de Raad van PCB van 10mil Rogers

,

De tweezijdige Rogers-Raad van PCB

,

De Raad van PCB van Rogers van microgolfcombines



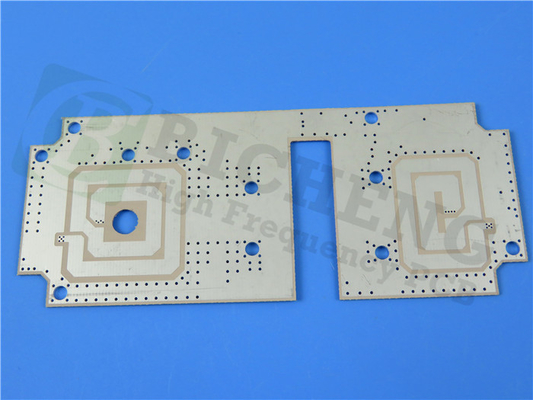

Dubbelzijdige PCB gebouwd op 10mil Rogers TC350 met onderdompelingsgoud voor magnetroncombinaties.

(Printplaten zijn op maat gemaakte producten, de getoonde afbeelding en parameters zijn alleen ter referentie)



De TC350 van Rogers is een geweven, met glasvezel versterkte, keramisch gevulde, op PTFE gebaseerde composiet voor gebruik als printplaat. .Lagere verliezen resulteren in hogere versterker- en antennewinsten/-efficiënties.



Kenmerken & Voordelen:

1. De verhoogde thermische geleidbaarheid van TC350 zorgt voor een hogere belastbaarheid, vermindert hotspots en verbetert de betrouwbaarheid van het apparaat.Dit resulteert in lagere junctietemperaturen en verlengt de levensduur van actieve componenten, wat van cruciaal belang is voor het verbeteren van de betrouwbaarheid van de eindversterker, het verlengen van MTBF en het verlagen van garantiekosten.



2. TC350 heeft uitstekende diëlektrische constante stabiliteit over een breed temperatuurbereik.Dit helpt ontwerpers van eindversterkers en antennes om de versterking te maximaliseren en de dode bandbreedte die verloren gaat door diëlektrische constante drift te minimaliseren wanneer de bedrijfstemperatuur verandert.



3. TC350 heeft een sterke binding met koper, waarbij gebruik wordt gemaakt van onopvallend koper van microgolfkwaliteit.Dit resulteert in een nog lager insertieverlies als gevolg van skin-effectverliezen van koper die duidelijker zijn bij hogere RF- en microgolffrequenties.



Onze PCB-mogelijkheden (TC350)

PCB-materiaal: Geweven glasvezelversterkt, keramisch gevuld, op PTFE gebaseerd composiet
Aanduiding: TC350
Diëlektrische constante: 3,5 ± 0,05
Warmtegeleiding 0,72 W/mK
Dissipatiefactor Df .002@10 GHz
Aantal lagen: Dubbellaagse, meerlagige, hybride printplaat
Koper gewicht: 0,5 oz (17 µm), 1 oz (35 µm), 2 oz (70 µm)
PCB-dikte: 10 mil (0,254 mm), 20 mil (0,508 mm), 30 mil (0,762 mm), 60 mil (1,524 mm)
PCB-grootte: ≤400 mm x 500 mm
Soldeer masker: Groene, zwarte, blauwe, gele, rode enz.
Oppervlakteafwerking: Naakt koper, HASL, ENIG, OSP, Immersion tin etc..



Typische applicaties:

1. Magnetron Combiner en Power Dividers

2. Eindversterkers, filters en koppelingen

3. Op torens gemonteerde versterkers (TMA) en op torens gemonteerde boosters (TMB)

4. Thermisch gecycleerde antennes die gevoelig zijn voor diëlektrische drift



Raad van PCB van 10mil TC350 de Tweezijdige Rogers voor Microgolfcombines 0



typische eigenschappenvan TC350:

Eigendom Eenheden Waarde Test Merthod
1. Elektrische eigenschappen
Diëlektrische constante (kan per dikte variëren)
@1 MHz - 3.50 IPC TM-650 2.5.5.3
@1,8 GHz - 3.50 RESONANTE HOLTE
@10 GHz - 3.50 IPC TM-650 2.5.5.5
Dissipatiefactor
@1 MHz - 0,0015 IPC TM-650 2.5.5.3
@1,8 GHz - 0,0018 RESONANTE HOLTE
@10 GHz - 0,0020 IPC TM-650 2.5.5.5
Temperatuurcoëfficiënt van diëlektricum -
TCr @ 10 GHz (-40-150°C) p.p.m./ºC -9 IPC TM-650 2.5.5.5
Volumeweerstand
C96/35/90 MΩ-cm 7.4x106 IPC TM-650 2.5.17.1
E24/125 MΩ-cm 1.4x108
Oppervlakte weerstand
C96/35/90 3.2x107 IPC TM-650 2.5.17.1
E24/125 4.3x108 IPC TM-650 2.5.17.1
Elektrische kracht Volt/mil (kV/mm) 780 (31) IPC TM-650 2.5.6.2
Diëlektrische storing kV 40 IPC TM-650 2.5.6
Boog Weerstand sec >240 IPC TM-650 2.5.1
2. Thermische eigenschappen
Ontledingstemperatuur (Td)
Voorletter ° C 520 IPC TM-650 2.4.24.6
5% ° C 567 IPC TM-650 2.4.24.6
T260 min >60 IPC TM-650 2.4.24.1
T288 min >60 IPC TM-650 2.4.24.1
T300 min >60 IPC TM-650 2.4.24.1
Thermische uitzetting, CTE (x,y) 50-150ºC p.p.m./ºC 7, 7 IPC TM-650 2.4.41
Thermische uitzetting, CTE (z) 50-150ºC p.p.m./ºC 12 IPC TM-650 2.4.24
% z-as expansie (50-260ºC) % 1.2 IPC TM-650 2.4.24
3. Mechanische eigenschappen
Afpelsterkte tot koper (1 oz/35 micron)
Na thermische belasting lb/inch (N/mm) 7 (1.2) IPC TM-650 2.4.8
Bij verhoogde temperaturen (150ºC) lb/inch (N/mm) 9 (1.6) IPC TM-650 2.4.8.2
Oplossingen na het proces lb/inch (N/mm) 7 (1.2) IPC TM-650 2.4.8
De modulus van Young kpsi (MPa)   IPC TM-650 2.4.18.3
Buigsterkte (machine/kruis) kpsi (MPa) 14/10 (97/69) IPC TM-650 2.4.4
Treksterkte (machine/kruis) kpsi (MPa) 8/11 (76/55) IPC TM-650 2.4.18.3
Compressieve modulus kpsi (MPa)   ASTM D-3410
Poisson-verhouding -   ASTM D-3039
4. Fysieke eigenschappen
Waterabsorptie % 0,05 IPC TM-650 2.6.2.1
Dichtheid, omgevingstemperatuur 23ºC gram/cm3 2.30 ASTM D792 Methode A
Warmtegeleiding W/mK 0,72 ASTM D5470
Specifieke hitte J/gK 0,90 ASTM D5470
Ontvlambaarheid klas V0 UL-94
NASA-ontgassing, 125ºC, ≤10-6 torr
Totaal massaverlies % 0.02 NASA SP-R-0022A
Verzamelde vluchtige stoffen % 0.01 NASA SP-R-0022A
Waterdamp hersteld % 0.01 NASA SP-R-0022A
