Gedrukte de Kringsraad van 20.7mil RO4350B LoPro voor Versterker Met geringe geluidssterkte

Producten

PCB van de metaalkern

Neem contact met ons op

Ms. Ivy Deng

sales10@bichengpcb.com

86-755-27374847

Contact opnemen

Gedrukte de Kringsraad van 20.7mil RO4350B LoPro voor Versterker Met geringe geluidssterkte

MOQ:	1pcs
Standaardverpakking:	Vacuümbags+cartons
Leveringstermijn:	8-9 werkdagen
Betalingswijze:	T/T
Toeleveringskapaciteit:	5000pcs per maand

Details Informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst

China

Merknaam

Bicheng

Certificering

UL, ISO9001, IATF16949

Modelnummer

OIC-135.V1.0

Grondstof:

Koolwaterstof Ceramische Laminaten

Laagtelling:

Dubbellaagse, meerlagige, hybride printplaat

PCB-Grootte:

≤400 mm x 500 mm

PCB-dikte:

10.7mil (0.272mm), 14mil (0.356mm), 17.3mil (0.439mm), 20.7mil (0.526mm), 30.7mil (0.780mm), 60.7mil

Soldeerselmasker:

Groene, Zwarte, Blauwe, Gele, Rode enz.

Kopergewicht:

0.5oz (17 µm), 1oz (35µm), 2oz (70µm)

De oppervlakte eindigt:

Naakt koper, HASL, ENIG, OSP, Onderdompelingstin etc….

Markeren:

Gedrukte de Kringsraad van RO4350B LoPro

20.7mil gedrukte Kringsraad

400mmX500mm Gedrukte Kringsraad

Productbeschrijving

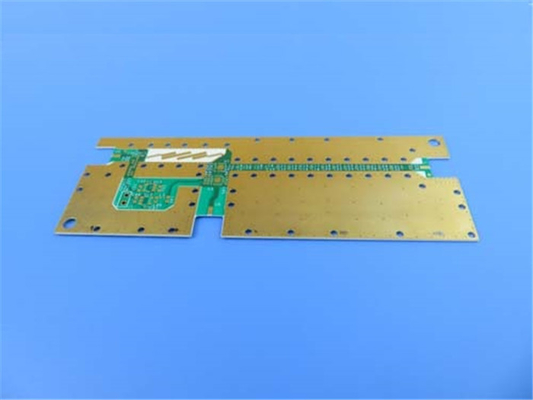

Dubbele die PCB van Laagrogers op het Omgekeerde van 20,7milwordt voortgebouwdRO4350B LoPro behandelde Folie met Ni/Au voor Versterker Met geringe geluidssterkte

(De Gedrukte Kringsraad is naar maat gemaakte producten, het getoonde beeld en de parameters zijn enkel voor verwijzing)

De laminaten van RO4350B LoPro gebruiken de technologie van een merkgebonden Rogers die omgekeerde behandelde folie om op standaard diëlektrische RO4350B het mogelijk maakt te plakken. Dit resulteert in een laminaat met laag leiderverlies voor betere toevoegingsverlies en signaalintegriteit terwijl het handhaven van alle andere wenselijke eigenschappen van het standaard gelamineerde systeem van RO4350B.

Eigenschappen en Voordelen:

RO4350B de materialen zijn versterkte koolwaterstof/ceramische laminaten met zeer lage profielomgekeerde behandelde folie.

1. Lager toevoegingsverlies

2. Lage PIM

3. Verhoogde signaalintegriteit

4. Hoge kringsdichtheid

Lage z-As coëfficiënt van thermische uitbreiding

1. Multi-layer raadsvermogen

2. Ontwerpflexibiliteit

Loodvrij procescompatibel systeem

1. Verwerking op hoge temperatuur

2. Ontmoet milieukwesties

Bestand CAF

Ons PCB-Vermogen (RO4350B LoPro)

PCB-Materiaal:	Koolwaterstof Ceramische Laminaten
Benoeming:	RO4350B LoPro
Diëlektrische constante:	3.48±0.05
Laagtelling:	Dubbele Laag, Multilayer, Hybride PCB
Kopergewicht:	0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
PCB-dikte:	10.7mil (0.272mm), 14mil (0.356mm), 17.3mil (0.439mm), 20.7mil (0.526mm), 30.7mil (0.780mm), 60.7mil (1.542mm)
PCB-grootte:	≤400mm X 500mm
Soldeerselmasker:	Groene, Zwarte, Blauwe, Gele, Rode enz.
De oppervlakte eindigt:	Naakt koper, HASL, ENIG, OSP, Onderdompelingstin etc….

Sommige Typische Toepassingen:

1. Digitale toepassingen zoals servers, routers, en hoge snelheids achtervliegtuigen

2. Cellulaire basisstationantennes en machtsversterkers

3. LNB voor directe uitzendingssatellieten

4. Rf-Identificatieplaatjes

Typische Eigenschappen van RO4350B LoPro

Bezit	Typische Waarde	Richting	Eenheden	Voorwaarde	Testmethode
Diëlektrische Constante, Proces 	3.48 ± 0,05	z	--	10 GHz/23°C	Ipc-tm-650 2.5.5.5 Vastgeklemde Stripline
Diëlektrische Constante, Ontwerp 	3.55	z	--	8 tot 40 GHz	De differentiële Methode van de Faselengte
Tan van de dissipatiefactor, 	0,0037 0,0031	z	--	10 GHz/23°C 2,5 GHz/23°C	Ipc-tm-650 2.5.5.5
Thermische Coeffifi cient van  r	50	z	ppm/°C	-50°C aan 150°C	Ipc-tm-650 2.5.5.5
Volumeweerstandsvermogen	1.2 X 1010		MΩ•cm	COND A	Ipc-tm-650 2.5.17.1
Oppervlakteweerstandsvermogen	5.7 X 109		MΩ	COND A	Ipc-tm-650 2.5.17.1
Elektrosterkte	31.2(780)	z	KV/mm (V/mil)	0.51mm (0,020“)	Ipc-tm-650 2.5.6.2
Trekmodulus	11473(1664)	Y	MPa (kpsi)	Rechts	ASTM D638
Treksterkte	175 (25,4)	Y	MPa (kpsi)	Rechts	ASTM D638
Flexural Sterkte	255(37)		MPa (kpsi)		Ipc-tm-650 2.4.4
Dimensionale Stabiliteit	<0>	X, Y	mm/m (mils/duim)	na ets +E2/150°C	Ipc-tm-650 2.4.39A
Coeffifi cient van Thermische Uitbreiding	14	x	ppm/°C	-55 aan 288°C	Ipc-tm-650 2.1.41
	16	y
	35	z
Tg	>280		°C TMA	A	Ipc-tm-650 2.4.24.3
Td	390		°C TGA		ASTM D3850
Warmtegeleidingsvermogen	0,62		W/m/°K	80°C	ASTM C518
Vochtigheidsabsorptie	0,06		%	48 urenonderdompeling 0,060“ steekproeftemperatuur 50°C	ASTM D570
Dichtheid	1.86		gm/cm3	23°C	ASTM D792
De Sterkte van de koperschil	0,88 (5,0)		N/mm (pli)	na soldeerselvlotter 1 oz. TC Folie	Ipc-tm-650 2.4.8
Brandbaarheid	V-0				UL 94
Loodvrij Procescompatibel systeem	Ja
