van de de Hoge frequentiekring van 1oz PTFE Tweezijdige PCB met Onderdompeling Glod

van de de Hoge frequentiekring van 1oz PTFE Tweezijdige PCB met Onderdompeling Glod

MOQ: 1pcs
Prijs: USD9.99-99.99
Standaardverpakking: Vacuümbags+cartons
Leveringstermijn: 8-9 werkdagen
Betalingswijze: T/T
Toeleveringskapaciteit: 5000pcs per maand
Gedetailleerde informatie
Plaats van herkomst
China
Merknaam
Bicheng
Certificering
UL, ISO9001, IATF16949
Modelnummer
OIC-108.V1.0
Basismateriaal:
Vezel - glas met een laag bedekte PTFE
Laagtelling:
1 laag, 2 Lagen en multi-layer
PCB-dikte:
0.25mm, 0.5mm, 0.8mm, 1.0mm, 1.5mm, 2.0mm, 3.0mm, 4.0mm, 5.0mm, 6.0mm, 8.0mm, 10.0mm, 12.0mm
PCB-grootte:
≤400 mm x 500 mm
Soldeerselmasker:
Groene, Zwarte, Blauwe, Gele, Rode enz.
Kopergewicht:
0.5oz (17 µm), 1oz (35µm), 2oz (70µm), 3oz (105µm)
De oppervlakte eindigt:
Naakt koper, HASL, ENIG, Zilver, OSP, enz.
Markeren:

ISO9001 teflonpcb-Raad

,

400mmX500mm de Teflonraad van PCB

,

400mmX500mm Hoge TG PCB

Productbeschrijving



PTFEHoogfrequente PCB's op DK2.65F4B0.8mm 1 oz koper met onderdompeling goudenZwartSoldeerMasker

(PCB's zijn op maat gemaakte producten, de afbeelding en de getoonde parameters zijn slechts ter referentie)



Polytetrafluoroethyleen (afkorting voor PTFE), algemeen bekend als "plastic king", is een polymeerverbinding gemaakt van tetrafluoroethyleen door polymerisatie.corrosiebestendigheidHet wordt gebruikt als ingenieursplastic en kan worden gemaakt van PTFE-buis, staaf, riem, plaat, film enzovoort.Over het algemeen wordt het gebruikt bij hoge prestatievereisten van corrosiebestendige buizen, containers, pompen, kleppen evenals radar, hoogfrequente communicatieapparatuur, radioapparatuur.



EUitstekende prestaties:

1. hoogtemperatuurbestand: langdurige gebruikstemperatuur 200 tot 260 graden Celsius.

2. laagtemperatuurbestand: nog zacht bij -100 graden Celsius;

3. corrosiebestendigheid: bestand tegen aqua regia en alle organische oplosmiddelen;

4. klimaatbestandheid: beste verouderingsduur van kunststoffen;

5. hoge smeerkracht: met de kleinste wrijvingscoëfficiënt in kunststoffen (0,04);

6- niet-viscoos: met minimale oppervlaktespanning in vaste materialen zonder aan enige stof te hechten;

7. niet-toxisch: met fysiologische traagheid;

8. uitstekende elektrische eigenschappen, ideaal voor C-klasse isolatiematerialen, een dikke laag kranten kan 1500 V van hoge spanning blokkeren;

9. gladder dan ijs.



Gegevensblad van F4B (PTFE)

Naam Testvoorwaarde Eenheid Waarde
Dichtheid Normale toestand g/cm3 2.1 ¢2.35
Vochtopname Dompel 24 uur in gedestilleerd water bij 20 ± 2 °C % ≤ 0.02
Werktemperatuur Hoog-laagtemperatuurkamer °C -50°C+260°C
Warmtegeleidbaarheid   W/m/k 0.8
CTE (typisch) 0 ̊ 100°C (εr:2.1~2.3) ppm/°C 25 ((x)
34 ((y)
252 ((z)
CTE (typisch) 0 ̊ 100°C (εr:2.3 tot en met 2.9) ppm/°C 14 (x)
21 ((y)
173 ((z)
CTE (typisch) 0 ̊ 100°C (εr:2.9 tot en met 3.5) ppm/°C 12 (x)
15 (y)
95 ((z)
Krimpfactor 2 uur in kokend water % 0.0002
Oppervlakteweerstand 500 V gelijkstroom Normale toestand M·Ω ≥ 1 × 104
Constante luchtvochtigheid en temperatuur ≥ 1 × 103
Volumeweerstand Normale toestand MΩ.cm ≥ 1 × 106
Constante luchtvochtigheid en temperatuur ≥ 1 × 105
Pinweerstand 500 V gelijkstroom Normale toestand ≥ 1 × 105
Constante luchtvochtigheid en temperatuur ≥ 1 × 103
Dielectrische sterkte van het oppervlak Normale toestand d=1mm(Kv/mm) ≥ 12
Constante luchtvochtigheid en temperatuur ≥ 11
Dielectrische constante 10 GHz Eer 2.20,2.55,2.65,3.0,3.5 (± 2%)
Dissipatiefactor 10 GHz Tgδ 2.2 ≤ 7 × 10- 4
2.55 ~ 2.65 ≤ 1 × 10-3
3.0~3.5 ≤ 1,5 × 10-3

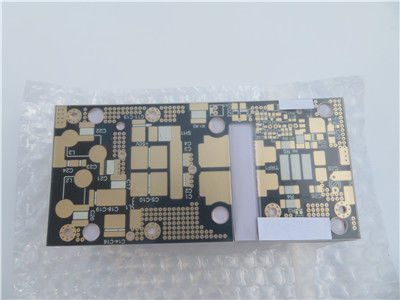

van de de Hoge frequentiekring van 1oz PTFE Tweezijdige PCB met Onderdompeling Glod 0



F4BM-1/2 PCB's met hoge frequentie

De F4BM-1/2 wordt gelamineerd door een gelakt glasdoek met teflonhars op te leggen volgens de wetenschappelijke formulering en het strenge technologische proces.Dit product heeft een aantal voordelen ten opzichte van de F4B-serie op het gebied van elektrische prestaties (breder bereik van dielektrische constante),een lagere tangente van de dielektrische verliezenhoek,verhoging van de weerstand en meer stabiliteit van de prestaties)



Bij RF- en microgolffrequenties is de dielectrische constante van PTFE-materialen zo laag als 3,5 of lager, wat een sterk signaal behoudt tijdens de transmissie over PCB,waardoor ze ideaal zijn voor het overwinnen van de hoge snelheidsbeperking van FR-4.



PCB-capaciteit (PTFE)

PCB materiaal: PTFE bedekt met glasvezel
Code: F4BM-1/2 (familie reeks)
Dielectrische constante: 2.2, 2.55, 2.65,
  3.0 en 3.5
Aantal lagen: 1 laag, 2 lagen en meerlaags
Koperen gewicht: 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm), 3 oz (105 μm)
PCB-dikte: 0.25mm, 0.5mm, 0.8mm, 1.0mm, 1.5mm, 2.0mm,3.0mm, 4.0mm, 5.0mm, 6.0mm, 8.0mm, 10.0mm, 12.0mm
PCB-grootte: ≤ 400 mm x 500 mm
Soldeermasker: Groen, zwart, blauw, geel, rood, enz.
Afwerking van het oppervlak: Bare koper, HASL, ENIG, zilver, OSP, enz.



van de de Hoge frequentiekring van 1oz PTFE Tweezijdige PCB met Onderdompeling Glod 1
