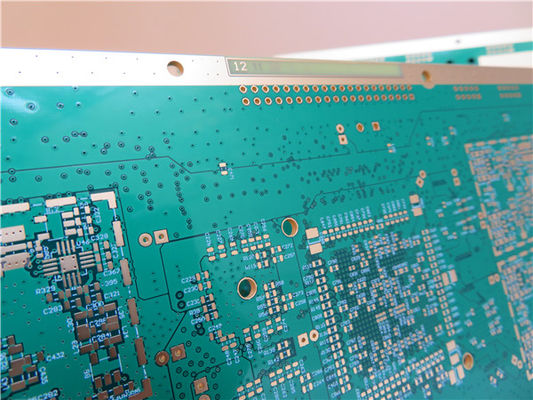

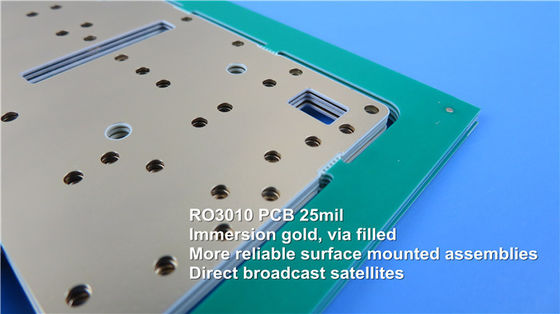

Van de Coderogers van Gerberdossiers D de Raad van PCB voor Machtsversterker

Wat is de code van D van Gerber-Dossiers?

D code die, de eenvoudig, het eerste karakter is „D“ spreken. Er zijn drie codes van D in de Gerber-dossiers die worden gebruikt om de Desktop te controleren zich langs X-Y plaats te bewegen.

D01 (D1): Open het blind en verplaats de Desktop naar de overeenkomstige X-Y coördinaten.

D02 (D2): Sluit het blind en verplaats de Desktop naar de overeenkomstige X-Y coördinaten.

D03 (D3): Open het blind en verplaats de Desktop naar de overeenkomstige X-Y coördinaten. Dan snel open en sluit het blind, waarbij een blootstellingspunt wordt gevormd.

D01 is een bevel om een lijn te trekken; D02 is een bevel dat slechts de Desktop beweegt zonder de film bloot te stellen. Bijvoorbeeld, zijn D01 en D02 als de lijn van de penslag en de penhouder van beweging in het pen-type photoplotter.

D03 is het „flits“ bevel. Wanneer de Desktop zich beweegt, is het blind gesloten. Wanneer de Desktopbewegingen aan de overeenkomstige coördinaten, het blind opent en onmiddellijk sluit – dit zal een beeld van de opening op de film verlaten. D03 is een zeer efficiënt bevel wanneer het trekken van stootkussens op een gedrukte kringsraad.

De bevelen van D01, van D02, en D03-volgen altijd hun overeenkomstige gegevens, zoals in het volgende voorbeeld:

X0Y0D02*

X450Y330D01*

X455Y300D03*

Deze gegevens zullen photoplotter veroorzaken om het volgende te doen: sluit het blind en verplaats de Desktop naar de oorsprong; open het blind en verplaats de Desktop naar 450.330; (trek zo van 0,0 tot 450.330.) Sluit het blind en beweeg me aan 455.300, open het blind en sluit het blind.

Openingsteken, de code van D en D10-D999

In tegenstelling tot D01, D02, D03, zijn D10 aan D999 gegevens eerder dan bevelen, zijn zij duidelijk op de opening of op het openingswiel. Vroege photoplotter gebruikte een openingswiel met 24 gaten/groef.

Lijst 1 is een correspondentielijst tussen de optische opening en de code van D van vroege photoplotter.

Men kan zien dat D10 aan D19 in de normale die orde worden geschikt, door D70 en D71 wordt gevolgd, en D20 is gerangschikte dertiende. Van D20 aan D29, wordt de opeenvolging uitgebreid. Het openingsaantal zou 23 moeten zijn wanneer het D30 is, maar D72 en D73 worden opgenomen vóór D30. De meeste optische tekening en CAM software vereisen u om de informatie (vorm en grootte) van de opening volgens de code van D in te voeren. Enkelen van software worden vereist om volgens het openingsaantal (in dit geval, moet u volgens de overeenkomstige lijst herschikken hierboven) in te voeren.

Er zijn de speciale codes van D tussen 3 en 9. Het wordt gebruikt om speciale lijnsegmenten zoals gestippelde lijnen en streepjelijnen te vertegenwoordigen. Het wordt zelden nu gebruikt, d.w.z., het slechts wordt gebruikt door sommige verouderde photoplotters.
