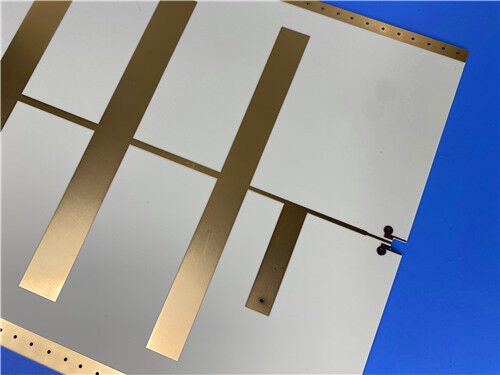

Dit tweelaagse starre WL-CT615 hoogfrequente PCB levert hoge stabiliteit en kostenefficiënte RF-prestaties voor moderne communicatie-infrastructuur, automotive radar-eenheden en satellietantennesystemen.Gebouwd met Wangling geavanceerd WL-CT615 organisch polymeer keramisch glasvezellaminaat, dit thermovast substraat heeft een minimale hoogfrequente signaaldemping en een superieure thermische stabiliteit.Het biedt eenvoudiger fabricageprocessen en een hogere samenhang van de circuits dan de traditionelePTFE-materialenHet is ontworpen met een ultra dunne 0,3 mm dikte en een buitengewicht van 1 oz koper.het PCB heeft een superieure ENEPIG-afwerking om een robuuste soldeerbaarheid te garanderenHet ondersteunt 4/5 millimeter fijne lijn trace en afstand naast 0,4 mm minimale mechanische boor,met een niet-blinde via-structuur voor stabiele signaalroutingEen dubbelzijdig groen soldeermasker biedt volledige circuitbescherming, terwijl een dubbelzijdig wit zijde-scherm helder componentenmarkering en montage gemak mogelijk maakt.
PCB-specificatie
| Specificatie |
Detail |
| Basismateriaal |
Wangling WL-CT615 organisch polymeer keramisch glasvezel hoogfrequente laminaat |
| Layerconfiguratie |
2 lagen rigide PCB-structuur |
| Afgewerkte plaatdikte |
0.3 mm |
| Afmeting van het bord |
99.03 mm × 45.6 mm (1 PCS), afmetingstolerantie: ±0.15 mm |
| Buitenste koperdikte |
1 oz (1,4 ml) afgewerkt kopergewicht voor buitenste lagen |
| Via de dikte van de bekleding |
20 μm dikte van de bekleding |
| Minimaal spoor/ruimte |
4/5 ml |
| Minimale grootte van het boorgat |
0.4 mm |
| Blinde wegstructuur |
Niet voorzien |
| Afwerking van het oppervlak |
ENEPIG |
| Zilkcreenprinten |
Witte zijderap aan bovenkant en onderkant |
| Bescherming met soldeermasker |
Groen soldeermasker aan de bovenkant en onderkant |
| Kwaliteitsnorm |
Industriële specificatie IPC-klasse 2 |
| Test vóór verzending |
100% volledige elektrische prestatiecontrole |
PCB-stapelstructuur
Deze tweelagige stijve stapel gebruikt een 0,203 mm (8 mil) WL-CT615 composiet kern gemengd met koolwaterstofhars, keramische vulstoffen en glasvezel doek.lage thermische expansie en uitstekende hittebestandheidDeze structuur is uitgerust met dubbele 35 μm hoogzuivere koperlagen voor uniforme signaalgeleiding en ondersteunt de fabricage van standaard FR4.het leveren van een superieure productiestabiliteit en batchconsistentie ten opzichte van traditionele PTFE-high-frequency PCB's.
| Stack-up laag |
Parametergegevens |
| Bovenlaag van koper |
met een dikte van 35 μm hoogzuivere koperfolie |
| WL-CT615 Dielectrische kern |
0.203mm (8mil) organisch polymeer keramisch glasvezel samengesteld substraat |
| Onderste koperlaag |
met een dikte van 35 μm hoogzuivere koperfolie |
PCB-statistieken
Dit WL-CT615 hoogfrequente PCB heeft een geoptimaliseerde componentenopstelling en gelijkmatig verdeelde vias.De goed afgestemde padconfiguratie en de gestroomlijnde circuits van het netwerk passen perfect aan bij een compacte RF-apparaatassemblage, waarbij de signaaloverdracht met weinig verlies en zonder interferentie voor diverse communicatie- en radarmodules wordt gewaarborgd.
| Statistische post |
Hoeveelheid |
| Montagecomponenten |
31 |
| Totaal aantal pads |
69 |
| Door-gat pads |
41 |
| Top SMT Pads |
28 |
| Onderste SMT-pads |
0 |
| Via kwantiteit |
56 |
| Nettocircuitgetal |
2 |
WL-CT615 Materiaaloverzicht

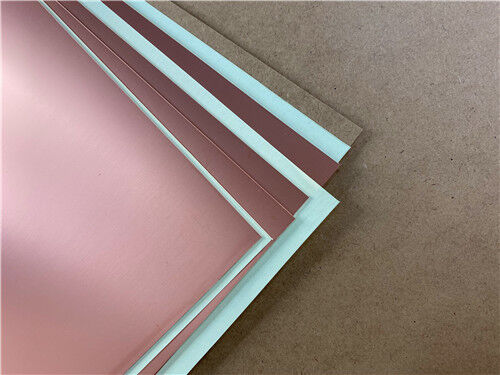

WL-CT615 is een door Wangling onafhankelijk ontwikkeld thermovast kopergecoat laminaat, samengesteld met koolwaterstofhars, composietkeramiek en glasvezelversterking.In tegenstelling tot PTFE-substraten die complexe fabricageprocedures vereisen, dit materiaal ondersteunt volwassen FR4-verwerkingstechnieken, waardoor de productie-efficiëntie en de herhaalbaarheid van de schakeling sterk worden verbeterd.De unieke hars-keramische composietstructuur zorgt voor ultra-lage hoogfrequentieverlies.Met een hoge TG-waarde van meer dan 280°C, lage thermische uitbreiding en zeer lage vochtabsorptie fungeert WL-CT615 als een betrouwbareeen kosteneffectief alternatief voor geïmporteerde hoogfrequente laminaatstoffen voor reguliere RF- en microgolftoepassingen.
Kernprestatiekenmerken
WL-CT615 is uitstekend elektrisch stabiel, thermisch en structureel duurzaam.het handhaven van een consistent signaaluitgang met een laag verlies onder hoge frequentie en variabele temperatuuromgevingen:
| Prestatieparameter |
Technische waarde en prestatiebeschrijving |
| Stabiele dielectrische constante |
Dk van 6,15 @ 10GHz / 23°C, waardoor precieze impedantieregeling voor stabiele hoogfrequente microgolftransmissie mogelijk is |
| Minimaal hoogfrequentieverlies |
Ultra-lage dissipatiefactor van 0,004 @ 10GHz, vermindert signaalverdunning en behoudt volledige signaalintegrititeit |
| Onderdrukte temperatuurverschuiving |
TCDK van -122 ppm/°C, stabiliseert dielectrische eigenschappen bij frequente temperatuurschommelingen |
| Superieure warmtegeleidbaarheid |
0.72 W/MK thermische geleidbaarheid, versnelt de warmteafvoer en verbetert de langetermijnstabiliteit voor RF-modules met een hoog vermogen |
| Ultralage vochtopname |
Slechts 0,04% vochtopname, voorkomt elektrische parameters in vochtige omgevingen |
| Kopermatched thermische uitbreiding |
X-as: 15 ppm/°C, Y-as: 17 ppm/°C, Z-as: 33 ppm/°C, voorkomt effectief laagdelaminatie en thermische vervorming |
| Uitstekende hittebestendigheid |
TG-waarde hoger dan 280°C, zorgt voor betrouwbare thermische stabiliteit bij hoge temperaturen en hoge vermogen |
Typische toepassingsscenario's
Dankzij zijn ultra-lage hoge frequentieverlies, uitstekende thermische stabiliteit en FR4-compatibele verwerkingsvoordelen,WL-CT615 hoogfrequente PCB's worden veel gebruikt in commerciële communicatiesystemen, elektronische toestellen voor de automobielindustrie en satellietmicrogolfinstallaties:
- Cellulaire basisstationantennes, satellietantennes, WiMAX-systemen en gedistribueerde antennennetwerken
- Hoogfrequente radars, precisie-sensoren en voertuignavigatiesystemen voor automobielindustrie
- Hoge betrouwbaarheid RF-versterkermodules
- voor gebruik met een vermogen van niet meer dan 50 W
- RF-verwerkingscomponenten, hoogfrequente filters en microwavefunctiemodules
Kwaliteitsborging en wereldwijde dienstverlening
Alle WL-CT615 hoogfrequente circuitboards worden vervaardigd in volledige overeenstemming met de IPC-klasse 2 industriële kwaliteitsnormen.elke PCB behoudt een precieze dimensionale nauwkeurigheid en een consistente elektrische herhaalbaarheid voor een stabiele massaproductieElk eindproduct wordt voorafgaand aan de levering uitgebreid elektrisch getest om functionele defecten te elimineren en een uniforme batchkwaliteit te garanderen.Ondersteund door wereldwijde logistieke netwerken en professionele technische teams, leveren wij betrouwbare PCB-oplossingen met hoge frequentie voor wereldwijde communicatie, automotive en satelliet microgolfprojecten.
