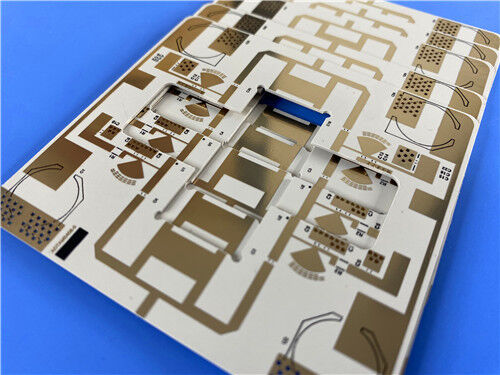

2-Laags Wangling TP440 PCB 1.6mm Immersion Gold Low-Loss Materiaal

Deze 2-laags stijve Wangling TP440 hoogfrequente printplaat is een hoogwaardige thermoplastische printoplossing, gebouwd voor microgolfsignaaloverdracht met laag verlies en precisie antennesystemen met hoge stabiliteit. Door gebruik te maken van een industrie-exclusief glasvezelvrij keramisch PPO composiet diëlektricum materiaal, levert deze printplaat ultra-stabiele diëlektrische prestaties, minimale signaalverzwakking en uitstekende omgevingsaanpassingsvermogen, en presteert beter dan conventionele glasvezelversterkte hoogfrequente substraten op het gebied van lage-temperatuurbestendigheid en structurele bewerkbaarheid. Met een afgewerkte dikte van 1,6 mm en 1 oz buitenkoperbekleding, past de printplaat dompelgoud oppervlakteafwerking toe om betrouwbare soldeerbaarheid, superieure oxidatiebestendigheid en consistente elektrische output tijdens langdurige hoogfrequente werking te garanderen. Het ondersteunt 5/8 mil fijne spoor- en ruimtefabricage naast 0,3 mm precisie microgatboren, met een niet-blinde via structuur. De printplaat gebruikt zwarte zeefdruk op de toplaag en volledige blootstelling van blank koper aan beide zijden zonder soldeermaskerbedekking.

PCB Specificatie

PCB Stack-up Structuur

Deze 2-laags stijve PCB maakt gebruik van een 1,5 mm glasvezelvrije Wangling TP440 diëlektrische kern gemaakt van keramisch en PPO hars composietmateriaal. Het elimineert glasvezel signaalinterferentie voor ultra-stabiele diëlektrische prestaties en stabiele elektromagnetische transmissie. Dubbelzijdige 35 μm koperfolie zorgt voor efficiënte en consistente signaalgeleiding, terwijl geïntegreerde laminering de structurele stabiliteit en bewerkingsprecisie versterkt voor betrouwbare antenne- en microgolfsysteemwerking.

PCB Statistiek

Deze TP440 hoogfrequente PCB maakt gebruik van gestroomlijnde componentenopstelling en rationele via-distributie. Met compacte padlay-out en vereenvoudigd circuitnetwerk, past het bij de structurele kenmerken van geminiaturiseerde antenne- en precisie microgolfapparatuur, en zorgt het voor stabiele signaaloverdracht met laag verlies, terwijl de hoge assemblagepraktische toepasbaarheid voor compacte RF-modules behouden blijft.

Wangling TP Serie Substraat Overzicht

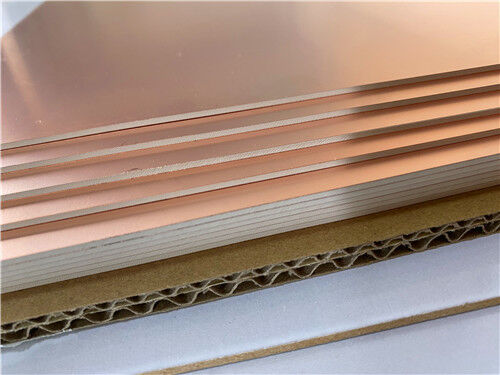

Wangling TP-serie vertegenwoordigt een unieke hoogfrequente thermoplastische substraatlijn in de industrie, die een gespecialiseerde composietformule van polyfenyleenoxidehars en nano-keramische vulstoffen gebruikt zonder enige glasvezelversterking. Anders dan traditionele glasvezelversterkte hoogfrequente laminaten, kan de diëlektrische constante nauwkeurig worden gekalibreerd door de mengverhouding van keramische deeltjes en PPO-hars aan te passen, waardoor aanpasbare diëlektrische parameters voor diverse hoogfrequente scenario's worden bereikt. De serie kenmerkt zich door een gegradeerde structurele classificatie: pure diëlektrische substraten worden gedefinieerd als TP, enkelzijdige met koper beklede varianten als TP-1, en dubbelzijdige met koper beklede versies als TP-2. Met exclusieve vorm- en laminatietechnieken leveren TP-serie substraten uitzonderlijke elektrische consistentie, extreme omgevingsbestendigheid en superieure structurele bewerkbaarheid, en dienen als een hoog betrouwbaar alternatief voor precisie microgolf- en antennehardware.

Kern Prestatievoordelen van TP440 Materiaal

TP440 substraat integreert aanpasbare diëlektrische prestaties, extreme temperatuuraanpassingsvermogen en betrouwbare mechanische bewerkbaarheid, en handhaaft stabiele signaaloutput met laag verlies in complexe en zware werkomgevingen. De uitgebreide voordelen maken het zeer exclusief voor geminiaturiseerde hoogfrequente antennes en precisie militaire elektronische apparatuur:

Aanpasbare & Stabiele Diëlektrische Eigenschappen: Biedt een brede aanpasbaarheid van de diëlektrische constante van 3,0 tot 25 met meerdere mainstream vaste gradaties beschikbaar. Het levert ultra-laag diëlektrisch verlies en stabiele elektrische prestaties met minimale parameter variatie onder 10 GHz.

Extreme Weerstand tegen Brede Temperatuur: Zorgt voor betrouwbare langdurige werking bij -100 °C tot +150 °C met uitzonderlijke weerstand tegen lage temperaturen. Prestatie-instabiliteit en structurele schade kunnen optreden boven 180 °C.

Flexibele Dikte Aanpassing: Ondersteunt een minimale dikte van 0,5 mm, met diverse standaard en aangepaste dikte-opties om te voldoen aan verschillende assemblagevereisten.

Stralingsbestendigheid & Lage Ontgassing: Wordt geleverd met uitstekende stralingsbestendigheid en ultra-lage ontgassingscapaciteit, ideaal voor lucht- en ruimtevaart en extreme ruimteomgevingen.

Superieure Bewerkbaarheid & Hechting: Biedt sterkere koperfoliebinding dan vacuüm gecoate keramische substraten. Het ondersteunt volledige mechanische en chemische verwerking die stijve keramische substraten niet kunnen bereiken.

Professionele Geminiaturiseerde Antenne Aanpasbaarheid: Geoptimaliseerd voor compacte hoogfrequente hardware, perfect geschikt voor Beidou-navigatie, raketaangedreven systemen, ontstekingsapparaten en geminiaturiseerde antennemodules.

Typische Toepassingsscenario's

Dankzij de aanpasbare hoge stabiliteit Dk, ultra-laag hoogfrequent verlies, extreme weerstand tegen lage temperaturen en uitstekende mechanische bewerkbaarheid, worden Wangling TP440 hoogfrequente printplaten veelvuldig ingezet in precisie navigatie en gespecialiseerde militaire hoogfrequente apparatuur:

• Hoog-precisie GPS navigatie antennesystemen
• Raketaangedreven microgolf detectie- en signaaloverdrachtseenheden
• Elektronische besturing van ontstekers en hoogfrequente inductieapparaten
• Geminiaturiseerde compacte antennemodules voor lucht- en ruimtevaart en precisie RF-systemen

Kwaliteitsborging & Wereldwijde Service

Wangling TP440 hoogfrequente thermoplastische printplaten volgen strikte IPC-Klasse-2 industriële kwaliteitsnormen gedurende de productie. Gebouwd uit standaard Gerber RS-274-X productbestanden, levert elke printplaat precieze dimensionale tolerantie en stabiele elektrische consistentie voor betrouwbare massaproductie. Elke eenheid ondergaat een volledige elektrische test vóór verzending om feilloze functionaliteit en uniforme batchkwaliteit te garanderen. Met wereldwijde logistieke dekking en toegewijde technische ondersteuning leveren we betrouwbare aangepaste hoogfrequente printoplossingen voor wereldwijde navigatie, lucht- en ruimtevaart en militaire hoogfrequente elektronische toepassingen.
