2-laag Flexibele Gedrukte die Kring (FPC) op Polyimide voor Modemradio wordt voortgebouwd

2-laag Flexibele Gedrukte die Kring (FPC) op Polyimide voor Modemradio wordt voortgebouwd

MOQ: 1pcs
Prijs: USD9.99-99.99
Standaardverpakking: Vacuümbags+cartons
Leveringstermijn: 8-9 werkdagen
Betalingswijze: T/T
Toeleveringskapaciteit: 5000pcs per maand
Gedetailleerde informatie
Plaats van herkomst
China
Merknaam
Bicheng
Certificering
UL, ISO9001, IATF16949
Modelnummer
OIC-303.V1.0
Grondstof:
Polyimide 12.5μm + 0.2mm polyimideversteviger.
Laagtelling:
Enige Kant
PCB-dikte:
0.15mm
PCB-Grootte:
135mm x 82mm = 1 type = 1 stuk
Soldeerselmasker:
Gele Coverlay
Silkscreen:
Wit
Kopergewicht:
Buitenlaag 35 μm/Binnenlaag 0 μm
De oppervlakte eindigt:
Onderdompelingsgoud
Markeren:

Flexibel printcircuit met twee lagen

,

Modem draadloos flexibel printcircuit

,

Draadloos flexibel printcircuit

Productbeschrijving

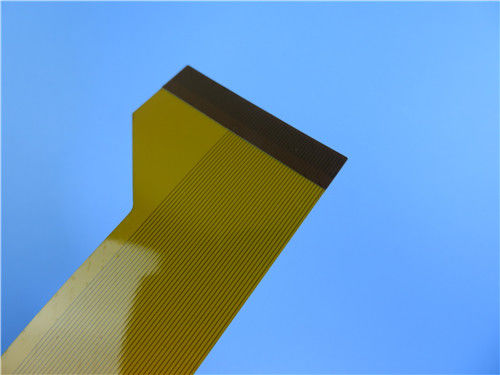

2- Laag Flexibele Gedrukte die Kring (FPC) op Polyimide voor Modemradio wordt voortgebouwd

(De Flexibele gedrukte kringen zijn naar maat gemaakte producten, het getoonde beeld en de parameters zijn enkel voor verwijzing)

Algemene beschrijving

Dit is een type van 2 Laag flexibele gedrukte die kring (FPC) op polyimide voor de toepassing van Modemradio wordt voortgebouwd.

Basisspecificaties

Grondstof: Polyimide 12.5μm + 0.2mm polyimideversteviger.

Laagtelling: 2 lagen

Type: Individuele FPC

Formaat: 135mm x 82mm = 1 type = 1 stuk

De oppervlakte eindigt: Onderdompelingsgoud

Kopergewicht: Buitenlaag 35 μm/Binnenlaag 0 μm

Soldeerselmasker/Legende: Geel coverlay/wit

Definitieve PCB-hoogte: 0,15 mm

Norm: IPC 6012 Klasse 2

Verpakking: 100 stukken worden ingepakt voor verzending.

Levertijd: 10 werkdagen

Houdbaarheid: 6 maanden

2-laag Flexibele Gedrukte die Kring (FPC) op Polyimide voor Modemradio wordt voortgebouwd 0

Eigenschappen en voordelen

Het verminderen van het volume;

Consistentie van assemblage;

Controleerbaarheid van elektroparameterontwerp;

SMT-het proces is bestand tegen terugvloeiing solderen, bestand tegen herwerking;

16000 vierkante meterworkshop;

Concurrerende prijs;

Op tijd de dienst;

Meer dan 18 jaar van PCB-ervaring;

Toepassingen

capacitief touch screen/paneel, mobiele telefoonantenne flex raad, automobiele GPS-navigatie flex raad, contactriem van Inkjet-interphone van de printer industriële controle, de zachte raad van de kaartlezer van de consument.

Algemene Eigenschappen van Enige Opgeruimde FCCL

Testpunt Behandelingsvoorwaarde Eenheid Bezitsdatum
IPC Standaard * waarde Typische Waarde
SF201 0512SE SF201 0518SR
Schilsterkte (90º) A N/mm 0,525 1.0 0,9
288, 5s 0,525 1.0 0,9
Het vouwen van Duurzaamheid (MIT) R0.8 X 4.9N Tijden - >10000 >10000
Thermische Spanning 288, jaren '20 - - Geen losmaking Geen losmaking
Dimensionale Stabiliteit M.D. E-0.5/150 % ±0.2 ±0.1 ±0.1
TD ±0.1 ±0.1
Chemische Weerstand Na Chemische Blootstelling % 80 >90 >90
Diëlektrische Constante (1MHz) C-24/23/50 - 4,0 3.2 3.2
Dissipatiefactor (1MHz) C-24/23/50 - 0,01 0,008 0,008
Volume Resistvitiy C-96/35/90 MΩ-cm 10^6 4.5 x 10^8 4.5 x 10^8
Oppervlakteweerstand C-96/35/90 10^5 3.0 x 10^6 3.0 x 10^6

Verduidelijkingen van FPC

Volgens de combinatie van grondstof en koperfolie, kan de flexibele kringsraad in twee types worden verdeeld: flexibele raad met zelfklevende en flexibele raad zonder kleefstof. De prijs van niet-klevende flexibele PCB is veel hoger dan dat van zelfklevende flexibele PCB, maar zijn flexibiliteit, kracht tussen koperfolie en substraat plakken en vlakheid die van soldeersel zijn ook beter dan dat van zelfklevende flexibele PCB. Zo wordt het slechts gebruikt in de hoge de vraagsituaties, zoals: COF (SPAANDER OP FLEX, flexibele raad met naakte spaander, de hoge vlakheid van het stootkussen) etc. Omdat zijn prijs hoog is, zijn het grootste deel van flexibele die PCBs in de markt wordt gebruikt nog zelfklevende flexibele kringsraad. Omdat de flexibele kringsraad hoofdzakelijk in de situatie wordt gebruikt waar het buigen wordt vereist, als het ontwerp of het proces niet redelijk zijn, is het gemakkelijk om micro-cracks, lassen en andere tekorten te veroorzaken.

Economie van het gebruiken van FPC

Als het kringsontwerp vrij eenvoudig is, is het totale volume klein, en de ruimte is geschikt, is de traditionele interne verbinding veel goedkoper. De flexibele kringen zijn een goede ontwerpoptie als de kring complex is, vele signalen verwerkt of speciale elektro of mechanische vereisten heeft. Wanneer de grootte en de prestaties van toepassingen de capaciteit stijve kringen overschrijden, is de flexibele assemblage het meest economisch. Een 12mil-stootkussen met een 5mil door gat en een flexibele kring met de lijnen en het uit elkaar plaatsen van 3mil kunnen op een dunne film worden vervaardigd. Daarom is het betrouwbaarder om de spaander op de film direct op te zetten. Er is geen vlam - vertrager die een ionenbron zou kunnen zijn. Deze die films kunnen beschermend en hard maken zijn bij hogere temperaturen de hogere temperaturen van de glasovergang te verkrijgen. De flexibele materialen zijn minder duur dan stijve materialen omdat zij van schakelaars vrij zijn.

2-laag Flexibele Gedrukte die Kring (FPC) op Polyimide voor Modemradio wordt voortgebouwd 1
