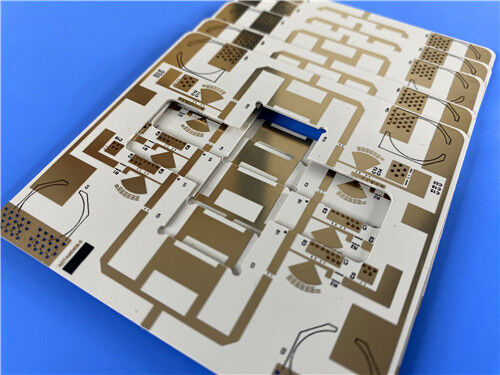

De 2-laags Rogers RO3006 stijve RF-PCB is een hoogwaardige, met keramiek gevulde PTFE-printplaat, op maat gemaakt voor commerciële microgolf- en hoogfrequente RF-toepassingen. Deze ultradunne 0,25 mm PCB is vervaardigd met authentiek Rogers RO3006 diëlektrisch substraat en 1oz buitenste koperlagen, heeft een betrouwbare OSP-oppervlakteafwerking en voldoet strikt aan de IPC-Klasse-2 kwaliteitsnormen. Elke Rogers RO3006 PCB ondergaat 100% elektrische tests vóór verzending, wat stabiele diëlektrische prestaties, lage thermische uitzetting en consistente mechanische betrouwbaarheid oplevert. Wij worden veel gebruikt in autoradar-, satellietpositionerings- en cellulaire communicatiesystemen. We accepteren wereldwijde Gerber RS-274-X-bestanden voor aangepaste PCB-productie en bieden wereldwijde professionele technische ondersteuning en verzenddiensten.
Wat is Rogers RO3006? Geavanceerde substraatintroductie

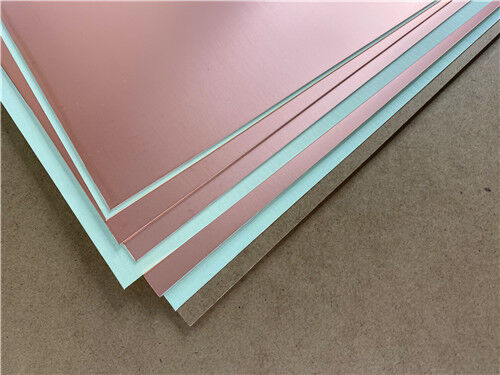

Rogers RO3006 is een premium keramisch gevuld PTFE-composietlaminaat, ontworpen voor commerciële microgolf- en RF-PCB-productie. Dit hoogfrequente substraat levert uitzonderlijke elektrische en mechanische stabiliteit in omgevingen met variabele temperaturen, waardoor de Dk-stapverandering wordt geëlimineerd die gebruikelijk is bij traditionele PTFE-glasmaterialen bij kamertemperatuur. Het zorgt voor stabiele, voorspelbare hoogfrequente signaalprestaties voor diverse RF- en microgolfcircuitontwerpen.
Met een laag diëlektrisch verlies, uitstekende thermische weerstand en ultralage vochtabsorptie maakt Rogers RO3006 een stabiele werking op lange termijn van hoogfrequente PCB's mogelijk. De uniforme mechanische eigenschappen en de lage thermische uitzetting in het vlak ondersteunen uiterst nauwkeurige SMT-assemblage en meerlaagse hybride PCB-ontwerpen, en dienen als een kosteneffectieve, uiterst betrouwbare oplossing voor de massale commerciële productie van RF-apparaten.
Kernprestatiekenmerken van Rogers RO3006
Rogers RO3006-substraat beschikt over stabiele diëlektrische parameters, betrouwbare thermische stabiliteit en superieure dimensionale consistentie, en voldoet volledig aan de precisieprestatie-eisen van commerciële hoogfrequente RF- en microgolf-PCB-systemen:
Stabiele diëlektrische constante (Dk): 6,15 ± 0,15 bij 10 GHz/23 °C, waardoor een zeer consistente impedantiecontrole en signaaloverdrachtnauwkeurigheid voor hoogfrequente circuits behouden blijven
Lage dissipatiefactor (Df): Tangens met ultralaag verlies van 0,002 bij 10GHz/23°C, waardoor de verzwakking van het hoogfrequente signaal wordt geminimaliseerd en de efficiëntie van de microgolftransmissie wordt verbeterd
Uitstekende thermische weerstand: hoge ontledingstemperatuur Td＞500°C, waardoor uitstekende thermische stabiliteit en structurele veiligheid worden gegarandeerd bij langdurig gebruik bij hoge temperaturen
Efficiënte thermische geleidbaarheid: thermische geleidbaarheid van 0,79 W/mK, waardoor de warmte van het circuit effectief wordt afgevoerd en prestatieverslechtering door warmteaccumulatie wordt vermeden
Ultra-lage vochtopname: extreem lage vochtabsorptie van 0,02%, waardoor elektrische parameterafwijkingen in vochtige omgevingen worden voorkomen
Lage thermische uitzettingscoëfficiënt: X-as en Y-as CTE van 17 ppm/°C, Z-as CTE van 24 ppm/°C (-55°C tot 288°C), met op koper afgestemde expansieprestaties voor superieure maatvastheid
Prestatievoordelen van Rogers RO3006 PCB
Uniforme en veelzijdige mechanische eigenschappen: Beschikt over consistente mechanische eigenschappen met configureerbare diëlektrische constanten, perfect geschikt voor meerlaagse PCB-ontwerpen en meerlaags epoxyglashybride bordstructuren, waardoor de ontwerpflexibiliteit aanzienlijk wordt verbeterd
Op koper afgestemde thermische uitzetting: de lage uitzettingscoëfficiënt in het vlak komt effectief overeen met de eigenschappen van koperfolie, waardoor de betrouwbaarheid van de montage op het oppervlak wordt verbeterd en defecten aan de soldeerverbinding als gevolg van temperatuurwisselingen worden voorkomen
Superieur temperatuuraanpassingsvermogen: Stabiele elektrische en dimensionale prestaties bij temperatuurschommelingen, ideaal voor temperatuurgevoelige hoogfrequente communicatie- en radarapparatuur
Kosteneffectieve massaproductie: Ondersteunt volumeproductieprocessen met stabiele materiaalprijzen, waarbij hoogfrequente prestaties en productiekosten in evenwicht worden gebracht voor commerciële batchproductie van RF-producten
Belangrijkste PCB-constructiespecificaties
| Parameteritem |
Specifieke specificatie |
| Basismateriaal |
Rogers RO3006 keramisch gevuld PTFE hoogfrequent substraat |
| Aantal lagen |
2 lagen (dubbelzijdige stijve PCB-structuur) |
| Bordafmetingen |
43,66 mm × 28,01 mm (1 stuk) |
| Minimale spoor/ruimte |
5/7 mils, ondersteunt fijne lijn-precieze hoogfrequente circuitlay-out |
| Minimale gatgrootte |
0,25 mm, waardoor een ultracompacte componentindeling en verwerking van dichte gaten mogelijk is |
| Via Ontwerp |
Geen blinde via's, zuivere structuur met doorlopende gaten voor stabiele elektrische prestaties |
| Afgewerkte plaatdikte |
Ultradun ontwerp van 0,25 mm voor geminiaturiseerde RF-apparaattoepassingen |
| Afgewerkt kopergewicht |
1oz (1,4 mils) buitenste koperlagen voor stabiele hoogfrequente signaaloverdracht |
| Via plaatdikte |
20 μm via platingdikte voor betrouwbare geleidbaarheid en stabiliteit op lange termijn |
| Oppervlakteafwerking |
OSP (Organic Solderability Conservative), biedt uitstekende soldeerbaarheid en goedkope oppervlaktebescherming |
| Zeefdruk |
Zwarte zeefdruk bovenaan, geen zeefdruk onderaan voor duidelijke markering van componenten |
| Soldeer masker |
Geen soldeermasker aan de boven- en onderkant voor onbelemmerde warmteafvoer en circuitprestaties |
| Kwaliteitsteststandaard |
100% elektrische testen uitgevoerd vóór verzending om circuitdefecten te elimineren |
2-laags Rogers RO3006 PCB-stapelstructuur
Deze ultradunne 2-laags stijve PCB-stapeling is voorzien van een echte Rogers RO3006-keramisch gevulde PTFE-kern en hooggeleidende koperlagen. De compacte verliesarme structuur zorgt voor uitstekende elektrische stabiliteit en dimensionale uniformiteit, wat perfect aansluit bij de ontwerpvereisten van geminiaturiseerde commerciële hoogfrequente RF-PCB's.
| Laagvolgorde |
Materiaalspecificatie |
Dikte |
Kernfunctie |
| Buitenlaag 1 (boven) |
Geleidende koperfolie |
35μm |
Hoogfrequente RF-signaaloverdracht en SMT-componentsoldeerlaag |
| Kern diëlektrische laag |
Rogers RO3006 keramisch gevuld PTFE-substraat |
5mil (0,127 mm) |
Diëlektrische isolatie met laag verlies, ultrastabiele Dk-prestaties en uitstekende thermische stabiliteit voor hoogfrequente circuits |
| Buitenlaag 2 (onderkant) |
Geleidende koperfolie |
35μm |
Hulpcircuittransmissielaag om het algehele structurele evenwicht en de stabiliteit te garanderen |
PCB-circuit- en componentstatistieken
| Parameteritem |
Specifieke waarde |
| Componenten |
20 |
| Totaal aantal pads |
24 |
| Pads door gaten |
13 |
| Top SMT-pads |
11 |
| Onderste SMT-pads |
0 |
| Via's |
34 |
| Netten |
2 |
Geaccepteerd artworkformaat:We ondersteunen standaard Gerber RS-274-X-bestanden voor de productie van aangepaste Rogers RO3006 PCB's, waardoor nauwkeurige productie en efficiënte technische samenwerking met wereldwijde klanten worden gegarandeerd.
Kwaliteitsnorm:Alle op maat gemaakte Rogers RO3006 hoogfrequente PCB's worden vervaardigd en geïnspecteerd volgens de IPC-Klasse-2 industriële normen, waardoor een stabiele batchkwaliteit, hoge precisie en operationele betrouwbaarheid op lange termijn worden gegarandeerd.
Wereldwijde service:Wij bieden wereldwijde offertes, professionele technische ondersteuning en wereldwijde verzending voor alle Rogers RO3006 hoogfrequente PCB-aanpassingsbestellingen.
Typische toepassingsscenario's
- Radartoepassingen voor auto's
- Satellietantennes voor mondiale positionering
- Cellulaire telecommunicatiesystemen - eindversterkers en antennes
- Patchantenne voor draadloze communicatie
- Directe uitzendingssatellieten
- Datalink op kabelsystemen
- Meterlezers op afstand
- Voedingsbackplanes
Samenvattend levert de 2-laags Rogers RO3006 stijve PCB met keramisch gevuld PTFE-substraat uitstekende prestaties met weinig verlies, hoge maatvastheid en kosteneffectieve produceerbaarheid. Het is de ideale hoogfrequente RF-PCB-oplossing voor autoradar, satellietcommunicatie en draadloze microgolfapparaten.
