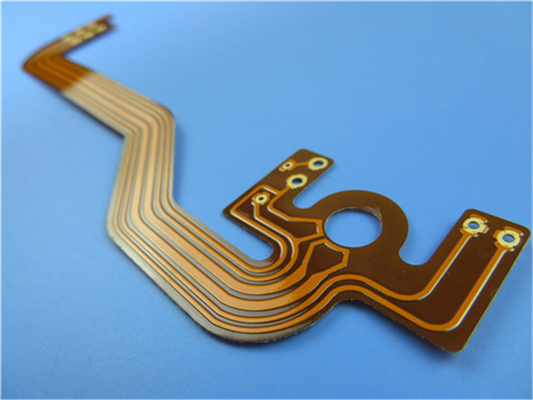

Zware Koper Flexibele die PCB op Polyimide met 2 oz Koper wordt voortgebouwd
(De Flexibele gedrukte kringen zijn naar maat gemaakte producten, het getoonde beeld en de parameters zijn enkel voor verwijzing)
Algemene beschrijving
Dit type van flexibele kring is voor de toepassing van wisselstroomsystemen. Het bedraagt een 2 laagpolyimide FPC dik 0.3mm met 2 oz koper. Het basislaminaat is van Shengyi.On-hoofd van zijn rug is 0.1mm versteviger Fr-4. Het heeft per IPC 6012 Klasse 2 gebruikend verstrekte Gerber-gegevens vervaardigd. Fr-4 aangezien de versteviger wordt toegepast aan de achterkant.
Parameter en gegevensblad
| Grootte van Flexibele PCB | 130.66 X 40.67mm |
| Aantal Lagen | 2 |
| Raadstype | Flexibele PCB |
| Raadsdikte | 0.30mm |
| Raadsmateriaal | Polyimide 50µm |
| Raads Materiële Leverancier | ITEQ |
| Tgwaarde van Raadsmateriaal | 60℃ |
| PTH-de dikte van Cu | ≥20 µm |
| Binneniayer-Cu thicknes | N/A |
| De dikte van oppervlaktecu | 70 µm |
| Coverlaykleur | Geel |
| Aantal van Coverlay | 2 |
| Dikte van Coverlay | 25 µm |
| Verstevigermateriaal | Fr-4 |
| Verstevigerdikte | 0.2mm |
| Type van Silkscreen-Inkt | IJR-4000 MW300 |
| Leverancier van Silkscreen | TAIYO |
| Kleur van Silkscreen | Wit |
| Aantal van Silkscreen | 1 |
| Schiltest van Coverlay | Geen peelable |
| Legendeadhesie | 3M 90℃ Geen schil na Min. 3 keer test |
| De oppervlakte eindigt | Onderdompelingsgoud |
| Dikte van Nikkel/Goud | Au: 0.03µm (Min.); Ni 24µm |
| Vereiste RoHS | Ja |
| Famability | 94-V0 |
| Thermische Schoktest | Pas, -25℃±125℃, 1000 cycli. |
| Thermische Spanning | Pas, 300±5℃, 10 seconden, 3 cycli. Geen losmaking, geen het verschroeien. |
| Functie | 100% pas elektrotest |
| Vakmanschap | Naleving van ipc-a-600H & ipc-6013C Klasse 2 |
Eigenschappen en voordelen
Uitstekende flexibiliteit
Het verminderen van het volume
Gewichtsvermindering
Consistentie van assemblage
Verhoogde betrouwbaarheid
Het gesoldeerde eind kan geheel zijn
Lage kosten
Continuïteit van verwerking
Op tijd de dienst
Snelle Levertijd: 3-5 dagen
Toepassingen
Algemene doel LEIDENE zachte lichte strook, mobiele telefoonantenne flex raad, industriële controle, de zachte raad van het temperatuurcontrolemechanisme
Koperfolies
Er zijn twee verschillende types van koperfolies: Elektro-gedeponeerde het koperfolies (van ED) en Gerold en ontharde het koperfolies (van Ra).
De elektro-gedeponeerde koperfolies worden geproduceerd door koper op een roestvrij staaltrommel te deponeren die in een platerentank met anoden van zeer zuiver koper roteert. De dikte van de koperfolie wordt bepaald door de lengte van het platerenproces, d.w.z. de omwentelingssnelheid van de trommel. Het koper wordt dan verwijderd uit de trommel en de wond op een broodje. De gebeëindigde koperfolie is zeer vlot aan de andere kant en vrij ruw aan de trommelkant. De ruwe kant heeft het voordeel om betere adhesie aan de basis te geven
laminaat.
Het belangrijkste kenmerk van ED-koper is zijn korrelstructuur, die in aard wegens het elektrolytische proces verticaal is. Dit impliceert een vrij lage rekbaarheid van de koperfolie, dus wordt het niet geadviseerd voor dynamische toepassingen. De tekening toont hieronder de verticale korrelstructuur van ED-koper.
De gemeenschappelijke foliedikten voor flexibele kringen zijn 17,5, 35, 70, 105 en 175 µm (0,5, 1, 2, 3 en 5 oz.).
RA Copper
Dit koper is een gerolde en ontharde die koperfolie uit elektrolytisch gedeponeerd kathodekoper wordt geproduceerd, dat wordt gesmolten en in baren gegoten. De baren zijn eerst warmgewalst aan een bepaalde grootte, en gemalen op alle oppervlakten. Het koper wordt dan koudgewalst en onthard, tot de gewenste dikte wordt verkregen.
Het tegendeel aan elektro-gedeponeerd koper, gerolde en ontharde koper heeft een horizontale korrelstructuur zoals hieronder getoond. De horizontale korrelstructuur voorziet veel hogere flexibiliteit en een betere flex het levensduurzaamheid dan ED-koper, daarom Ra-zou het koper altijd voor dynamische toepassingen moeten worden gebruikt.
Een nadeel van Ra-koper is dat de oppervlakte plakkend vrij vlot is, zodat een vrij lage adhesie wordt verkregen. De band, echter, kan door een elektrolytische koperflits worden verbeterd zonder de verbuigingskenmerken van de koperfolie te verslechteren.
De gemeenschappelijke foliedikten voor flexibele kringen zijn 17,5, 35, 70, 105 en 175 µm (0,5, 1, 2, 3 en 5 oz.)
