| Grondstof: | RO3210 | Laagtelling: | 2 laag, Multilayer, Hybride PCB |
|---|---|---|---|
| PCB-dikte: | 25mil (0.635mm), 50mil (1.27mm) | PCB-Grootte: | ≤400mm X 500mm |
| Soldeerselmasker: | Groene, Zwarte, Blauwe, Gele, Rode enz. | Kopergewicht: | 0.5oz (17 µm), 1oz (35µm), 2oz (70µm) |
| De oppervlakte eindigt: | Naakte koper, HASL, ENIG, OSP etc…. | ||
| Hoog licht: | PCB van de Rogersro3210 Hoge Frequentie,25mil het met een laag bedekken van Hoge Frequentiepcb,PCB van de onderdompelings Gouden Hoge Frequentie |
||

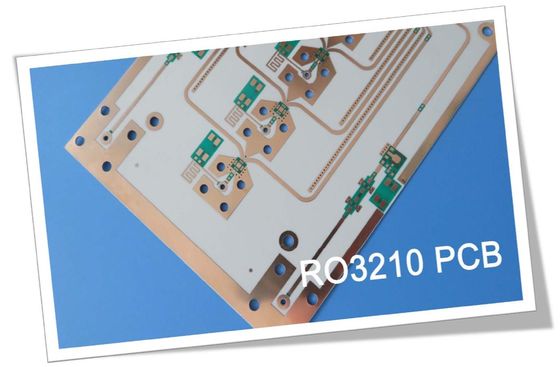

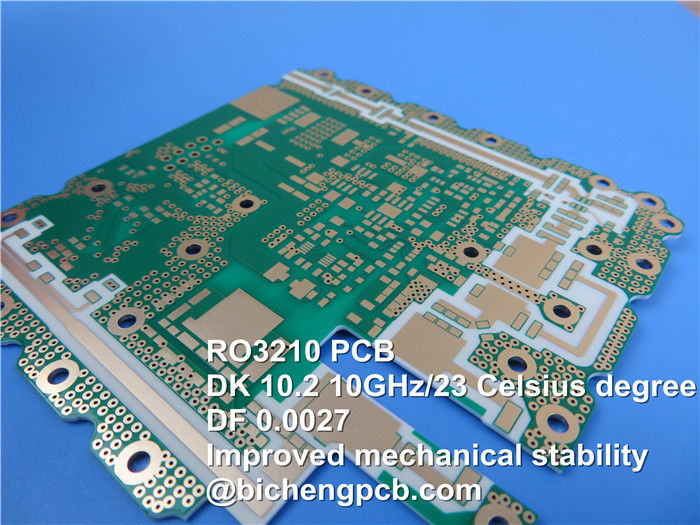

PCB van de Rogersro3210 Hoge Frequentie met het Goud van de de Deklaagonderdompeling van 25mil en 50mil-, Onderdompelingstin en Onderdompelingszilver
(PCB's zijn naar maat gemaakte producten, het getoonde beeld en de parameters zijn enkel voor verwijzing)
Hello iedereen,
Vandaag spreken wij over de hoge frequentie PCBs van RO3210.
RO3210 de laminaten van de hoge frequentiekring zijn ceramisch-gevulde die laminaten met geweven glasvezel worden versterkt. RO3210 het materiaal werd ontworpen als uitbreiding van de RO3000-de kringsmaterialen van de reeks hoge frequentie met één onderscheidend kenmerk-- betere mechanische stabiliteit.
De eigenschappen en de voordelen zijn als volgt:
1. De geweven glasversterking, verbetert starheid voor eenvoudigere behandeling.
2, de Eenvormige elektro en mechanische prestaties, zijn ideaal voor complexe multi-layer hoge frequentiestructuur.
3. De lage in-vlakke uitbreidingscoëfficiënt past aan koper aan, dat voor oppervlakte opgezette assemblage betrouwbaar is; welke voor gebruik met epoxy multi-layer raads hybride ontwerpen geschikt is.
4. Uitstekende dimensionale stabiliteit, resultaten in hoge productieopbrengsten.
5. De oppervlaktezachtheid, staat voor de fijnere tolerantie van de lijnets toe.
PCB-Vermogen
| PCB-Materiaal: | Ceramisch-gevulde Laminaten |
| Benoeming: | RO3210 |
| Diëlektrische constante: | 10.2 ±0.5 (proces) |
| 10.8 (ontwerp) | |
| Laagtelling: | 2 laag, Multilayer, Hybride PCB |
| Kopergewicht: | 0.5oz (17 µm), 1oz (35µm), 2oz (70µm) |
| PCB-dikte: | 25mil (0.635mm), 50mil (1.27mm) |
| PCB-grootte: | ≤400mm X 500mm |
| Soldeerselmasker: | Groene, Zwarte, Blauwe, Gele, Rode enz. |
| De oppervlakte eindigt: | Naakte koper, HASL, ENIG, OSP etc…. |
De dubbele laagro3210 hoge frequentie PCBs is beschikbaar met 0.5oz aan 2oz gebeëindigde koper, 0.7mm en 1.3mm dikke, maximumgrootte 400mm door 500mm, oppervlakte met naakt koper, het hete lucht nivelleren, onderdompeling gouden enz. beëindigt.
De typische toepassingen zijn:
1. Basisstationinfrastructuur
2. LMDS en draadloze breedband
3. Machtsbackplanes
4. Verre meterlezers
5. Draadloze telecommunicatiesystemen
De basiskleur van RO3210-PCB is wit.
Het productieproces van de hoge frequentiepcb van RO3210 is gelijkaardig aan standaardptfe-PCB, zodat is het geschikt voor volume productieproces winnend voordelige markt.
Gegevensblad van het materiaal van de de hoge frequentiekring van RO3210
| RO3210 typische Waarde | |||||
| Bezit | RO3210 | Richting | Eenheden | Voorwaarde | Testmethode |
| Diëlektrische Constante, Proces ε | 10.2±0.5 | Z | 10 GHz 23℃ | Ipc-tm-650 2.5.5.5 Vastgeklemde Stripline | |
| Diëlektrische Constante, Ontwerp ε | 10.8 | Z | 8GHz aan 40 GHz | De differentiële Methode van de Faselengte | |
| Dissipatiefactor, tanδ | 0,0027 | Z | 10 GHz 23℃ | Ipc-tm-650 2.5.5.5 | |
| Thermische Coëfficiënt van ε | -459 | Z | ppm/℃ | 10 GHz 0℃to 100℃ | Ipc-tm-650 2.5.5.5 |
| Dimensionale Stabiliteit | 0,8 | X, Y | mm/m | COND A | ASTM D257 |
| Volumeweerstandsvermogen | 103 | MΩ.cm | COND A | IPC 2.5.17.1 | |
| Oppervlakteweerstandsvermogen | 103 | MΩ | COND A | IPC 2.5.17.1 | |
| Trekmodulus | 579 517 |
M.D. CMD |
kpsi | 23℃ | ASTM D 638 |
| Waterabsorptie | <0.1 | - | % | D24/23 | Ipc-tm-650 2.6.2.1 |
| Specifieke Hitte | 0,79 | j/g/k | Berekend | ||
| Warmtegeleidingsvermogen | 0,81 | W/M/K | 80℃ | ASTM C518 | |
| Coëfficiënt van Thermische Uitbreiding (- 55 aan 288℃) |
13 34 |
X, Y Z |
ppm/℃ | 23℃/50% relatieve vochtigheid | Ipc-tm-650 2.4.4.1 |
| Td | 500 | ℃ | TGA | ASTM D3850 | |
| Dichtheid | 3 | gm/cm3 | |||
| De Sterkte van de koperschil | 11 | pli | 1oz, EDC na Soldeerselvlotter | Ipc-TM 2.4.8 | |
| Brandbaarheid | V-0 | UL 94 | |||
| Loodvrij Procescompatibel systeem | Ja | ||||
