Het Zilver van de de Deklaagonderdompeling van PCB 50mil van de Rogersro3010 Hoge Frequentie

Het Zilver van de de Deklaagonderdompeling van PCB 50mil van de Rogersro3010 Hoge Frequentie

MOQ: 1pcs
Standaardverpakking: Vacuümbags+cartons
Leveringstermijn: 8-9 werkdagen
Betalingswijze: T/T
Toeleveringskapaciteit: 5000pcs per maand
Gedetailleerde informatie
Plaats van herkomst
China
Merknaam
Bicheng
Certificering
UL, ISO9001, IATF16949
Modelnummer
OIC-097.V1.0
Grondstof:
RO3010
Laagtelling:
2 laag, Multilayer, Hybride PCB
PCB-Dikte:
5mil (0.127mm), 10mil (0.254mm), 25mil (0.635mm), 50mil (1.27mm)
PCB-grootte:
≤400mm X 500mm
Soldeerselmasker:
Groene, Zwarte, Blauwe, Gele, Rode enz.
Kopergewicht:
0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
De oppervlakte eindigt:
Naakte koper, HASL, ENIG, OSP etc….
Markeren:

PCB van de Rogersro3010 Hoge Frequentie

,

50mil het met een laag bedekken van Hoge Frequentiepcb

,

Raad van PCB van onderdompelings de Zilveren Rogers

Productbeschrijving



PCB van de Rogersro3010 Hoge Frequentie met het Zilver van de de Deklaagonderdompeling van 5mil, van 10mil, van 25mil en 50mil-, Onderdompelingsgoud en Tin

(PCB's zijn naar maat gemaakte producten, het getoonde beeld en de parameters zijn enkel voor verwijzing)



Hello iedereen,

Vandaag zijn wij bespreking over de hoge frequentie PCBs van RO3010.



RO3010 de laminaten van de hoge frequentiekring zijn ceramisch-gevulde PTFE-samenstellingen voorgenomen voor het gebruiken in commerciële microgolf en rf-toepassingen. Zijn duidelijk kenmerk is dat de elektroprestaties uitzonderlijk zijn en het mechanische bezit is stabiel en verenigbaar. Dit staat onze ontwerper toe om multi-layer raad te ontwikkelen zonder warpage of betrouwbaarheidsproblemen te ontmoeten.

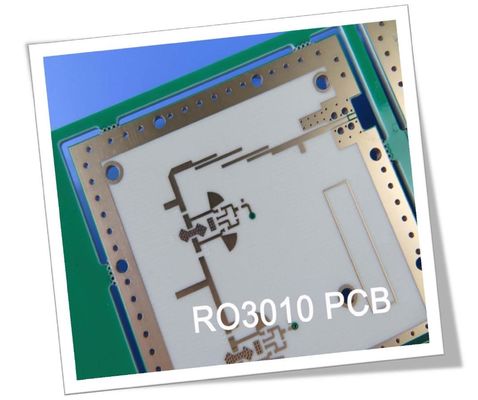

Het Zilver van de de Deklaagonderdompeling van PCB 50mil van de Rogersro3010 Hoge Frequentie 0



Meer eigenschappen en toepassingen zijn als volgt:



1. De uitstekende mechanische eigenschappen tegenover temperatuur, het zijn betrouwbare stripline en multi-layer raadsbouw.

2. De eenvormige mechanische eigenschappen, het zijn geschikt voor gebruik met de epoxy hybride ontwerpen van de glas multi-layer raad.

3. De lage in-vlakke gelijken van de uitbreidingscoëfficiënt aan koper, het staat voor betrouwbaardere oppervlakte opgezette assemblage toe; ideaal voor toepassingen gevoelig voor temperatuurverandering en tentoongesteld voorwerp uitstekende dimensionale stabiliteit.



Ons PCB-Vermogen (RO3010)

PCB-Vermogen
PCB-Materiaal: Ceramisch-gevulde PTFE-samenstelling
Benoeming: RO3010
Diëlektrische constante: 10. 2 ±0.3 (proces)
11.2 (ontwerp)
Laagtelling: 2 laag, Multilayer, Hybride PCB
Kopergewicht: 0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
PCB-dikte: 5mil (0.127mm), 10mil (0.254mm),
25mil (0.635mm), 50mil (1.27mm)
PCB-grootte: ≤400mm X 500mm
Soldeerselmasker: Groene, Zwarte, Blauwe, Gele, Rode enz.
De oppervlakte eindigt: Naakte koper, HASL, ENIG, OSP etc….




RO3010 de hoge frequentie PCBs is beschikbaar met tweezijdige, multi-layer en hybride bouw, 0.5oz aan 2oz gebeëindigd koper, 0,13 mm aan 1.3mm dikke, maximumgrootte 400 mm door 500mm, oppervlakte met naakt koper, het hete lucht nivelleren, onderdompeling gouden enz. beëindigen.

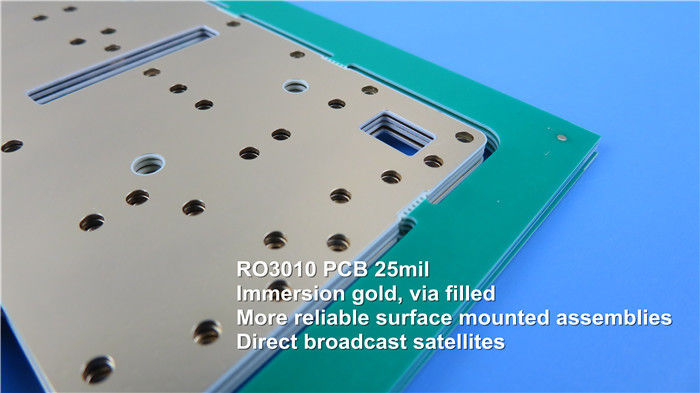

Het Zilver van de de Deklaagonderdompeling van PCB 50mil van de Rogersro3010 Hoge Frequentie 1



De typische toepassingen zijn



1. Automobielradartoepassingen

2. GPS-Antennes

3. Machtsversterkers en antennes

4. Flardantennes voor draadloze communicaties

5. Directe uitzendingssatelliet



Het Zilver van de de Deklaagonderdompeling van PCB 50mil van de Rogersro3010 Hoge Frequentie 2





De basiskleur van RO3010-PCB is wit.



Het productieproces van de hoge frequentiepcb van RO3010 is gelijkaardig aan standaardptfe-PCB, zodat is het geschikt voor volume productieproces winnend voordelige markt.



Indien u om het even welke vragen hebt, gelieve te voelen vrij om ons te contacteren.



Dank u voor uw lezing.



Bijlage: Gegevensblad van RO3010

RO3010 typische Waarde
Bezit RO3010 Richting Eenheden Voorwaarde Testmethode
Diëlektrische Constante, εProcess 10.2±0.05 Z   10 GHz/23℃ Ipc-tm-650 2.5.5.5 Vastgeklemde Stripline
Diëlektrische Constante, εDesign 11.2 Z   8GHz aan 40 GHz De differentiële Methode van de Faselengte
Dissipatiefactor, tanδ 0,0022 Z   10 GHz/23℃ Ipc-tm-650 2.5.5.5
Thermische Coëfficiënt van ε -395 Z ppm/℃ 10 GHz -50℃to 150℃ Ipc-tm-650 2.5.5.5
Dimensionale Stabiliteit 0,35
0,31
X
Y
mm/m COND A Ipc-tm-650 2.2.4
Volumeweerstandsvermogen 105   MΩ.cm COND A IPC 2.5.17.1
Oppervlakteweerstandsvermogen 105   COND A IPC 2.5.17.1
Trekmodulus 1902
1934
X
Y
MPa 23℃ ASTM D 638
Vochtigheidsabsorptie 0,05   % D48/50 Ipc-tm-650 2.6.2.1
Specifieke Hitte 0,8   j/g/k   Berekend
Warmtegeleidingsvermogen 0,95   W/M/K 50℃ ASTM D 5470
Coëfficiënt van Thermische Uitbreiding
(- 55 aan 288℃)
13
11
16
X
Y
Z
ppm/℃ 23℃/50% relatieve vochtigheid Ipc-tm-650 2.4.4.1
Td 500   ℃ TGA   ASTM D 3850
Dichtheid 2.8   gm/cm3 23℃ ASTM D 792
Koperschil Stength 9.4   Ib/in. 1oz, EDC na Soldeerselvlotter Ipc-TM 2.4.8
Brandbaarheid V-0       UL 94
Loodvrij Procescompatibel systeem Ja
