Rogers Rt /Duroid 6002 Hoge Frequentiepcb 20mil voor Microgolf

Rogers Rt /Duroid 6002 Hoge Frequentiepcb 20mil voor Microgolf

MOQ: 1pcs
Standaardverpakking: Vacuümbags+cartons
Leveringstermijn: 8-9 werkdagen
Betalingswijze: T/T
Toeleveringskapaciteit: 5000pcs per maand
Gedetailleerde informatie
Plaats van herkomst
China
Merknaam
Bicheng
Certificering
UL, ISO9001, IATF16949
Modelnummer
OIC-096.V1.0
Grondstof:
RT/Duroid 6002
Laagtelling:
2 Multilayer laag,
PCB-dikte:
10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm), 120mil (3.048mm)
PCB-Grootte:
≤400 mm x 500 mm
Soldeerselmasker:
Groene, Zwarte, Blauwe, Gele, Rode enz.
Kopergewicht:
0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
De oppervlakte eindigt:
Naakte koper, HASL, ENIG, OSP etc….
Markeren:

Duroid 6002 Hoge Frequentiepcb

,

20mil hoge Frequentiepcb

,

PCB van de microgolf Hoge Frequentie

Productbeschrijving



Rogers RT/Duroid 6002 hoogfrequente printplaatmet 10mil, 20mil, 30mil en 60mil Coating Immersion GoldEnondergedompeldOn Zilver.

(PCB's zijn op maat gemaakte producten, de getoonde afbeelding en parameters zijn alleen ter referentie)



Dag iedereen,

Vandaag hebben we het over de hoogfrequente PCB gemaakt van RT/duroid 6002-materiaal.



Het RT/duroid® 6002 microgolfmateriaal is een soort laminaat met lage verliezen en lage diëlektrische constante, dat kan voldoen aan de strenge eisen voor mechanische betrouwbaarheid en elektrische stabiliteit in een complex structureel microgolfontwerp.De belangrijkste componenten zijn PTFE-keramische composieten.



De diëlektrische constante van RT/duroid ®6002 heeft een uitstekende weerstand tegen temperatuurveranderingen tussen -55 ℃ en 150 ℃, wat kan voldoen aan de eisen van filter-, oscillator- en vertragingslijntoepassingsontwerp voor zijn elektrische stabiliteit.

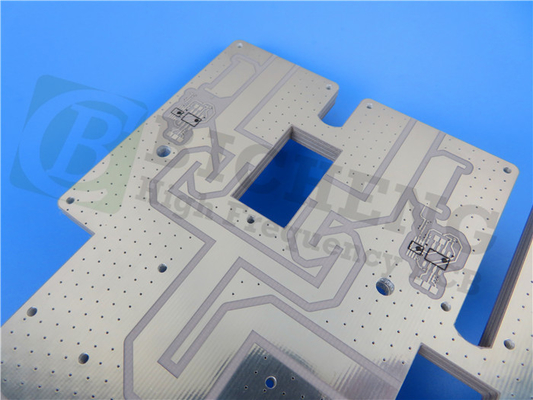

Rogers Rt /Duroid 6002 Hoge Frequentiepcb 20mil voor Microgolf 0



De belangrijkste voordelen zijn:

Ten eerste zorgt laag verlies voor uitstekende prestaties bij hoge frequenties



Ten tweede uitstekende mechanische en elektrische eigenschappen, betrouwbare meerlaagse plaatconstructie.



Ten derde zorgen de extreem lage thermische coëfficiënt van de diëlektrische constante voor een uitstekende maatvastheid.



Ten vierde zorgt de uitzettingscoëfficiënt in het vlak die is afgestemd op koper, voor betrouwbaardere opbouwmontages.



Ten vijfde, lage ontgassing, ideaal voor ruimtetoepassingen



Rogers Rt /Duroid 6002 Hoge Frequentiepcb 20mil voor Microgolf 1



Typische toepassingen zijn:

1. Phased Array-antennes

2. Radarsystemen op ronde basis en in de lucht

3. Vermijden van botsingen met commerciële luchtvaartmaatschappijen

4. GPS-antennes

5. Voedingsbackplanes



OnsPCB-mogelijkheden(RT/duroid 6002)

PCB-mogelijkheden

PCB-materiaal: Keramisch gevuld PTFE-composiet
Aanduiding: RT/duroid 6002
Diëlektrische constante: 2,94 ±0,04 (proces)
2.94 (ontwerp)
Aantal lagen: 2 laags, meerlaags
Koper gewicht: 0,5 oz (17 µm), 1 oz (35 µm), 2 oz (70 µm)
PCB-dikte: 10 mil (0,254 mm), 20 mil (0,508 mm)
30 mil (0,762 mm), 60 mil (1,524 mm), 120 mil (3,048 mm)
PCB-grootte: ≤400 mm x 500 mm
Soldeer masker: Groene, zwarte, blauwe, gele, rode enz.
Oppervlakteafwerking: Naakt koper, HASL, ENIG, OSP etc..




Het basiskoper van RT/druoid PCB heeft 0,5oz, 1oz en 2oz;de dikte van de printplaat is breed, variërend van 5mil tot 120mil om door onze ontwerpers te worden overwogen.



De basiskleur van RT/duroid 6002 PCB is wit.



RT/duroid 6002 PCB is zeer geschikt voor de uitrusting van platte en niet-vlakke structuren, zoals antennes, complexe meerlaagse circuits met binnenlaagverbindingen en microgolfcircuits voor lucht- en ruimtevaartontwerpen in vijandige omgevingen.



Als u vragen heeft, neem dan gerust contact met ons op.Bedankt voor het lezen.



Bijlage: Gegevensblad van RT/duroid 6002

RT/duroid 6002 Typische waarde
Eigendom RT/duroid 6002 Richting Eenheden Voorwaarde Test methode
Diëlektrische constante, εproces 2,94 ± 0,04 Z   10GHz/23℃ IPC-TM-650 2.5.5.5
Diëlektrische constante, εontwerp 2.94     8 GHz tot 40 GHz Differentiële faselengtemethode
Dissipatiefactor,tanδ 0,0012 Z   10GHz/23℃ IPC-TM-650 2.5.5.5
Thermische coëfficiënt van ε +12 Z p.p.m./℃ 10GHz 0℃-100℃ IPC-TM-650 2.5.5.5
Volumeweerstand 106 Z Mohm.cm A ASTM D 257
Oppervlakte weerstand 107 Z Mohm A ASTM D 257
Trekmodulus 828(120) X, Y MPa (kpsi) 23℃ ASTM D 638
Ultieme stress 6,9(1,0) X, Y MPa (kpsi)
Ultieme spanning 7.3 X, Y %
Compressieve modulus 2482(360) Z MPa (kpsi)   ASTM D 638
Vochtopname 0.02   % D48/50 IPC-TM-650 2.6.2.1
ASTM D 570
Warmtegeleiding 0,6   W/m/k 80℃ ASTM C518
Uitzettingscoëfficiënt
(-55 tot 288℃)
16
16
24
X
Y
Z
p.p.m./℃ 23℃/50% RV IPC-TM-650 2.4.41
Td 500   ℃ TGA   ASTM D 3850
Dikte 2.1   gram/cm3   ASTM D 792
Specifieke hitte 0,93(0,22)   j/g/k
(BTU/ib/OF)
  Berekend
Koperen schil 8,9(1,6)   Ibs/inch (N/mm)   IPC-TM-650 2.4.8
Ontvlambaarheid V-0       UL 94
Loodvrij Proces Compatibel Ja
